Samostředící univerzální sklíčidlo IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Univerzální sklíčidlo samostředící

Průměr: 80
Počet čelistí: 3
E H7: 63 mm.

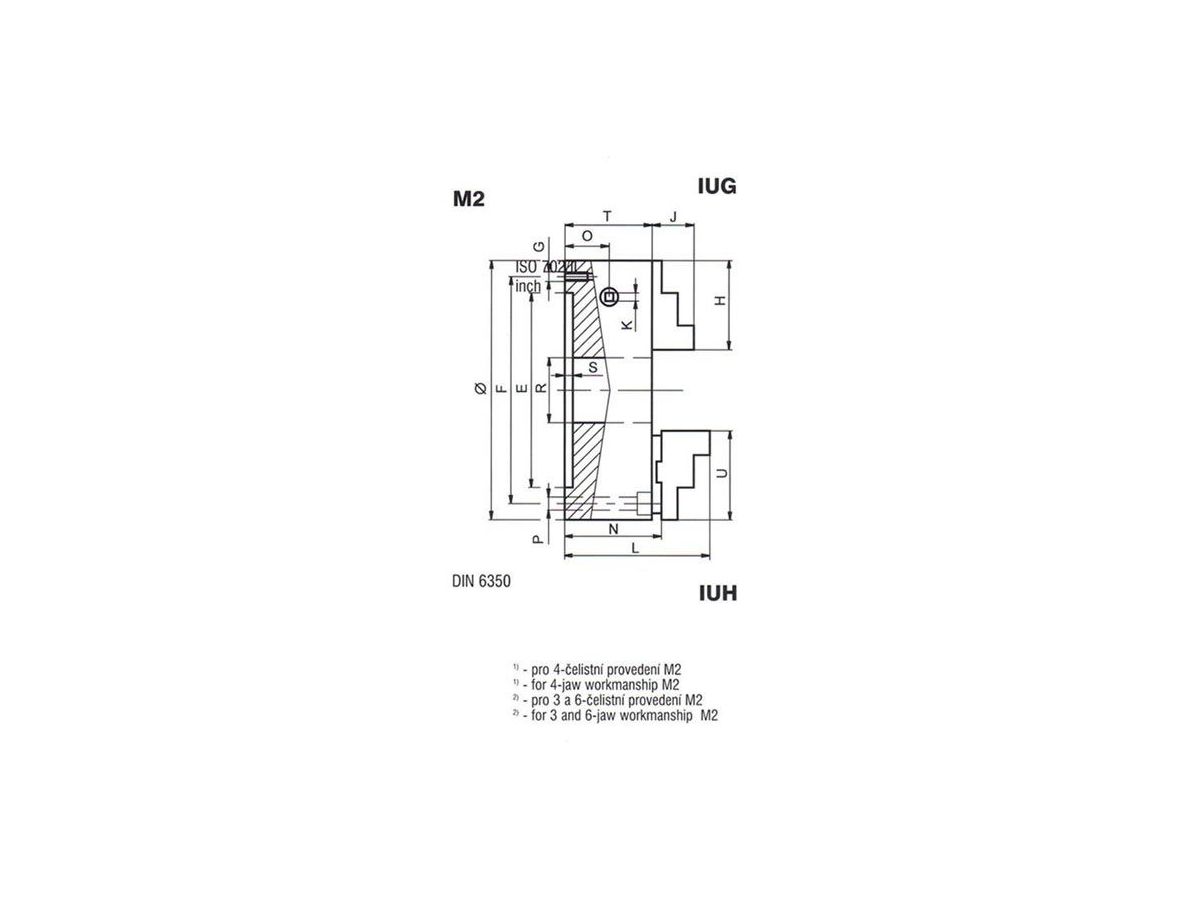

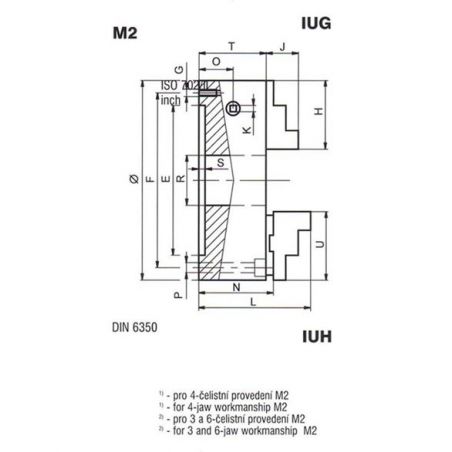

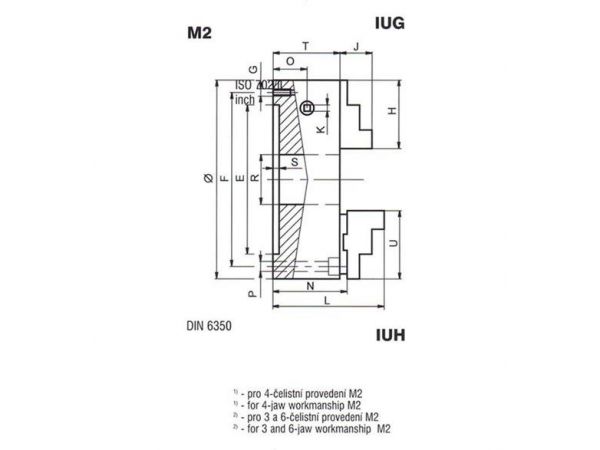

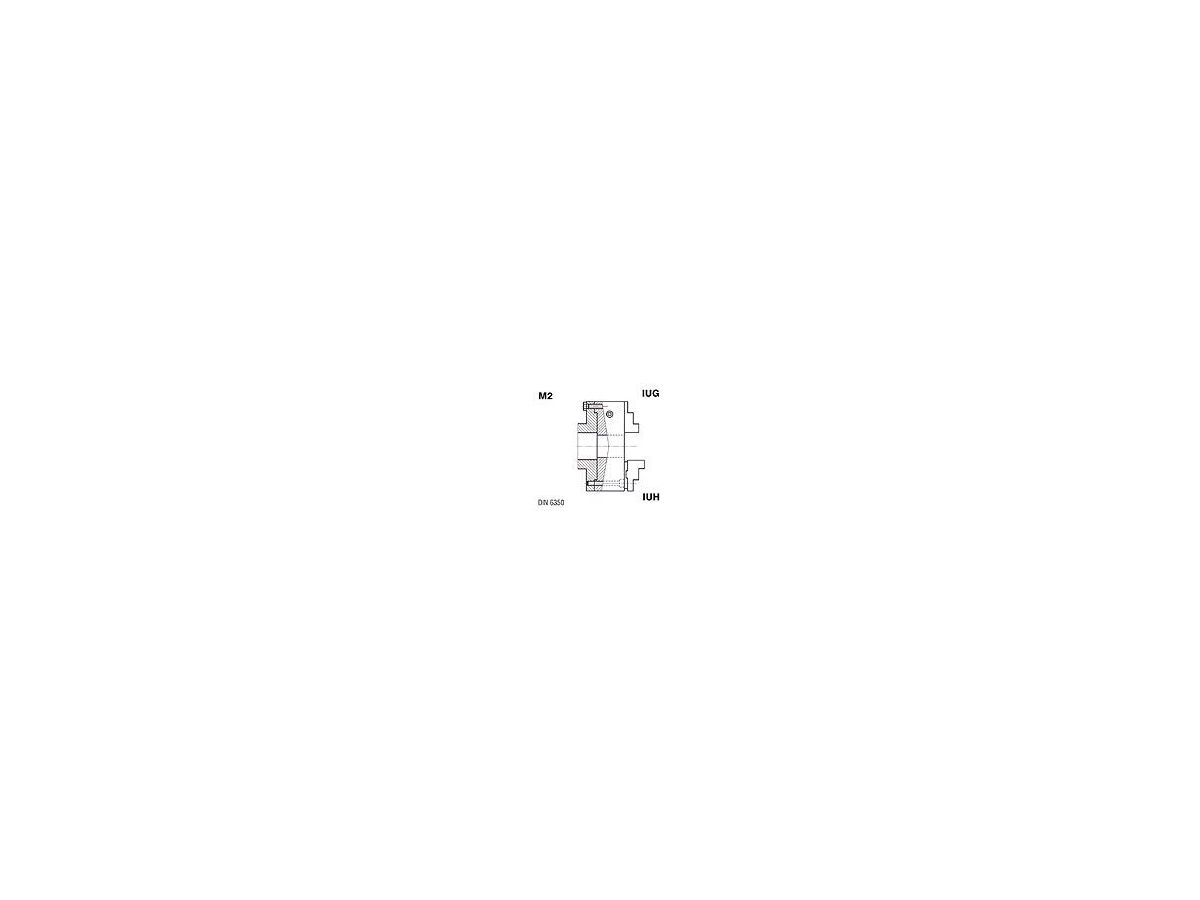

R: 17 mm, K: 6 mm. T: 45 mm. O: 16,5 mm. H: 35,5 mm. S: 3 mm. J: 13 mm. L: 186,9 mm. N: 124,9 mm. U: 122 mm.
G: 3 x M5 mm. P: 4 x 13 mm. F: ±0,2: 70 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.

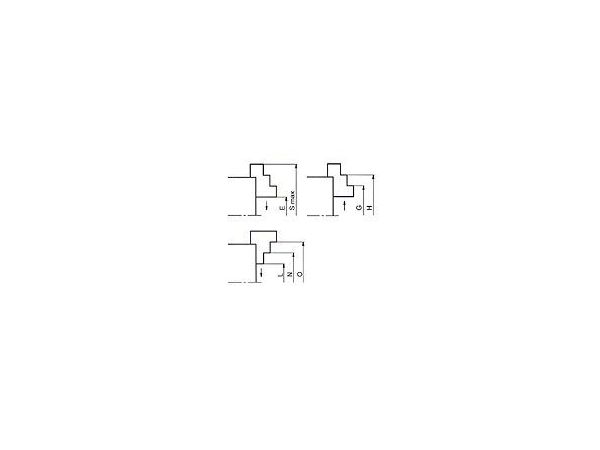

Upínací rozsah O: 52 – 76 mm. Upínací rozsah L: 3 – 27 mm. Upínací rozsah H: 48 – 73 mm. Upínací rozsah G: 23 – 48 mm.
Upínací rozsah E: 3 – 27 mm. Upínací rozsah N: 27 – 51 mm. Upínací rozsah S max.: 98 mm.

Varianta

Kód 211000129

4 093,39 Kč

4 093,39 bez DPH

Na objednávku / dotaz

Zboží je ve výrobě nebo na externím skladě, zeptejte se nás na termín dodání

Dotaz na zboží

Popis
Detaily produktu

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 80
Počet čelistí: 3
E H7: 63 mm.
R: 17 mm, K: 6 mm. T: 45 mm. O: 16,5 mm. H: 35,5 mm. S: 3 mm. J: 13 mm. L: 186,9 mm. N: 124,9 mm. U: 122 mm.
G: 3 x M5 mm. P: 4 x 13 mm. F: ±0,2: 70 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 52 – 76 mm. Upínací rozsah L: 3 – 27 mm. Upínací rozsah H: 48 – 73 mm. Upínací rozsah G: 23 – 48 mm.
Upínací rozsah E: 3 – 27 mm. Upínací rozsah N: 27 – 51 mm. Upínací rozsah S max.: 98 mm.

{0}

Stav Nové

ean13 8591833660209

upc 12345

* Některé fotografie u produktů mohou být ilustrační, věnujte pozornost popisku produktu.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 80
Počet čelistí: 3
E H7: 63 mm.
R: 17 mm, K: 6 mm. T: 45 mm. O: 16,5 mm. H: 35,5 mm. S: 3 mm. J: 13 mm. L: 186,9 mm. N: 124,9 mm. U: 122 mm.
G: 3 x M5 mm. P: 4 x 13 mm. F: ±0,2: 70 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 52 – 76 mm. Upínací rozsah L: 3 – 27 mm. Upínací rozsah H: 48 – 73 mm. Upínací rozsah G: 23 – 48 mm.
Upínací rozsah E: 3 – 27 mm. Upínací rozsah N: 27 – 51 mm. Upínací rozsah S max.: 98 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 80
Počet čelistí: 3
E H7: 63 mm.
R: 17 mm, K: 6 mm. T: 45 mm. O: 16,5 mm. H: 35,5 mm. S: 3 mm. J: 13 mm. L: 186,9 mm. N: 124,9 mm. U: 122 mm.
G: 3 x M5 mm. P: 4 x 13 mm. F: ±0,2: 70 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 52 – 76 mm. Upínací rozsah L: 3 – 27 mm. Upínací rozsah H: 48 – 73 mm. Upínací rozsah G: 23 – 48 mm.
Upínací rozsah E: 3 – 27 mm. Upínací rozsah N: 27 – 51 mm. Upínací rozsah S max.: 98 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 80
Počet čelistí: 4
E H7: 63 mm.
R: 17 mm, K: 6 mm. T: 45 mm. O: 16,5 mm. H: 35,5 mm. S: 3 mm. J: 13 mm. L: 186,9 mm. N: 124,9 mm. U: 122 mm.
G: 3 x M5 mm. P: 4 x 13 mm. F: ±0,2: 70 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 52 – 76 mm. Upínací rozsah L: 3 – 27 mm. Upínací rozsah H: 48 – 73 mm. Upínací rozsah G: 23 – 48 mm.
Upínací rozsah E: 3 – 27 mm. Upínací rozsah N: 27 – 51 mm. Upínací rozsah S max.: 98 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 80
Počet čelistí: 4
E H7: 63 mm.
R: 17 mm, K: 6 mm. T: 45 mm. O: 16,5 mm. H: 35,5 mm. S: 3 mm. J: 13 mm. L: 186,9 mm. N: 124,9 mm. U: 122 mm.
G: 3 x M5 mm. P: 4 x 13 mm. F: ±0,2: 70 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 52 – 76 mm. Upínací rozsah L: 3 – 27 mm. Upínací rozsah H: 48 – 73 mm. Upínací rozsah G: 23 – 48 mm.
Upínací rozsah E: 3 – 27 mm. Upínací rozsah N: 27 – 51 mm. Upínací rozsah S max.: 98 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 100
Počet čelistí: 4
E H7: 80 mm.
R: 23 mm, K: 8 mm. T: 52 mm. O: 18 mm. H: 41,5 mm. S: 3 mm. J: 17 mm. L: 85 mm. N: 58,4 mm. U: 46 mm.
G: 3 x M6 mm. P: 4 x 13 mm. F: ±0,2: 90 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 64 – 100 mm. Upínací rozsah L: 3 – 39 mm. Upínací rozsah H: 58 – 94 mm. Upínací rozsah G: 24 – 60 mm. Upínací rozsah R: 77 – 107 mm. Upínací rozsah P: 42 – 72 mm. Upínací rozsah F: 3 – 45 mm. Upínací rozsah K: 60 – 102 mm. Upínací rozsah E: 3 – 39 mm. Upínací rozsah N: 30 – 66 mm. Upínací rozsah J: 25 – 67 mm.
Upínací rozsah S max.: 122 mm. Upínací rozsah T max.: 130 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 100
Počet čelistí: 3
E H7: 80 mm.
R: 23 mm, K: 8 mm. T: 52 mm. O: 18 mm. H: 41,5 mm. S: 3 mm. J: 17 mm. L: 85 mm. N: 58,4 mm. U: 46 mm.
G: 3 x M6 mm. P: 4 x 13 mm. F: ±0,2: 90 mm.
Typ upínání: M1.
Třída přesnosti:standardní přesnost.
Upínací rozsah O: 64 – 100 mm. Upínací rozsah L: 3 – 39 mm. Upínací rozsah H: 58 – 94 mm. Upínací rozsah G: 24 – 60 mm. Upínací rozsah R: 77 – 107 mm. Upínací rozsah P: 42 – 72 mm. Upínací rozsah F: 3 – 45 mm. Upínací rozsah K: 60 – 102 mm. Upínací rozsah E: 3 – 39 mm. Upínací rozsah N: 30 – 66 mm. Upínací rozsah J: 25 – 67 mm.
Upínací rozsah S max.: 122 mm. Upínací rozsah T max.: 130 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 100
Počet čelistí: 4
E H7: 80 mm.
R: 23 mm, K: 8 mm. T: 52 mm. O: 18 mm. H: 41,5 mm. S: 3 mm. J: 17 mm. L: 85 mm. N: 58,4 mm. U: 46 mm.
G: 3 x M6 mm. P: 4 x 13 mm. F: ±0,2: 90 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 64 – 100 mm. Upínací rozsah L: 3 – 39 mm. Upínací rozsah H: 58 – 94 mm. Upínací rozsah G: 24 – 60 mm. Upínací rozsah R: 77 – 107 mm. Upínací rozsah P: 42 – 72 mm. Upínací rozsah F: 3 – 45 mm. Upínací rozsah K: 60 – 102 mm. Upínací rozsah E: 3 – 39 mm. Upínací rozsah N: 30 – 66 mm. Upínací rozsah J: 25 – 67 mm.
Upínací rozsah S max.: 122 mm. Upínací rozsah T max.: 130 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 100
Počet čelistí: 4
E H7: 80 mm.
R: 23 mm, K: 8 mm. T: 52 mm. O: 18 mm. H: 41,5 mm. S: 3 mm. J: 17 mm. L: 85 mm. N: 58,4 mm. U: 46 mm.
G: 3 x M6 mm. P: 4 x 13 mm. F: ±0,2: 90 mm.
Typ upínání: M1.
Třída přesnosti:standardní přesnost.
Upínací rozsah O: 64 – 100 mm. Upínací rozsah L: 3 – 39 mm. Upínací rozsah H: 58 – 94 mm. Upínací rozsah G: 24 – 60 mm. Upínací rozsah R: 77 – 107 mm. Upínací rozsah P: 42 – 72 mm. Upínací rozsah F: 3 – 45 mm. Upínací rozsah K: 60 – 102 mm. Upínací rozsah E: 3 – 39 mm. Upínací rozsah N: 30 – 66 mm. Upínací rozsah J: 25 – 67 mm.
Upínací rozsah S max.: 122 mm. Upínací rozsah T max.: 130 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 125
Počet čelistí: 3
E H7: 100 mm.
R: 28 mm, K: 8 mm. T: 58 mm. O: 22 mm. H: 51,5 mm. S: 4 mm. J: 19 mm. L: 97,6 mm. N: 66,4 mm. U: 56 mm.
G: 3 x M8 mm. F: ±0,2: 110 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 83 – 125 mm. Upínací rozsah L: 3 – 49 mm. Upínací rozsah H: 70 – 116 mm. Upínací rozsah G: 30 – 65 mm. Upínací rozsah R: 90 – 136 mm. Upínací rozsah P: 50 – 95 mm. Upínací rozsah F: 3 – 47 mm. Upínací rozsah K: 69 – 115 mm. Upínací rozsah E: 3 – 49 mm. Upínací rozsah N: 38 – 84 mm. Upínací rozsah J: 28 – 74 mm.
Upínací rozsah S max.: 152 mm. Upínací rozsah T max.: 163 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 125
Počet čelistí: 3
E H7: 100 mm.
R: 28 mm, K: 8 mm. T: 58 mm. O: 22 mm. H: 51,5 mm. S: 4 mm. J: 19 mm. L: 97,6 mm. N: 66,4 mm. U: 56 mm.
G: 3 x M8 mm. F: ±0,2: 110 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 83 – 125 mm. Upínací rozsah L: 3 – 49 mm. Upínací rozsah H: 70 – 116 mm. Upínací rozsah G: 30 – 65 mm. Upínací rozsah R: 90 – 136 mm. Upínací rozsah P: 50 – 95 mm. Upínací rozsah F: 3 – 47 mm. Upínací rozsah K: 69 – 115 mm. Upínací rozsah E: 3 – 49 mm. Upínací rozsah N: 38 – 84 mm. Upínací rozsah J: 28 – 74 mm.
Upínací rozsah S max.: 152 mm. Upínací rozsah T max.: 163 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 125
Počet čelistí: 4
E H7: 100 mm.
R: 28 mm, K: 8 mm. T: 58 mm. O: 22 mm. H: 51,5 mm. S: 4 mm. J: 19 mm. L: 97,6 mm. N: 66,4 mm. U: 56 mm.
G: 3 x M8 mm. F: ±0,2: 110 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 83 – 125 mm. Upínací rozsah L: 3 – 49 mm. Upínací rozsah H: 70 – 116 mm. Upínací rozsah G: 30 – 65 mm. Upínací rozsah R: 90 – 136 mm. Upínací rozsah P: 50 – 95 mm. Upínací rozsah F: 3 – 47 mm. Upínací rozsah K: 69 – 115 mm. Upínací rozsah E: 3 – 49 mm. Upínací rozsah N: 38 – 84 mm. Upínací rozsah J: 28 – 74 mm.
Upínací rozsah S max.: 152 mm. Upínací rozsah T max.: 163 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 125
Počet čelistí: 4
E H7: 100 mm.
R: 28 mm, K: 8 mm. T: 58 mm. O: 22 mm. H: 51,5 mm. S: 4 mm. J: 19 mm. L: 97,6 mm. N: 66,4 mm. U: 56 mm.
G: 3 x M8 mm. F: ±0,2: 110 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 83 – 125 mm. Upínací rozsah L: 3 – 49 mm. Upínací rozsah H: 70 – 116 mm. Upínací rozsah G: 30 – 65 mm. Upínací rozsah R: 90 – 136 mm. Upínací rozsah P: 50 – 95 mm. Upínací rozsah F: 3 – 47 mm. Upínací rozsah K: 69 – 115 mm. Upínací rozsah E: 3 – 49 mm. Upínací rozsah N: 38 – 84 mm. Upínací rozsah J: 28 – 74 mm.
Upínací rozsah S max.: 152 mm. Upínací rozsah T max.: 163 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 160
Počet čelistí: 3
E H7: 130 mm.
R: 48 mm, K: 9 mm. T: 62 mm. O: 22 mm. H: 66 mm. S: 4 mm. J: 23 mm. L: 108,4mm. N: 71,4 mm. U: 67 mm.
G: 3 x M8 mm. P: 3x9 mm. F: ±0,2: 143 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 91 – 174 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 87 – 160 mm. Upínací rozsah G: 46 – 119 mm. Upínací rozsah R: 109 – 185 mm. Upínací rozsah P: 51 – 128 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 176 mm. Upínací rozsah E: 3 – 76 mm. Upínací rozsah N: 50 – 123 mm. Upínací rozsah J: 35 – 108 mm.
Upínací rozsah S max.: 208 mm. Upínací rozsah T max.: 218 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 160
Počet čelistí: 3
E H7: 130 mm.
R: 48 mm, K: 9 mm. T: 62 mm. O: 22 mm. H: 66 mm. S: 4 mm. J: 23 mm. L: 108,4mm. N: 71,4 mm. U: 67 mm.
G: 3 x M8 mm. P: 3x9 mm. F: ±0,2: 143 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 91 – 174 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 87 – 160 mm. Upínací rozsah G: 46 – 119 mm. Upínací rozsah R: 109 – 185 mm. Upínací rozsah P: 51 – 128 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 176 mm. Upínací rozsah E: 3 – 76 mm. Upínací rozsah N: 50 – 123 mm. Upínací rozsah J: 35 – 108 mm.
Upínací rozsah S max.: 208 mm. Upínací rozsah T max.: 218 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 160
Počet čelistí: 4
E H7: 130 mm.
R: 48 mm, K: 9 mm. T: 62 mm. O: 22 mm. H: 66 mm. S: 4 mm. J: 23 mm. L: 108,4mm. N: 71,4 mm. U: 67 mm.
G: 3 x M8 mm. P: 3x9 mm. F: ±0,2: 143 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 91 – 174 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 87 – 160 mm. Upínací rozsah G: 46 – 119 mm. Upínací rozsah R: 109 – 185 mm. Upínací rozsah P: 51 – 128 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 176 mm. Upínací rozsah E: 3 – 76 mm. Upínací rozsah N: 50 – 123 mm. Upínací rozsah J: 35 – 108 mm.
Upínací rozsah S max.: 208 mm. Upínací rozsah T max.: 218 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 160
Počet čelistí: 4
E H7: 130 mm.
R: 48 mm, K: 9 mm. T: 62 mm. O: 22 mm. H: 66 mm. S: 4 mm. J: 23 mm. L: 108,4mm. N: 71,4 mm. U: 67 mm.
G: 3 x M8 mm. P: 3x9 mm. F: ±0,2: 143 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 91 – 174 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 87 – 160 mm. Upínací rozsah G: 46 – 119 mm. Upínací rozsah R: 109 – 185 mm. Upínací rozsah P: 51 – 128 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 176 mm. Upínací rozsah E: 3 – 76 mm. Upínací rozsah N: 50 – 123 mm. Upínací rozsah J: 35 – 108 mm.
Upínací rozsah S max.: 208 mm. Upínací rozsah T max.: 218 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 200
Počet čelistí: 3
E H7: 162 mm.
R: 52 mm, K: 11 mm. T: 76 mm. O: 17,5 mm. H: 74 mm. S: 5 mm. J: 29 mm. L: 127,5mm. N: 87,5 mm. U: 76 mm.
G: 3 x M10 mm. P: 3x11 mm. F: ±0,2: 180 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 117 – 200 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 116 – 200 mm. Upínací rozsah G: 56 – 140 mm. Upínací rozsah R: 127 – 207 mm. Upínací rozsah P: 69 – 148 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 176 mm. Upínací rozsah E: 5 – 88 mm. Upínací rozsah N: 57 – 140 mm. Upínací rozsah J: 46 – 125 mm.
Upínací rozsah S max.: 246 mm. Upínací rozsah T max.: 254 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 200
Počet čelistí: 3
E H7: 162 mm.
R: 52 mm, K: 11 mm. T: 76 mm. O: 17,5 mm. H: 74 mm. S: 5 mm. J: 29 mm. L: 127,5mm. N: 87,5 mm. U: 76 mm.
G: 3 x M10 mm. P: 3x11 mm. F: ±0,2: 180 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 117 – 200 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 116 – 200 mm. Upínací rozsah G: 56 – 140 mm. Upínací rozsah R: 127 – 207 mm. Upínací rozsah P: 69 – 148 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 176 mm. Upínací rozsah E: 5 – 88 mm. Upínací rozsah N: 57 – 140 mm. Upínací rozsah J: 46 – 125 mm.
Upínací rozsah S max.: 246 mm. Upínací rozsah T max.: 254 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 200
Počet čelistí: 4
E H7: 162 mm.
R: 52 mm, K: 11 mm. T: 76 mm. O: 17,5 mm. H: 74 mm. S: 5 mm. J: 29 mm. L: 127,5mm. N: 87,5 mm. U: 76 mm.
G: 3 x M10 mm. P: 3x11 mm. F: ±0,2: 180 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 117 – 200 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 116 – 200 mm. Upínací rozsah G: 56 – 140 mm. Upínací rozsah R: 127 – 207 mm. Upínací rozsah P: 69 – 148 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 176 mm. Upínací rozsah E: 5 – 88 mm. Upínací rozsah N: 57 – 140 mm. Upínací rozsah J: 46 – 125 mm.
Upínací rozsah S max.: 246 mm. Upínací rozsah T max.: 254 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 200
Počet čelistí: 4
E H7: 162 mm.
R: 52 mm, K: 11 mm. T: 76 mm. O: 17,5 mm. H: 74 mm. S: 5 mm. J: 29 mm. L: 127,5mm. N: 87,5 mm. U: 76 mm.
G: 3 x M10 mm. P: 3x11 mm. F: ±0,2: 180 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 117 – 200 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 116 – 200 mm. Upínací rozsah G: 56 – 140 mm. Upínací rozsah R: 127 – 207 mm. Upínací rozsah P: 69 – 148 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 176 mm. Upínací rozsah E: 5 – 88 mm. Upínací rozsah N: 57 – 140 mm. Upínací rozsah J: 46 – 125 mm.
Upínací rozsah S max.: 246 mm. Upínací rozsah T max.: 254 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 250
Počet čelistí: 3
E H7: 210 mm.
R: 78 mm, K: 12 mm. T: 82 mm. O: 29,5 mm. H: 97,5 mm. S: 5 mm. J: 33 mm. L: 143,5mm. N: 93,5 mm. U: 91 mm.
G: 3 x M10 mm. P: 3x11 mm. F: ±0,2: 226 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 154 – 256 mm. Upínací rozsah L: 5 – 107 mm. Upínací rozsah H: 156 – 250 mm. Upínací rozsah G: 68 – 162 mm. Upínací rozsah R: 147 – 270 mm. Upínací rozsah P: 83 – 206 mm. Upínací rozsah F: 5 – 125 mm. Upínací rozsah K: 124 – 247 mm. Upínací rozsah E: 5 – 107 mm. Upínací rozsah N: 66 – 168 mm. Upínací rozsah J: 60 – 183 mm.
Upínací rozsah S max.: 314 mm. Upínací rozsah T max.: 328 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 250
Počet čelistí: 3
E H7: 210 mm.
R: 78 mm, K: 12 mm. T: 82 mm. O: 29,5 mm. H: 97,5 mm. S: 5 mm. J: 33 mm. L: 143,5mm. N: 93,5 mm. U: 91 mm.
G: 3 x M10 mm. P: 3x11 mm. F: ±0,2: 226 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 154 – 256 mm. Upínací rozsah L: 5 – 107 mm. Upínací rozsah H: 156 – 250 mm. Upínací rozsah G: 68 – 162 mm. Upínací rozsah R: 147 – 270 mm. Upínací rozsah P: 83 – 206 mm. Upínací rozsah F: 5 – 125 mm. Upínací rozsah K: 124 – 247 mm. Upínací rozsah E: 5 – 107 mm. Upínací rozsah N: 66 – 168 mm. Upínací rozsah J: 60 – 183 mm.
Upínací rozsah S max.: 314 mm. Upínací rozsah T max.: 328 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 250
Počet čelistí: 4
E H7: 210 mm.
R: 78 mm, K: 12 mm. T: 82 mm. O: 29,5 mm. H: 97,5 mm. S: 5 mm. J: 33 mm. L: 143,5mm. N: 93,5 mm. U: 91 mm.
G: 3 x M10 mm. P: 3x11 mm. F: ±0,2: 226 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 154 – 256 mm. Upínací rozsah L: 5 – 107 mm. Upínací rozsah H: 156 – 250 mm. Upínací rozsah G: 68 – 162 mm. Upínací rozsah R: 147 – 270 mm. Upínací rozsah P: 83 – 206 mm. Upínací rozsah F: 5 – 125 mm. Upínací rozsah K: 124 – 247 mm. Upínací rozsah E: 5 – 107 mm. Upínací rozsah N: 66 – 168 mm. Upínací rozsah J: 60 – 183 mm.
Upínací rozsah S max.: 314 mm. Upínací rozsah T max.: 328 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 250
Počet čelistí: 4
E H7: 210 mm.
R: 78 mm, K: 12 mm. T: 82 mm. O: 29,5 mm. H: 97,5 mm. S: 5 mm. J: 33 mm. L: 143,5mm. N: 93,5 mm. U: 91 mm.
G: 3 x M10 mm. P: 3x11 mm. F: ±0,2: 226 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 154 – 256 mm. Upínací rozsah L: 5 – 107 mm. Upínací rozsah H: 156 – 250 mm. Upínací rozsah G: 68 – 162 mm. Upínací rozsah R: 147 – 270 mm. Upínací rozsah P: 83 – 206 mm. Upínací rozsah F: 5 – 125 mm. Upínací rozsah K: 124 – 247 mm. Upínací rozsah E: 5 – 107 mm. Upínací rozsah N: 66 – 168 mm. Upínací rozsah J: 60 – 183 mm.
Upínací rozsah S max.: 314 mm. Upínací rozsah T max.: 328 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 315
Počet čelistí: 3
E H7: 265 mm.
R: 108 mm, K: 14 mm. T: 100 mm. O: 35 mm. H: 123 mm. S: 6 mm. J: 40 mm. L: 160,4 mm. N: 107,4 mm. U: 108 mm.
G: 4 x M12 mm. P: 6x13 mm. F: ±0,2: 290 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 193 – 321 mm. Upínací rozsah L: 8 – 131 mm. Upínací rozsah H: 188 – 315 mm. Upínací rozsah G: 74 – 201 mm. Upínací rozsah R: 174 – 305 mm. Upínací rozsah P: 99 – 225 mm. Upínací rozsah F: 8 – 131 mm. Upínací rozsah K: 145 – 273 mm. Upínací rozsah E: 8 – 136 mm. Upínací rozsah N: 79 – 207 mm. Upínací rozsah J: 65 – 193 mm.
Upínací rozsah S max.: 392 mm. Upínací rozsah T max.: 382 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 315
Počet čelistí: 3
E H7: 265 mm.
R: 108 mm, K: 14 mm. T: 100 mm. O: 35 mm. H: 123 mm. S: 6 mm. J: 40 mm. L: 160,4 mm. N: 107,4 mm. U: 108 mm.
G: 4 x M12 mm. P: 6x13 mm. F: ±0,2: 290 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 193 – 321 mm. Upínací rozsah L: 8 – 131 mm. Upínací rozsah H: 188 – 315 mm. Upínací rozsah G: 74 – 201 mm. Upínací rozsah R: 174 – 305 mm. Upínací rozsah P: 99 – 225 mm. Upínací rozsah F: 8 – 131 mm. Upínací rozsah K: 145 – 273 mm. Upínací rozsah E: 8 – 136 mm. Upínací rozsah N: 79 – 207 mm. Upínací rozsah J: 65 – 193 mm.
Upínací rozsah S max.: 392 mm. Upínací rozsah T max.: 382 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 315
Počet čelistí: 4
E H7: 265 mm.
R: 108 mm, K: 14 mm. T: 100 mm. O: 35 mm. H: 123 mm. S: 6 mm. J: 40 mm. L: 160,4 mm. N: 107,4 mm. U: 108 mm.
G: 4 x M12 mm. P: 4x13 mm. F: ±0,2: 290 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 193 – 321 mm. Upínací rozsah L: 8 – 131 mm. Upínací rozsah H: 188 – 315 mm. Upínací rozsah G: 74 – 201 mm. Upínací rozsah R: 174 – 305 mm. Upínací rozsah P: 99 – 225 mm. Upínací rozsah F: 8 – 131 mm. Upínací rozsah K: 145 – 273 mm. Upínací rozsah E: 8 – 136 mm. Upínací rozsah N: 79 – 207 mm. Upínací rozsah J: 65 – 193 mm.
Upínací rozsah S max.: 392 mm. Upínací rozsah T max.: 382 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 315
Počet čelistí: 4
E H7: 265 mm.
R: 108 mm, K: 14 mm. T: 100 mm. O: 35 mm. H: 123 mm. S: 6 mm. J: 40 mm. L: 160,4 mm. N: 107,4 mm. U: 108 mm.
G: 4 x M12 mm. P: 4x13 mm. F: ±0,2: 290 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 193 – 321 mm. Upínací rozsah L: 8 – 131 mm. Upínací rozsah H: 188 – 315 mm. Upínací rozsah G: 74 – 201 mm. Upínací rozsah R: 174 – 305 mm. Upínací rozsah P: 99 – 225 mm. Upínací rozsah F: 8 – 131 mm. Upínací rozsah K: 145 – 273 mm. Upínací rozsah E: 8 – 136 mm. Upínací rozsah N: 79 – 207 mm. Upínací rozsah J: 65 – 193 mm.
Upínací rozsah S max.: 392 mm. Upínací rozsah T max.: 382 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 400
Počet čelistí: 3
E H7: 350 mm.
R: 144 mm, K: 17 mm. T: 110 mm. O: 39 mm. H: 152,5 mm. S: 7 mm. J: 50 mm. L: 186,9 mm. N: 124,9 mm. U: 122 mm.
G: 6 x M12 mm. P: 6x13 mm. F: ±0,2: 375 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 224 – 406 mm. Upínací rozsah L: 10 – 187 mm. Upínací rozsah H: 223 – 400 mm. Upínací rozsah G: 90 – 268 mm. Upínací rozsah R: 189 – 358 mm. Upínací rozsah P: 118 – 290 mm. Upínací rozsah F: 10 – 187 mm. Upínací rozsah K: 173 – 350 mm. Upínací rozsah E: 10 – 187 mm. Upínací rozsah N: 92 – 274 mm. Upínací rozsah J: 105 – 282 mm.
Upínací rozsah S max.: 498 mm. Upínací rozsah T max.: 454 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 400
Počet čelistí: 3
E H7: 350 mm.
R: 144 mm, K: 17 mm. T: 110 mm. O: 39 mm. H: 152,5 mm. S: 7 mm. J: 50 mm. L: 186,9 mm. N: 124,9 mm. U: 122 mm.
G: 6 x M12 mm. P: 6x13 mm. F: ±0,2: 375 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 224 – 406 mm. Upínací rozsah L: 10 – 187 mm. Upínací rozsah H: 223 – 400 mm. Upínací rozsah G: 90 – 268 mm. Upínací rozsah R: 189 – 358 mm. Upínací rozsah P: 118 – 290 mm. Upínací rozsah F: 10 – 187 mm. Upínací rozsah K: 173 – 350 mm. Upínací rozsah E: 10 – 187 mm. Upínací rozsah N: 92 – 274 mm. Upínací rozsah J: 105 – 282 mm.
Upínací rozsah S max.: 498 mm. Upínací rozsah T max.: 454 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 400
Počet čelistí: 4
E H7: 350 mm.
R: 144 mm, K: 17 mm. T: 110 mm. O: 39 mm. H: 152,5 mm. S: 7 mm. J: 50 mm. L: 186,9 mm. N: 124,9 mm. U: 122 mm.
G: 6 x M12 mm. P: 8x13 mm. F: ±0,2: 375 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 224 – 406 mm. Upínací rozsah L: 10 – 187 mm. Upínací rozsah H: 223 – 400 mm. Upínací rozsah G: 90 – 268 mm. Upínací rozsah R: 189 – 358 mm. Upínací rozsah P: 118 – 290 mm. Upínací rozsah F: 10 – 187 mm. Upínací rozsah K: 173 – 350 mm. Upínací rozsah E: 10 – 187 mm. Upínací rozsah N: 92 – 274 mm. Upínací rozsah J: 105 – 282 mm.
Upínací rozsah S max.: 498 mm. Upínací rozsah T max.: 454 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 400
Počet čelistí: 4
E H7: 350 mm.
R: 144 mm, K: 17 mm. T: 110 mm. O: 39 mm. H: 152,5 mm. S: 7 mm. J: 50 mm. L: 186,9 mm. N: 124,9 mm. U: 122 mm.
G: 6 x M12 mm. P: 8x13 mm. F: ±0,2: 375 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 224 – 406 mm. Upínací rozsah L: 10 – 187 mm. Upínací rozsah H: 223 – 400 mm. Upínací rozsah G: 90 – 268 mm. Upínací rozsah R: 189 – 358 mm. Upínací rozsah P: 118 – 290 mm. Upínací rozsah F: 10 – 187 mm. Upínací rozsah K: 173 – 350 mm. Upínací rozsah E: 10 – 187 mm. Upínací rozsah N: 92 – 274 mm. Upínací rozsah J: 105 – 282 mm.
Upínací rozsah S max.: 498 mm. Upínací rozsah T max.: 454 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 160
Počet čelistí: 3
E H7: 130 mm.
R: 48 mm, K: 9 mm. T: 73 mm. O: 33 mm. H: 66 mm. S: 12 mm. J: 23 mm. L: 119,4mm. N: 82,4 mm. U: 67 mm.
Velikost kužele: 5. F: 104,8 mm. W: 104,8 mm. V: M10 mm. E: 82,5 mm. G: 12 mm.
Typ upínání: A5.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 91 – 164 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 87 – 160 mm. Upínací rozsah G: 46 – 119 mm. Upínací rozsah R: 109 – 185 mm. Upínací rozsah P: 51 – 128 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 166 mm. Upínací rozsah E: 3 – 76 mm. Upínací rozsah N: 50 – 123 mm. Upínací rozsah J: 35 – 108 mm.
Upínací rozsah S max.: 208 mm. Upínací rozsah T max.: 218 mm.

R: 23 mm. T: 67 mm. L: 100 mm. Upínací rozsah S max.: 122 mm. Upínací rozsah T max.: 130 mm. Upínací rozsah R: 77 – 107 mm. Upínací rozsah P: 42 – 72 mm. Typ upínání: B3. Upínací rozsah O: 64 – 100 mm. Upínací rozsah N: 30 – 66 mm. N: 73,4 mm. W: 75 mm. Počet čelistí: 3. V: M10 mm. U: 46 mm. Upínací rozsah L: 3 – 39 mm. O: 33 mm. K: 8 mm. Upínací rozsah J: 25 – 67 mm. F: 70,6 mm. Třída přesnosti: standardní přesnost. E: 53,9 mm. G: 12 mm. S: 10 mm. H: 41,5 mm. Velikost kužele: 3. J: 17 mm. Upínací rozsah G: 24 – 60 mm. Upínací rozsah H: 58 – 94 mm. Upínací rozsah F: 3 – 45 mm. Upínací rozsah E: 3 – 39 mm. průměr: 100. Upínací rozsah K: 60 – 102 mm.

R: 28 mm. T: 69 mm. L: 108,6 mm. Upínací rozsah S max.: 152 mm. Upínací rozsah T max.: 163 mm. Upínací rozsah R: 90 – 136 mm. Upínací rozsah P: 50 – 95 mm. Typ upínání: B3. Upínací rozsah O: 83 – 125 mm. Upínací rozsah N: 38 – 84 mm. N: 77,4 mm. W: 75 mm. Počet čelistí: 3. V: M10 mm. U: 56 mm. Upínací rozsah L: 3 – 49 mm. O: 33 mm. K: 8 mm. Upínací rozsah J: 28 – 74 mm. F: 70,6 mm. Třída přesnosti: standardní přesnost. E: 53,9 mm. G: 12 mm. S: 10 mm. H: 51,5 mm. Velikost kužele: 3. J: 19 mm. Upínací rozsah G: 30 – 75 mm. Upínací rozsah H: 70 – 116 mm. Upínací rozsah F: 3 – 47 mm. Upínací rozsah E: 3 – 49 mm. průměr: 125. Upínací rozsah K: 69 – 115 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 160
Počet čelistí: 3
E H7: 130 mm.
R: 48 mm, K: 9 mm. T: 73 mm. O: 33 mm. H: 66 mm. S: 10 mm. J: 23 mm. L: 119,4mm. N: 82,4 mm. U: 67 mm.
Velikost kužele: 4. F: 82,6 mm. W: 85 mm. V: M10 mm. E: 63,5 mm. G: 12 mm.
Typ upínání: B4.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 91 – 164 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 87 – 160 mm. Upínací rozsah G: 46 – 119 mm. Upínací rozsah R: 109 – 185 mm. Upínací rozsah P: 51 – 128 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 166 mm. Upínací rozsah E: 3 – 76 mm. Upínací rozsah N: 50 – 123 mm. Upínací rozsah J: 35 – 108 mm.
Upínací rozsah S max.: 208 mm. Upínací rozsah T max.: 218 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 160
Počet čelistí: 4
E H7: 130 mm.
R: 48 mm, K: 9 mm. T: 73 mm. O: 33 mm. H: 66 mm. S: 10 mm. J: 23 mm. L: 119,4mm. N: 82,4 mm. U: 67 mm.
Velikost kužele: 4. F: 82,6 mm. W: 85 mm. V: M10 mm. E: 63,5 mm. G: 12 mm.
Typ upínání: B4.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 91 – 164 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 87 – 160 mm. Upínací rozsah G: 46 – 119 mm. Upínací rozsah R: 109 – 185 mm. Upínací rozsah P: 51 – 128 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 166 mm. Upínací rozsah E: 3 – 76 mm. Upínací rozsah N: 50 – 123 mm. Upínací rozsah J: 35 – 108 mm.
Upínací rozsah S max.: 208 mm. Upínací rozsah T max.: 218 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 160
Počet čelistí: 3
E H7: 130 mm.
R: 48 mm, K: 9 mm. T: 73 mm. O: 33 mm. H: 66 mm. S: 10 mm. J: 23 mm. L: 119,4mm. N: 82,4 mm. U: 67 mm.
Velikost kužele: 5. F: 104,8 mm. W: 104,8 mm. V: M10 mm. E: 63,5 mm. G: 12 mm.
Typ upínání: B5.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 91 – 164 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 87 – 160 mm. Upínací rozsah G: 46 – 119 mm. Upínací rozsah R: 109 – 185 mm. Upínací rozsah P: 51 – 128 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 166 mm. Upínací rozsah E: 3 – 76 mm. Upínací rozsah N: 50 – 123 mm. Upínací rozsah J: 35 – 108 mm.
Upínací rozsah S max.: 208 mm. Upínací rozsah T max.: 218 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 160
Počet čelistí: 4
E H7: 130 mm.
R: 48 mm, K: 9 mm. T: 73 mm. O: 33 mm. H: 66 mm. S: 10 mm. J: 23 mm. L: 119,4mm. N: 82,4 mm. U: 67 mm.
Velikost kužele: 5. F: 104,8 mm. W: 104,8 mm. V: M10 mm. E: 63,5 mm. G: 12 mm.
Typ upínání: B5.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 91 – 164 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 87 – 160 mm. Upínací rozsah G: 46 – 119 mm. Upínací rozsah R: 109 – 185 mm. Upínací rozsah P: 51 – 128 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 166 mm. Upínací rozsah E: 3 – 76 mm. Upínací rozsah N: 50 – 123 mm. Upínací rozsah J: 35 – 108 mm.
Upínací rozsah S max.: 208 mm. Upínací rozsah T max.: 218 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 200
Počet čelistí: 4
E H7: 162 mm.
R: 52 mm, K: 11 mm. T: 76 mm. O: 17,5 mm. H: 74 mm. S: 5 mm. J: 29 mm. L: 127,5mm. N: 87,5 mm. U: 76 mm.
G: 3 x M10 mm. P: 3x11 mm. F: ±0,2: 180 mm.
Typ upínání: B5.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 117 – 200 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 116 – 200 mm. Upínací rozsah G: 56 – 140 mm. Upínací rozsah R: 127 – 207 mm. Upínací rozsah P: 69 – 148 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 176 mm. Upínací rozsah E: 5 – 88 mm. Upínací rozsah N: 57 – 140 mm. Upínací rozsah J: 46 – 125 mm.
Upínací rozsah S max.: 246 mm. Upínací rozsah T max.: 254 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 250
Počet čelistí: 3
E H7: 210 mm.
R: 78 mm, K: 12 mm. T: 93 mm. O: 40,5 mm. H: 97,5 mm. S: 12 mm. J: 33 mm. L: 154,5mm. N: 93,5 mm. U: 91 mm.
Velikost kužele: 5. F: 104,8 mm. W: 104,8 mm. V: M10 mm. E: 82,5 mm. G: 12 mm.
Typ upínání: B5.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 154 – 256 mm. Upínací rozsah L: 5 – 107 mm. Upínací rozsah H: 156 – 250 mm. Upínací rozsah G: 68 – 162 mm. Upínací rozsah R: 147 – 270 mm. Upínací rozsah P: 83 – 206 mm. Upínací rozsah F: 5 – 125 mm. Upínací rozsah K: 124 – 247 mm. Upínací rozsah E: 5 – 107 mm. Upínací rozsah N: 66 – 168 mm. Upínací rozsah J: 60 – 183 mm.
Upínací rozsah S max.: 314 mm. Upínací rozsah T max.: 328 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 250
Počet čelistí: 4
E H7: 210 mm.
R: 78 mm, K: 12 mm. T: 93 mm. O: 40,5 mm. H: 97,5 mm. S: 12 mm. J: 33 mm. L: 154,5mm. N: 93,5 mm. U: 91 mm.
Velikost kužele: 5. F: 104,8 mm. W: 104,8 mm. V: M10 mm. E: 82,5 mm. G: 12 mm.
Typ upínání: B5.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 154 – 256 mm. Upínací rozsah L: 5 – 107 mm. Upínací rozsah H: 156 – 250 mm. Upínací rozsah G: 68 – 162 mm. Upínací rozsah R: 147 – 270 mm. Upínací rozsah P: 83 – 206 mm. Upínací rozsah F: 5 – 125 mm. Upínací rozsah K: 124 – 247 mm. Upínací rozsah E: 5 – 107 mm. Upínací rozsah N: 66 – 168 mm. Upínací rozsah J: 60 – 183 mm.
Upínací rozsah S max.: 314 mm. Upínací rozsah T max.: 328 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 200
Počet čelistí: 4
E H7: 162 mm.
R: 52 mm, K: 11 mm. T: 76 mm. O: 42,5 mm. H: 74 mm. S: 13 mm. J: 29 mm. L: 127,5mm. N:102,5 mm. U: 76 mm.
Velikost kužele: 6 P: 3x11 mm. F: ±0,2: 180 mm. W: 133,4 mm. V: M12 mm. F: 133,4 mm. E: 106,3 mm. G: 14 mm.
Typ upínání: B6.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 117 – 200 mm. Upínací rozsah L: 5 – 88 mm. Upínací rozsah H: 116 – 200 mm. Upínací rozsah G: 56 – 140 mm. Upínací rozsah R: 127 – 207 mm. Upínací rozsah P: 69 – 148 mm. Upínací rozsah F: 5 – 83 mm. Upínací rozsah K: 105 – 185 mm. Upínací rozsah E: 5 – 88 mm. Upínací rozsah N: 57 – 140 mm. Upínací rozsah J: 46 – 125 mm.
Upínací rozsah S max.: 246 mm. Upínací rozsah T max.: 254 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 315
Počet čelistí: 4
E H7: 265 mm.
R: 108 mm, K: 14 mm. T: 124 mm. O: 59 mm. H: 123 mm. S: 14 mm. J: 40 mm. L: 184,4 mm. N: 131,4 mm. U: 108 mm.
Velikost kužele: 8. F: 171,4 mm. W: 171,4 mm. V: M16 mm. E: 139,7 mm. G: 18 mm.
Typ upínání: B8.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 193 – 321 mm. Upínací rozsah L: 8 – 131 mm. Upínací rozsah H: 188 – 315 mm. Upínací rozsah G: 74 – 201 mm. Upínací rozsah R: 174 – 305 mm. Upínací rozsah P: 99 – 225 mm. Upínací rozsah F: 8 – 131 mm. Upínací rozsah K: 145 – 273 mm. Upínací rozsah E: 8 – 136 mm. Upínací rozsah N: 79 – 207 mm. Upínací rozsah J: 65 – 193 mm.
Upínací rozsah S max.: 392 mm. Upínací rozsah T max.: 382 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 400
Počet čelistí: 4
E H7: 350 mm.
R: 137 mm, K: 17 mm. T: 126 mm. O: 55 mm. H: 152,5 mm. S: 14 mm. J: 50 mm. L: 202,9 mm. N: 140,9 mm. U: 122 mm.
Velikost kužele: 8. F: 171,4 mm. W: 171,4 mm. V: M16 mm. E: 139,7 mm. G: 18 mm.
Typ upínání: B8.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 224 – 406 mm. Upínací rozsah L: 10 – 187 mm. Upínací rozsah H: 223 – 400 mm. Upínací rozsah G: 90 – 268 mm. Upínací rozsah R: 189 – 358 mm. Upínací rozsah P: 118 – 290 mm. Upínací rozsah F: 10 – 187 mm. Upínací rozsah K: 173 – 350 mm. Upínací rozsah E: 10 – 187 mm. Upínací rozsah N: 92 – 274 mm. Upínací rozsah J: 105 – 282 mm.
Upínací rozsah S max.: 498 mm. Upínací rozsah T max.: 454 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 315
Počet čelistí: 4
E H7: 265 mm.
R: 108 mm, K: 14 mm. T: 124 mm. O: 59 mm. H: 123 mm. S: 16 mm. J: 40 mm. L: 184,4 mm. N: 131,4 mm. U: 108 mm.
Velikost kužele: 11. F: 235 mm. W: 235 mm. V: M20 mm. E: 196,8 mm. G: 22 mm.
Typ upínání: B11.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 193 – 321 mm. Upínací rozsah L: 8 – 131 mm. Upínací rozsah H: 188 – 315 mm. Upínací rozsah G: 74 – 201 mm. Upínací rozsah R: 174 – 305 mm. Upínací rozsah P: 99 – 225 mm. Upínací rozsah F: 8 – 131 mm. Upínací rozsah K: 145 – 273 mm. Upínací rozsah E: 8 – 136 mm. Upínací rozsah N: 79 – 207 mm. Upínací rozsah J: 65 – 193 mm.
Upínací rozsah S max.: 392 mm. Upínací rozsah T max.: 382 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 315
Počet čelistí: 4
E H7: 265 mm.
R: 108 mm, K: 14 mm. T: 139 mm. O: 74 mm. H: 123 mm. S: 16 mm. J: 40 mm. L: 199,4 mm. N: 146,4 mm. U: 108 mm.
Velikost kužele: 11. F: 235 mm. V: M20 mm. E: 196,8 mm. G: 30,2 mm.
Typ upínání: C11.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 193 – 321 mm. Upínací rozsah L: 8 – 131 mm. Upínací rozsah H: 188 – 315 mm. Upínací rozsah G: 74 – 201 mm. Upínací rozsah R: 174 – 305 mm. Upínací rozsah P: 99 – 225 mm. Upínací rozsah F: 8 – 131 mm. Upínací rozsah K: 145 – 273 mm. Upínací rozsah E: 8 – 136 mm. Upínací rozsah N: 79 – 207 mm. Upínací rozsah J: 65 – 193 mm.
Upínací rozsah S max.: 392 mm. Upínací rozsah T max.: 382 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 400
Počet čelistí: 4
E H7: 350 mm.
R: 144 mm, K: 17 mm. T: 148 mm. O: 77 mm. H: 152,5 mm. S: 14 mm. J: 50 mm. L: 224,9 mm. N: 162,9 mm. U: 122 mm.
Velikost kužele: 11. F: 235 mm. E: 196,8 mm. G: 30,2 mm.
Typ upínání: D11.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 224 – 406 mm. Upínací rozsah L: 10 – 187 mm. Upínací rozsah H: 223 – 400 mm. Upínací rozsah G: 90 – 268 mm. Upínací rozsah R: 189 – 358 mm. Upínací rozsah P: 118 – 290 mm. Upínací rozsah F: 10 – 187 mm. Upínací rozsah K: 173 – 350 mm. Upínací rozsah E: 10 – 187 mm. Upínací rozsah N: 92 – 274 mm. Upínací rozsah J: 105 – 282 mm.
Upínací rozsah S max.: 498 mm. Upínací rozsah T max.: 454 mm.

Průměr: 80
Počet čelistí: 3
E H7: 63 mm.
R: 17 mm, K: 6 mm. T: 45 mm. O: 16,5 mm. H: 35,5 mm. S: 3 mm. J: 13 mm. L: 186,9 mm. N: 124,9 mm. U: 122 mm.
G: 3 x M5 mm. P: 4 x 13 mm. F: ±0,2: 70 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 52 – 76 mm. Upínací rozsah L: 3 – 27 mm. Upínací rozsah H: 48 – 73 mm. Upínací rozsah G: 23 – 48 mm.
Upínací rozsah E: 3 – 27 mm. Upínací rozsah N: 27 – 51 mm. Upínací rozsah S max.: 98 mm.

Průměr: 80
Počet čelistí: 4
E H7: 63 mm.
R: 17 mm, K: 6 mm. T: 45 mm. O: 16,5 mm. H: 35,5 mm. S: 3 mm. J: 13 mm. L: 186,9 mm. N: 124,9 mm. U: 122 mm.
G: 3 x M5 mm. P: 4 x 13 mm. F: ±0,2: 70 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 52 – 76 mm. Upínací rozsah L: 3 – 27 mm. Upínací rozsah H: 48 – 73 mm. Upínací rozsah G: 23 – 48 mm.
Upínací rozsah E: 3 – 27 mm. Upínací rozsah N: 27 – 51 mm. Upínací rozsah S max.: 98 mm.

Průměr: 80
Počet čelistí: 4
E H7: 63 mm.
R: 17 mm, K: 6 mm. T: 45 mm. O: 16,5 mm. H: 35,5 mm. S: 3 mm. J: 13 mm. L: 186,9 mm. N: 124,9 mm. U: 122 mm.
G: 3 x M5 mm. P: 4 x 13 mm. F: ±0,2: 70 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 52 – 76 mm. Upínací rozsah L: 3 – 27 mm. Upínací rozsah H: 48 – 73 mm. Upínací rozsah G: 23 – 48 mm.
Upínací rozsah E: 3 – 27 mm. Upínací rozsah N: 27 – 51 mm. Upínací rozsah S max.: 98 mm.

Průměr: 100
Počet čelistí: 4
E H7: 80 mm.
R: 23 mm, K: 8 mm. T: 52 mm. O: 18 mm. H: 41,5 mm. S: 3 mm. J: 17 mm. L: 85 mm. N: 58,4 mm. U: 46 mm.
G: 3 x M6 mm. P: 4 x 13 mm. F: ±0,2: 90 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 64 – 100 mm. Upínací rozsah L: 3 – 39 mm. Upínací rozsah H: 58 – 94 mm. Upínací rozsah G: 24 – 60 mm. Upínací rozsah R: 77 – 107 mm. Upínací rozsah P: 42 – 72 mm. Upínací rozsah F: 3 – 45 mm. Upínací rozsah K: 60 – 102 mm. Upínací rozsah E: 3 – 39 mm. Upínací rozsah N: 30 – 66 mm. Upínací rozsah J: 25 – 67 mm.
Upínací rozsah S max.: 122 mm. Upínací rozsah T max.: 130 mm.

Průměr: 100
Počet čelistí: 3
E H7: 80 mm.
R: 23 mm, K: 8 mm. T: 52 mm. O: 18 mm. H: 41,5 mm. S: 3 mm. J: 17 mm. L: 85 mm. N: 58,4 mm. U: 46 mm.
G: 3 x M6 mm. P: 4 x 13 mm. F: ±0,2: 90 mm.
Typ upínání: M1.
Třída přesnosti:standardní přesnost.
Upínací rozsah O: 64 – 100 mm. Upínací rozsah L: 3 – 39 mm. Upínací rozsah H: 58 – 94 mm. Upínací rozsah G: 24 – 60 mm. Upínací rozsah R: 77 – 107 mm. Upínací rozsah P: 42 – 72 mm. Upínací rozsah F: 3 – 45 mm. Upínací rozsah K: 60 – 102 mm. Upínací rozsah E: 3 – 39 mm. Upínací rozsah N: 30 – 66 mm. Upínací rozsah J: 25 – 67 mm.
Upínací rozsah S max.: 122 mm. Upínací rozsah T max.: 130 mm.

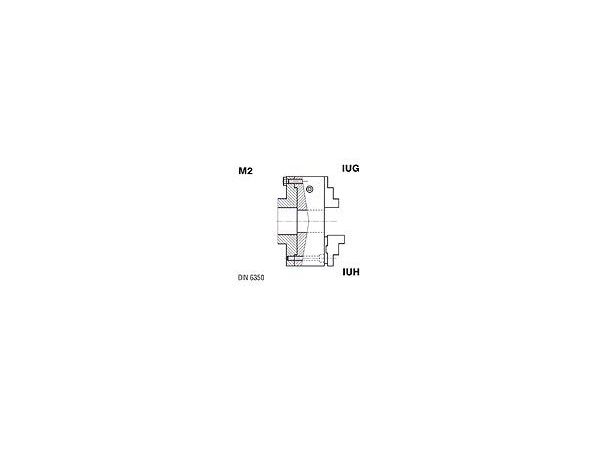

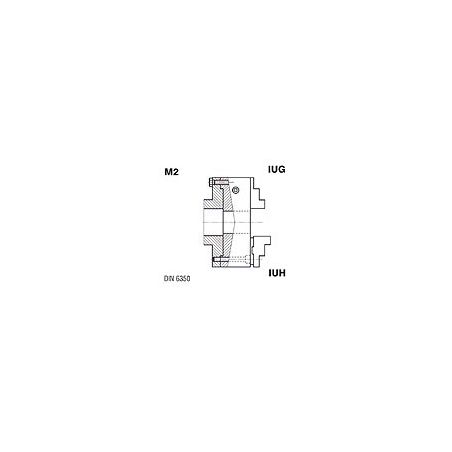

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 100
Počet čelistí: 4
E H7: 80 mm.
R: 23 mm, K: 8 mm. T: 52 mm. O: 18 mm. H: 41,5 mm. S: 3 mm. J: 17 mm. L: 85 mm. N: 58,4 mm. U: 46 mm.
G: 3 x M6 mm. P: 4 x 13 mm. F: ±0,2: 90 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 64 – 100 mm. Upínací rozsah L: 3 – 39 mm. Upínací rozsah H: 58 – 94 mm. Upínací rozsah G: 24 – 60 mm. Upínací rozsah R: 77 – 107 mm. Upínací rozsah P: 42 – 72 mm. Upínací rozsah F: 3 – 45 mm. Upínací rozsah K: 60 – 102 mm. Upínací rozsah E: 3 – 39 mm. Upínací rozsah N: 30 – 66 mm. Upínací rozsah J: 25 – 67 mm.
Upínací rozsah S max.: 122 mm. Upínací rozsah T max.: 130 mm.

Průměr: 100
Počet čelistí: 4
E H7: 80 mm.
R: 23 mm, K: 8 mm. T: 52 mm. O: 18 mm. H: 41,5 mm. S: 3 mm. J: 17 mm. L: 85 mm. N: 58,4 mm. U: 46 mm.
G: 3 x M6 mm. P: 4 x 13 mm. F: ±0,2: 90 mm.
Typ upínání: M1.
Třída přesnosti:standardní přesnost.
Upínací rozsah O: 64 – 100 mm. Upínací rozsah L: 3 – 39 mm. Upínací rozsah H: 58 – 94 mm. Upínací rozsah G: 24 – 60 mm. Upínací rozsah R: 77 – 107 mm. Upínací rozsah P: 42 – 72 mm. Upínací rozsah F: 3 – 45 mm. Upínací rozsah K: 60 – 102 mm. Upínací rozsah E: 3 – 39 mm. Upínací rozsah N: 30 – 66 mm. Upínací rozsah J: 25 – 67 mm.
Upínací rozsah S max.: 122 mm. Upínací rozsah T max.: 130 mm.

Průměr: 125
Počet čelistí: 3
E H7: 100 mm.
R: 28 mm, K: 8 mm. T: 58 mm. O: 22 mm. H: 51,5 mm. S: 4 mm. J: 19 mm. L: 97,6 mm. N: 66,4 mm. U: 56 mm.
G: 3 x M8 mm. F: ±0,2: 110 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 83 – 125 mm. Upínací rozsah L: 3 – 49 mm. Upínací rozsah H: 70 – 116 mm. Upínací rozsah G: 30 – 65 mm. Upínací rozsah R: 90 – 136 mm. Upínací rozsah P: 50 – 95 mm. Upínací rozsah F: 3 – 47 mm. Upínací rozsah K: 69 – 115 mm. Upínací rozsah E: 3 – 49 mm. Upínací rozsah N: 38 – 84 mm. Upínací rozsah J: 28 – 74 mm.
Upínací rozsah S max.: 152 mm. Upínací rozsah T max.: 163 mm.

Průměr: 125
Počet čelistí: 3
E H7: 100 mm.
R: 28 mm, K: 8 mm. T: 58 mm. O: 22 mm. H: 51,5 mm. S: 4 mm. J: 19 mm. L: 97,6 mm. N: 66,4 mm. U: 56 mm.
G: 3 x M8 mm. F: ±0,2: 110 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 83 – 125 mm. Upínací rozsah L: 3 – 49 mm. Upínací rozsah H: 70 – 116 mm. Upínací rozsah G: 30 – 65 mm. Upínací rozsah R: 90 – 136 mm. Upínací rozsah P: 50 – 95 mm. Upínací rozsah F: 3 – 47 mm. Upínací rozsah K: 69 – 115 mm. Upínací rozsah E: 3 – 49 mm. Upínací rozsah N: 38 – 84 mm. Upínací rozsah J: 28 – 74 mm.
Upínací rozsah S max.: 152 mm. Upínací rozsah T max.: 163 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 125
Počet čelistí: 4
E H7: 100 mm.
R: 28 mm, K: 8 mm. T: 58 mm. O: 22 mm. H: 51,5 mm. S: 4 mm. J: 19 mm. L: 97,6 mm. N: 66,4 mm. U: 56 mm.
G: 3 x M8 mm. F: ±0,2: 110 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 83 – 125 mm. Upínací rozsah L: 3 – 49 mm. Upínací rozsah H: 70 – 116 mm. Upínací rozsah G: 30 – 65 mm. Upínací rozsah R: 90 – 136 mm. Upínací rozsah P: 50 – 95 mm. Upínací rozsah F: 3 – 47 mm. Upínací rozsah K: 69 – 115 mm. Upínací rozsah E: 3 – 49 mm. Upínací rozsah N: 38 – 84 mm. Upínací rozsah J: 28 – 74 mm.
Upínací rozsah S max.: 152 mm. Upínací rozsah T max.: 163 mm.

Průměr: 125
Počet čelistí: 4
E H7: 100 mm.
R: 28 mm, K: 8 mm. T: 58 mm. O: 22 mm. H: 51,5 mm. S: 4 mm. J: 19 mm. L: 97,6 mm. N: 66,4 mm. U: 56 mm.
G: 3 x M8 mm. F: ±0,2: 110 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 83 – 125 mm. Upínací rozsah L: 3 – 49 mm. Upínací rozsah H: 70 – 116 mm. Upínací rozsah G: 30 – 65 mm. Upínací rozsah R: 90 – 136 mm. Upínací rozsah P: 50 – 95 mm. Upínací rozsah F: 3 – 47 mm. Upínací rozsah K: 69 – 115 mm. Upínací rozsah E: 3 – 49 mm. Upínací rozsah N: 38 – 84 mm. Upínací rozsah J: 28 – 74 mm.
Upínací rozsah S max.: 152 mm. Upínací rozsah T max.: 163 mm.

Průměr: 160
Počet čelistí: 3
E H7: 130 mm.
R: 48 mm, K: 9 mm. T: 62 mm. O: 22 mm. H: 66 mm. S: 4 mm. J: 23 mm. L: 108,4mm. N: 71,4 mm. U: 67 mm.
G: 3 x M8 mm. P: 3x9 mm. F: ±0,2: 143 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 91 – 174 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 87 – 160 mm. Upínací rozsah G: 46 – 119 mm. Upínací rozsah R: 109 – 185 mm. Upínací rozsah P: 51 – 128 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 176 mm. Upínací rozsah E: 3 – 76 mm. Upínací rozsah N: 50 – 123 mm. Upínací rozsah J: 35 – 108 mm.
Upínací rozsah S max.: 208 mm. Upínací rozsah T max.: 218 mm.

Průměr: 160
Počet čelistí: 3
E H7: 130 mm.
R: 48 mm, K: 9 mm. T: 62 mm. O: 22 mm. H: 66 mm. S: 4 mm. J: 23 mm. L: 108,4mm. N: 71,4 mm. U: 67 mm.
G: 3 x M8 mm. P: 3x9 mm. F: ±0,2: 143 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 91 – 174 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 87 – 160 mm. Upínací rozsah G: 46 – 119 mm. Upínací rozsah R: 109 – 185 mm. Upínací rozsah P: 51 – 128 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 176 mm. Upínací rozsah E: 3 – 76 mm. Upínací rozsah N: 50 – 123 mm. Upínací rozsah J: 35 – 108 mm.
Upínací rozsah S max.: 208 mm. Upínací rozsah T max.: 218 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 160
Počet čelistí: 4
E H7: 130 mm.
R: 48 mm, K: 9 mm. T: 62 mm. O: 22 mm. H: 66 mm. S: 4 mm. J: 23 mm. L: 108,4mm. N: 71,4 mm. U: 67 mm.
G: 3 x M8 mm. P: 3x9 mm. F: ±0,2: 143 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 91 – 174 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 87 – 160 mm. Upínací rozsah G: 46 – 119 mm. Upínací rozsah R: 109 – 185 mm. Upínací rozsah P: 51 – 128 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 176 mm. Upínací rozsah E: 3 – 76 mm. Upínací rozsah N: 50 – 123 mm. Upínací rozsah J: 35 – 108 mm.
Upínací rozsah S max.: 208 mm. Upínací rozsah T max.: 218 mm.

Průměr: 160
Počet čelistí: 4
E H7: 130 mm.
R: 48 mm, K: 9 mm. T: 62 mm. O: 22 mm. H: 66 mm. S: 4 mm. J: 23 mm. L: 108,4mm. N: 71,4 mm. U: 67 mm.
G: 3 x M8 mm. P: 3x9 mm. F: ±0,2: 143 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 91 – 174 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 87 – 160 mm. Upínací rozsah G: 46 – 119 mm. Upínací rozsah R: 109 – 185 mm. Upínací rozsah P: 51 – 128 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 176 mm. Upínací rozsah E: 3 – 76 mm. Upínací rozsah N: 50 – 123 mm. Upínací rozsah J: 35 – 108 mm.
Upínací rozsah S max.: 208 mm. Upínací rozsah T max.: 218 mm.

Průměr: 200
Počet čelistí: 3
E H7: 162 mm.
R: 52 mm, K: 11 mm. T: 76 mm. O: 17,5 mm. H: 74 mm. S: 5 mm. J: 29 mm. L: 127,5mm. N: 87,5 mm. U: 76 mm.
G: 3 x M10 mm. P: 3x11 mm. F: ±0,2: 180 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 117 – 200 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 116 – 200 mm. Upínací rozsah G: 56 – 140 mm. Upínací rozsah R: 127 – 207 mm. Upínací rozsah P: 69 – 148 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 176 mm. Upínací rozsah E: 5 – 88 mm. Upínací rozsah N: 57 – 140 mm. Upínací rozsah J: 46 – 125 mm.
Upínací rozsah S max.: 246 mm. Upínací rozsah T max.: 254 mm.

Průměr: 200
Počet čelistí: 3
E H7: 162 mm.
R: 52 mm, K: 11 mm. T: 76 mm. O: 17,5 mm. H: 74 mm. S: 5 mm. J: 29 mm. L: 127,5mm. N: 87,5 mm. U: 76 mm.
G: 3 x M10 mm. P: 3x11 mm. F: ±0,2: 180 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 117 – 200 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 116 – 200 mm. Upínací rozsah G: 56 – 140 mm. Upínací rozsah R: 127 – 207 mm. Upínací rozsah P: 69 – 148 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 176 mm. Upínací rozsah E: 5 – 88 mm. Upínací rozsah N: 57 – 140 mm. Upínací rozsah J: 46 – 125 mm.
Upínací rozsah S max.: 246 mm. Upínací rozsah T max.: 254 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 200
Počet čelistí: 4
E H7: 162 mm.
R: 52 mm, K: 11 mm. T: 76 mm. O: 17,5 mm. H: 74 mm. S: 5 mm. J: 29 mm. L: 127,5mm. N: 87,5 mm. U: 76 mm.
G: 3 x M10 mm. P: 3x11 mm. F: ±0,2: 180 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 117 – 200 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 116 – 200 mm. Upínací rozsah G: 56 – 140 mm. Upínací rozsah R: 127 – 207 mm. Upínací rozsah P: 69 – 148 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 176 mm. Upínací rozsah E: 5 – 88 mm. Upínací rozsah N: 57 – 140 mm. Upínací rozsah J: 46 – 125 mm.
Upínací rozsah S max.: 246 mm. Upínací rozsah T max.: 254 mm.

Průměr: 200
Počet čelistí: 4
E H7: 162 mm.
R: 52 mm, K: 11 mm. T: 76 mm. O: 17,5 mm. H: 74 mm. S: 5 mm. J: 29 mm. L: 127,5mm. N: 87,5 mm. U: 76 mm.
G: 3 x M10 mm. P: 3x11 mm. F: ±0,2: 180 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 117 – 200 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 116 – 200 mm. Upínací rozsah G: 56 – 140 mm. Upínací rozsah R: 127 – 207 mm. Upínací rozsah P: 69 – 148 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 176 mm. Upínací rozsah E: 5 – 88 mm. Upínací rozsah N: 57 – 140 mm. Upínací rozsah J: 46 – 125 mm.
Upínací rozsah S max.: 246 mm. Upínací rozsah T max.: 254 mm.

Průměr: 250
Počet čelistí: 3
E H7: 210 mm.
R: 78 mm, K: 12 mm. T: 82 mm. O: 29,5 mm. H: 97,5 mm. S: 5 mm. J: 33 mm. L: 143,5mm. N: 93,5 mm. U: 91 mm.
G: 3 x M10 mm. P: 3x11 mm. F: ±0,2: 226 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 154 – 256 mm. Upínací rozsah L: 5 – 107 mm. Upínací rozsah H: 156 – 250 mm. Upínací rozsah G: 68 – 162 mm. Upínací rozsah R: 147 – 270 mm. Upínací rozsah P: 83 – 206 mm. Upínací rozsah F: 5 – 125 mm. Upínací rozsah K: 124 – 247 mm. Upínací rozsah E: 5 – 107 mm. Upínací rozsah N: 66 – 168 mm. Upínací rozsah J: 60 – 183 mm.
Upínací rozsah S max.: 314 mm. Upínací rozsah T max.: 328 mm.

Průměr: 250
Počet čelistí: 3
E H7: 210 mm.
R: 78 mm, K: 12 mm. T: 82 mm. O: 29,5 mm. H: 97,5 mm. S: 5 mm. J: 33 mm. L: 143,5mm. N: 93,5 mm. U: 91 mm.
G: 3 x M10 mm. P: 3x11 mm. F: ±0,2: 226 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 154 – 256 mm. Upínací rozsah L: 5 – 107 mm. Upínací rozsah H: 156 – 250 mm. Upínací rozsah G: 68 – 162 mm. Upínací rozsah R: 147 – 270 mm. Upínací rozsah P: 83 – 206 mm. Upínací rozsah F: 5 – 125 mm. Upínací rozsah K: 124 – 247 mm. Upínací rozsah E: 5 – 107 mm. Upínací rozsah N: 66 – 168 mm. Upínací rozsah J: 60 – 183 mm.
Upínací rozsah S max.: 314 mm. Upínací rozsah T max.: 328 mm.

Průměr: 250
Počet čelistí: 4
E H7: 210 mm.
R: 78 mm, K: 12 mm. T: 82 mm. O: 29,5 mm. H: 97,5 mm. S: 5 mm. J: 33 mm. L: 143,5mm. N: 93,5 mm. U: 91 mm.
G: 3 x M10 mm. P: 3x11 mm. F: ±0,2: 226 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 154 – 256 mm. Upínací rozsah L: 5 – 107 mm. Upínací rozsah H: 156 – 250 mm. Upínací rozsah G: 68 – 162 mm. Upínací rozsah R: 147 – 270 mm. Upínací rozsah P: 83 – 206 mm. Upínací rozsah F: 5 – 125 mm. Upínací rozsah K: 124 – 247 mm. Upínací rozsah E: 5 – 107 mm. Upínací rozsah N: 66 – 168 mm. Upínací rozsah J: 60 – 183 mm.
Upínací rozsah S max.: 314 mm. Upínací rozsah T max.: 328 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 250
Počet čelistí: 4
E H7: 210 mm.
R: 78 mm, K: 12 mm. T: 82 mm. O: 29,5 mm. H: 97,5 mm. S: 5 mm. J: 33 mm. L: 143,5mm. N: 93,5 mm. U: 91 mm.
G: 3 x M10 mm. P: 3x11 mm. F: ±0,2: 226 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 154 – 256 mm. Upínací rozsah L: 5 – 107 mm. Upínací rozsah H: 156 – 250 mm. Upínací rozsah G: 68 – 162 mm. Upínací rozsah R: 147 – 270 mm. Upínací rozsah P: 83 – 206 mm. Upínací rozsah F: 5 – 125 mm. Upínací rozsah K: 124 – 247 mm. Upínací rozsah E: 5 – 107 mm. Upínací rozsah N: 66 – 168 mm. Upínací rozsah J: 60 – 183 mm.
Upínací rozsah S max.: 314 mm. Upínací rozsah T max.: 328 mm.

Průměr: 315
Počet čelistí: 3
E H7: 265 mm.
R: 108 mm, K: 14 mm. T: 100 mm. O: 35 mm. H: 123 mm. S: 6 mm. J: 40 mm. L: 160,4 mm. N: 107,4 mm. U: 108 mm.
G: 4 x M12 mm. P: 6x13 mm. F: ±0,2: 290 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 193 – 321 mm. Upínací rozsah L: 8 – 131 mm. Upínací rozsah H: 188 – 315 mm. Upínací rozsah G: 74 – 201 mm. Upínací rozsah R: 174 – 305 mm. Upínací rozsah P: 99 – 225 mm. Upínací rozsah F: 8 – 131 mm. Upínací rozsah K: 145 – 273 mm. Upínací rozsah E: 8 – 136 mm. Upínací rozsah N: 79 – 207 mm. Upínací rozsah J: 65 – 193 mm.
Upínací rozsah S max.: 392 mm. Upínací rozsah T max.: 382 mm.

Průměr: 315
Počet čelistí: 3
E H7: 265 mm.
R: 108 mm, K: 14 mm. T: 100 mm. O: 35 mm. H: 123 mm. S: 6 mm. J: 40 mm. L: 160,4 mm. N: 107,4 mm. U: 108 mm.
G: 4 x M12 mm. P: 6x13 mm. F: ±0,2: 290 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 193 – 321 mm. Upínací rozsah L: 8 – 131 mm. Upínací rozsah H: 188 – 315 mm. Upínací rozsah G: 74 – 201 mm. Upínací rozsah R: 174 – 305 mm. Upínací rozsah P: 99 – 225 mm. Upínací rozsah F: 8 – 131 mm. Upínací rozsah K: 145 – 273 mm. Upínací rozsah E: 8 – 136 mm. Upínací rozsah N: 79 – 207 mm. Upínací rozsah J: 65 – 193 mm.
Upínací rozsah S max.: 392 mm. Upínací rozsah T max.: 382 mm.

Průměr: 315
Počet čelistí: 4
E H7: 265 mm.
R: 108 mm, K: 14 mm. T: 100 mm. O: 35 mm. H: 123 mm. S: 6 mm. J: 40 mm. L: 160,4 mm. N: 107,4 mm. U: 108 mm.
G: 4 x M12 mm. P: 4x13 mm. F: ±0,2: 290 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 193 – 321 mm. Upínací rozsah L: 8 – 131 mm. Upínací rozsah H: 188 – 315 mm. Upínací rozsah G: 74 – 201 mm. Upínací rozsah R: 174 – 305 mm. Upínací rozsah P: 99 – 225 mm. Upínací rozsah F: 8 – 131 mm. Upínací rozsah K: 145 – 273 mm. Upínací rozsah E: 8 – 136 mm. Upínací rozsah N: 79 – 207 mm. Upínací rozsah J: 65 – 193 mm.
Upínací rozsah S max.: 392 mm. Upínací rozsah T max.: 382 mm.

Průměr: 315
Počet čelistí: 4
E H7: 265 mm.
R: 108 mm, K: 14 mm. T: 100 mm. O: 35 mm. H: 123 mm. S: 6 mm. J: 40 mm. L: 160,4 mm. N: 107,4 mm. U: 108 mm.
G: 4 x M12 mm. P: 4x13 mm. F: ±0,2: 290 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 193 – 321 mm. Upínací rozsah L: 8 – 131 mm. Upínací rozsah H: 188 – 315 mm. Upínací rozsah G: 74 – 201 mm. Upínací rozsah R: 174 – 305 mm. Upínací rozsah P: 99 – 225 mm. Upínací rozsah F: 8 – 131 mm. Upínací rozsah K: 145 – 273 mm. Upínací rozsah E: 8 – 136 mm. Upínací rozsah N: 79 – 207 mm. Upínací rozsah J: 65 – 193 mm.
Upínací rozsah S max.: 392 mm. Upínací rozsah T max.: 382 mm.

Průměr: 400
Počet čelistí: 3
E H7: 350 mm.
R: 144 mm, K: 17 mm. T: 110 mm. O: 39 mm. H: 152,5 mm. S: 7 mm. J: 50 mm. L: 186,9 mm. N: 124,9 mm. U: 122 mm.
G: 6 x M12 mm. P: 6x13 mm. F: ±0,2: 375 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 224 – 406 mm. Upínací rozsah L: 10 – 187 mm. Upínací rozsah H: 223 – 400 mm. Upínací rozsah G: 90 – 268 mm. Upínací rozsah R: 189 – 358 mm. Upínací rozsah P: 118 – 290 mm. Upínací rozsah F: 10 – 187 mm. Upínací rozsah K: 173 – 350 mm. Upínací rozsah E: 10 – 187 mm. Upínací rozsah N: 92 – 274 mm. Upínací rozsah J: 105 – 282 mm.
Upínací rozsah S max.: 498 mm. Upínací rozsah T max.: 454 mm.

Průměr: 400
Počet čelistí: 3
E H7: 350 mm.
R: 144 mm, K: 17 mm. T: 110 mm. O: 39 mm. H: 152,5 mm. S: 7 mm. J: 50 mm. L: 186,9 mm. N: 124,9 mm. U: 122 mm.
G: 6 x M12 mm. P: 6x13 mm. F: ±0,2: 375 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 224 – 406 mm. Upínací rozsah L: 10 – 187 mm. Upínací rozsah H: 223 – 400 mm. Upínací rozsah G: 90 – 268 mm. Upínací rozsah R: 189 – 358 mm. Upínací rozsah P: 118 – 290 mm. Upínací rozsah F: 10 – 187 mm. Upínací rozsah K: 173 – 350 mm. Upínací rozsah E: 10 – 187 mm. Upínací rozsah N: 92 – 274 mm. Upínací rozsah J: 105 – 282 mm.
Upínací rozsah S max.: 498 mm. Upínací rozsah T max.: 454 mm.

Průměr: 400
Počet čelistí: 4
E H7: 350 mm.
R: 144 mm, K: 17 mm. T: 110 mm. O: 39 mm. H: 152,5 mm. S: 7 mm. J: 50 mm. L: 186,9 mm. N: 124,9 mm. U: 122 mm.
G: 6 x M12 mm. P: 8x13 mm. F: ±0,2: 375 mm.
Typ upínání: M1.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 224 – 406 mm. Upínací rozsah L: 10 – 187 mm. Upínací rozsah H: 223 – 400 mm. Upínací rozsah G: 90 – 268 mm. Upínací rozsah R: 189 – 358 mm. Upínací rozsah P: 118 – 290 mm. Upínací rozsah F: 10 – 187 mm. Upínací rozsah K: 173 – 350 mm. Upínací rozsah E: 10 – 187 mm. Upínací rozsah N: 92 – 274 mm. Upínací rozsah J: 105 – 282 mm.
Upínací rozsah S max.: 498 mm. Upínací rozsah T max.: 454 mm.

Průměr: 400
Počet čelistí: 4
E H7: 350 mm.
R: 144 mm, K: 17 mm. T: 110 mm. O: 39 mm. H: 152,5 mm. S: 7 mm. J: 50 mm. L: 186,9 mm. N: 124,9 mm. U: 122 mm.
G: 6 x M12 mm. P: 8x13 mm. F: ±0,2: 375 mm.
Typ upínání: M1.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 224 – 406 mm. Upínací rozsah L: 10 – 187 mm. Upínací rozsah H: 223 – 400 mm. Upínací rozsah G: 90 – 268 mm. Upínací rozsah R: 189 – 358 mm. Upínací rozsah P: 118 – 290 mm. Upínací rozsah F: 10 – 187 mm. Upínací rozsah K: 173 – 350 mm. Upínací rozsah E: 10 – 187 mm. Upínací rozsah N: 92 – 274 mm. Upínací rozsah J: 105 – 282 mm.
Upínací rozsah S max.: 498 mm. Upínací rozsah T max.: 454 mm.

Univerzální sklíčidlo - samostředící IUS - s tvrdými vnějšími SCV a vnitřními SCN čelistmi 243801

Průměr: 160
Počet čelistí: 3
E H7: 130 mm.
R: 48 mm, K: 9 mm. T: 73 mm. O: 33 mm. H: 66 mm. S: 12 mm. J: 23 mm. L: 119,4mm. N: 82,4 mm. U: 67 mm.
Velikost kužele: 5. F: 104,8 mm. W: 104,8 mm. V: M10 mm. E: 82,5 mm. G: 12 mm.
Typ upínání: A5.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 91 – 164 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 87 – 160 mm. Upínací rozsah G: 46 – 119 mm. Upínací rozsah R: 109 – 185 mm. Upínací rozsah P: 51 – 128 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 166 mm. Upínací rozsah E: 3 – 76 mm. Upínací rozsah N: 50 – 123 mm. Upínací rozsah J: 35 – 108 mm.
Upínací rozsah S max.: 208 mm. Upínací rozsah T max.: 218 mm.

Průměr: 160
Počet čelistí: 3
E H7: 130 mm.
R: 48 mm, K: 9 mm. T: 73 mm. O: 33 mm. H: 66 mm. S: 10 mm. J: 23 mm. L: 119,4mm. N: 82,4 mm. U: 67 mm.
Velikost kužele: 4. F: 82,6 mm. W: 85 mm. V: M10 mm. E: 63,5 mm. G: 12 mm.
Typ upínání: B4.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 91 – 164 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 87 – 160 mm. Upínací rozsah G: 46 – 119 mm. Upínací rozsah R: 109 – 185 mm. Upínací rozsah P: 51 – 128 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 166 mm. Upínací rozsah E: 3 – 76 mm. Upínací rozsah N: 50 – 123 mm. Upínací rozsah J: 35 – 108 mm.
Upínací rozsah S max.: 208 mm. Upínací rozsah T max.: 218 mm.

Průměr: 160
Počet čelistí: 4
E H7: 130 mm.
R: 48 mm, K: 9 mm. T: 73 mm. O: 33 mm. H: 66 mm. S: 10 mm. J: 23 mm. L: 119,4mm. N: 82,4 mm. U: 67 mm.
Velikost kužele: 4. F: 82,6 mm. W: 85 mm. V: M10 mm. E: 63,5 mm. G: 12 mm.
Typ upínání: B4.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 91 – 164 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 87 – 160 mm. Upínací rozsah G: 46 – 119 mm. Upínací rozsah R: 109 – 185 mm. Upínací rozsah P: 51 – 128 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 166 mm. Upínací rozsah E: 3 – 76 mm. Upínací rozsah N: 50 – 123 mm. Upínací rozsah J: 35 – 108 mm.
Upínací rozsah S max.: 208 mm. Upínací rozsah T max.: 218 mm.

Průměr: 160
Počet čelistí: 3
E H7: 130 mm.
R: 48 mm, K: 9 mm. T: 73 mm. O: 33 mm. H: 66 mm. S: 10 mm. J: 23 mm. L: 119,4mm. N: 82,4 mm. U: 67 mm.
Velikost kužele: 5. F: 104,8 mm. W: 104,8 mm. V: M10 mm. E: 63,5 mm. G: 12 mm.
Typ upínání: B5.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 91 – 164 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 87 – 160 mm. Upínací rozsah G: 46 – 119 mm. Upínací rozsah R: 109 – 185 mm. Upínací rozsah P: 51 – 128 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 166 mm. Upínací rozsah E: 3 – 76 mm. Upínací rozsah N: 50 – 123 mm. Upínací rozsah J: 35 – 108 mm.
Upínací rozsah S max.: 208 mm. Upínací rozsah T max.: 218 mm.

Průměr: 160
Počet čelistí: 4
E H7: 130 mm.
R: 48 mm, K: 9 mm. T: 73 mm. O: 33 mm. H: 66 mm. S: 10 mm. J: 23 mm. L: 119,4mm. N: 82,4 mm. U: 67 mm.
Velikost kužele: 5. F: 104,8 mm. W: 104,8 mm. V: M10 mm. E: 63,5 mm. G: 12 mm.
Typ upínání: B5.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 91 – 164 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 87 – 160 mm. Upínací rozsah G: 46 – 119 mm. Upínací rozsah R: 109 – 185 mm. Upínací rozsah P: 51 – 128 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 166 mm. Upínací rozsah E: 3 – 76 mm. Upínací rozsah N: 50 – 123 mm. Upínací rozsah J: 35 – 108 mm.
Upínací rozsah S max.: 208 mm. Upínací rozsah T max.: 218 mm.

Průměr: 200
Počet čelistí: 4
E H7: 162 mm.
R: 52 mm, K: 11 mm. T: 76 mm. O: 17,5 mm. H: 74 mm. S: 5 mm. J: 29 mm. L: 127,5mm. N: 87,5 mm. U: 76 mm.
G: 3 x M10 mm. P: 3x11 mm. F: ±0,2: 180 mm.
Typ upínání: B5.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 117 – 200 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 116 – 200 mm. Upínací rozsah G: 56 – 140 mm. Upínací rozsah R: 127 – 207 mm. Upínací rozsah P: 69 – 148 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 176 mm. Upínací rozsah E: 5 – 88 mm. Upínací rozsah N: 57 – 140 mm. Upínací rozsah J: 46 – 125 mm.
Upínací rozsah S max.: 246 mm. Upínací rozsah T max.: 254 mm.

Průměr: 250
Počet čelistí: 3
E H7: 210 mm.
R: 78 mm, K: 12 mm. T: 93 mm. O: 40,5 mm. H: 97,5 mm. S: 12 mm. J: 33 mm. L: 154,5mm. N: 93,5 mm. U: 91 mm.
Velikost kužele: 5. F: 104,8 mm. W: 104,8 mm. V: M10 mm. E: 82,5 mm. G: 12 mm.
Typ upínání: B5.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 154 – 256 mm. Upínací rozsah L: 5 – 107 mm. Upínací rozsah H: 156 – 250 mm. Upínací rozsah G: 68 – 162 mm. Upínací rozsah R: 147 – 270 mm. Upínací rozsah P: 83 – 206 mm. Upínací rozsah F: 5 – 125 mm. Upínací rozsah K: 124 – 247 mm. Upínací rozsah E: 5 – 107 mm. Upínací rozsah N: 66 – 168 mm. Upínací rozsah J: 60 – 183 mm.
Upínací rozsah S max.: 314 mm. Upínací rozsah T max.: 328 mm.

Průměr: 250
Počet čelistí: 4
E H7: 210 mm.
R: 78 mm, K: 12 mm. T: 93 mm. O: 40,5 mm. H: 97,5 mm. S: 12 mm. J: 33 mm. L: 154,5mm. N: 93,5 mm. U: 91 mm.
Velikost kužele: 5. F: 104,8 mm. W: 104,8 mm. V: M10 mm. E: 82,5 mm. G: 12 mm.
Typ upínání: B5.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 154 – 256 mm. Upínací rozsah L: 5 – 107 mm. Upínací rozsah H: 156 – 250 mm. Upínací rozsah G: 68 – 162 mm. Upínací rozsah R: 147 – 270 mm. Upínací rozsah P: 83 – 206 mm. Upínací rozsah F: 5 – 125 mm. Upínací rozsah K: 124 – 247 mm. Upínací rozsah E: 5 – 107 mm. Upínací rozsah N: 66 – 168 mm. Upínací rozsah J: 60 – 183 mm.
Upínací rozsah S max.: 314 mm. Upínací rozsah T max.: 328 mm.

Průměr: 200
Počet čelistí: 4
E H7: 162 mm.
R: 52 mm, K: 11 mm. T: 76 mm. O: 42,5 mm. H: 74 mm. S: 13 mm. J: 29 mm. L: 127,5mm. N:102,5 mm.  U: 76 mm.
Velikost kužele: 6  P: 3x11 mm.   F: ±0,2: 180 mm. W: 133,4 mm.  V: M12 mm. F: 133,4 mm. E: 106,3 mm. G: 14 mm.
Typ upínání: B6.
Třída přesnosti:   standardní přesnost.
Upínací rozsah O: 117 – 200 mm. Upínací rozsah L: 5 – 88 mm. Upínací rozsah H: 116 – 200 mm. Upínací rozsah G: 56 – 140 mm. Upínací rozsah R: 127 – 207 mm. Upínací rozsah P: 69 – 148 mm. Upínací rozsah F: 5 – 83 mm. Upínací rozsah K: 105 – 185 mm. Upínací rozsah E: 5 – 88 mm. Upínací rozsah N: 57 – 140 mm. Upínací rozsah J: 46 – 125 mm.
Upínací rozsah S max.: 246 mm. Upínací rozsah T max.: 254 mm.

Průměr: 315
Počet čelistí: 4
E H7: 265 mm.
R: 108 mm, K: 14 mm. T: 124 mm. O: 59 mm. H: 123 mm. S: 14 mm. J: 40 mm. L: 184,4 mm. N: 131,4 mm. U: 108 mm.
Velikost kužele: 8. F: 171,4 mm. W: 171,4 mm. V: M16 mm. E: 139,7 mm. G: 18 mm.
Typ upínání: B8.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 193 – 321 mm. Upínací rozsah L: 8 – 131 mm. Upínací rozsah H: 188 – 315 mm. Upínací rozsah G: 74 – 201 mm. Upínací rozsah R: 174 – 305 mm. Upínací rozsah P: 99 – 225 mm. Upínací rozsah F: 8 – 131 mm. Upínací rozsah K: 145 – 273 mm. Upínací rozsah E: 8 – 136 mm. Upínací rozsah N: 79 – 207 mm. Upínací rozsah J: 65 – 193 mm.
Upínací rozsah S max.: 392 mm. Upínací rozsah T max.: 382 mm.

Průměr: 400
Počet čelistí: 4
E H7: 350 mm.
R: 137 mm, K: 17 mm. T: 126 mm. O: 55 mm. H: 152,5 mm. S: 14 mm. J: 50 mm. L: 202,9 mm. N: 140,9 mm. U: 122 mm.
Velikost kužele: 8. F: 171,4 mm. W: 171,4 mm. V: M16 mm. E: 139,7 mm. G: 18 mm.
Typ upínání: B8.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 224 – 406 mm. Upínací rozsah L: 10 – 187 mm. Upínací rozsah H: 223 – 400 mm. Upínací rozsah G: 90 – 268 mm. Upínací rozsah R: 189 – 358 mm. Upínací rozsah P: 118 – 290 mm. Upínací rozsah F: 10 – 187 mm. Upínací rozsah K: 173 – 350 mm. Upínací rozsah E: 10 – 187 mm. Upínací rozsah N: 92 – 274 mm. Upínací rozsah J: 105 – 282 mm.
Upínací rozsah S max.: 498 mm. Upínací rozsah T max.: 454 mm.

Průměr: 315
Počet čelistí: 4
E H7: 265 mm.
R: 108 mm, K: 14 mm. T: 124 mm. O: 59 mm. H: 123 mm. S: 16 mm. J: 40 mm. L: 184,4 mm. N: 131,4 mm. U: 108 mm.
Velikost kužele: 11. F: 235 mm. W: 235 mm. V: M20 mm. E: 196,8 mm. G: 22 mm.
Typ upínání: B11.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 193 – 321 mm. Upínací rozsah L: 8 – 131 mm. Upínací rozsah H: 188 – 315 mm. Upínací rozsah G: 74 – 201 mm. Upínací rozsah R: 174 – 305 mm. Upínací rozsah P: 99 – 225 mm. Upínací rozsah F: 8 – 131 mm. Upínací rozsah K: 145 – 273 mm. Upínací rozsah E: 8 – 136 mm. Upínací rozsah N: 79 – 207 mm. Upínací rozsah J: 65 – 193 mm.
Upínací rozsah S max.: 392 mm. Upínací rozsah T max.: 382 mm.

Průměr: 315
Počet čelistí: 4
E H7: 265 mm.
R: 108 mm, K: 14 mm. T: 139 mm. O: 74 mm. H: 123 mm. S: 16 mm. J: 40 mm. L: 199,4 mm. N: 146,4 mm. U: 108 mm.
Velikost kužele: 11. F: 235 mm. V: M20 mm. E: 196,8 mm. G: 30,2 mm.
Typ upínání: C11.
Třída přesnosti: standardní přesnost.
Upínací rozsah O: 193 – 321 mm. Upínací rozsah L: 8 – 131 mm. Upínací rozsah H: 188 – 315 mm. Upínací rozsah G: 74 – 201 mm. Upínací rozsah R: 174 – 305 mm. Upínací rozsah P: 99 – 225 mm. Upínací rozsah F: 8 – 131 mm. Upínací rozsah K: 145 – 273 mm. Upínací rozsah E: 8 – 136 mm. Upínací rozsah N: 79 – 207 mm. Upínací rozsah J: 65 – 193 mm.
Upínací rozsah S max.: 392 mm. Upínací rozsah T max.: 382 mm.

Průměr: 400
Počet čelistí: 4
E H7: 350 mm.
R: 144 mm, K: 17 mm. T: 148 mm. O: 77 mm. H: 152,5 mm. S: 14 mm. J: 50 mm. L: 224,9 mm. N: 162,9 mm. U: 122 mm.
Velikost kužele: 11. F: 235 mm. E: 196,8 mm. G: 30,2 mm.
Typ upínání: D11.
Třída přesnosti: zvýšená přesnost SUPERIOR.
Upínací rozsah O: 224 – 406 mm. Upínací rozsah L: 10 – 187 mm. Upínací rozsah H: 223 – 400 mm. Upínací rozsah G: 90 – 268 mm. Upínací rozsah R: 189 – 358 mm. Upínací rozsah P: 118 – 290 mm. Upínací rozsah F: 10 – 187 mm. Upínací rozsah K: 173 – 350 mm. Upínací rozsah E: 10 – 187 mm. Upínací rozsah N: 92 – 274 mm. Upínací rozsah J: 105 – 282 mm.
Upínací rozsah S max.: 498 mm. Upínací rozsah T max.: 454 mm.
