Univerzální sklíčidlo samostředící

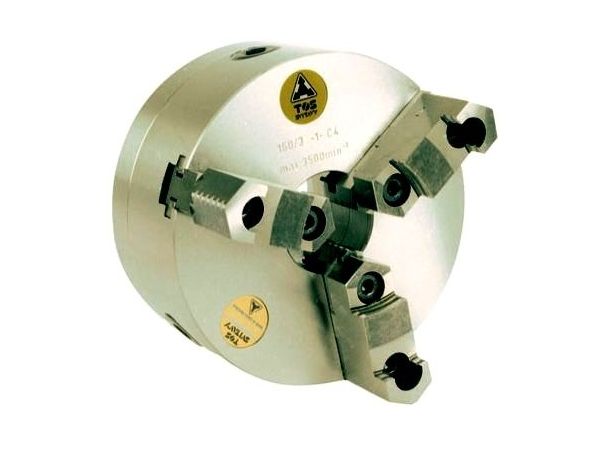

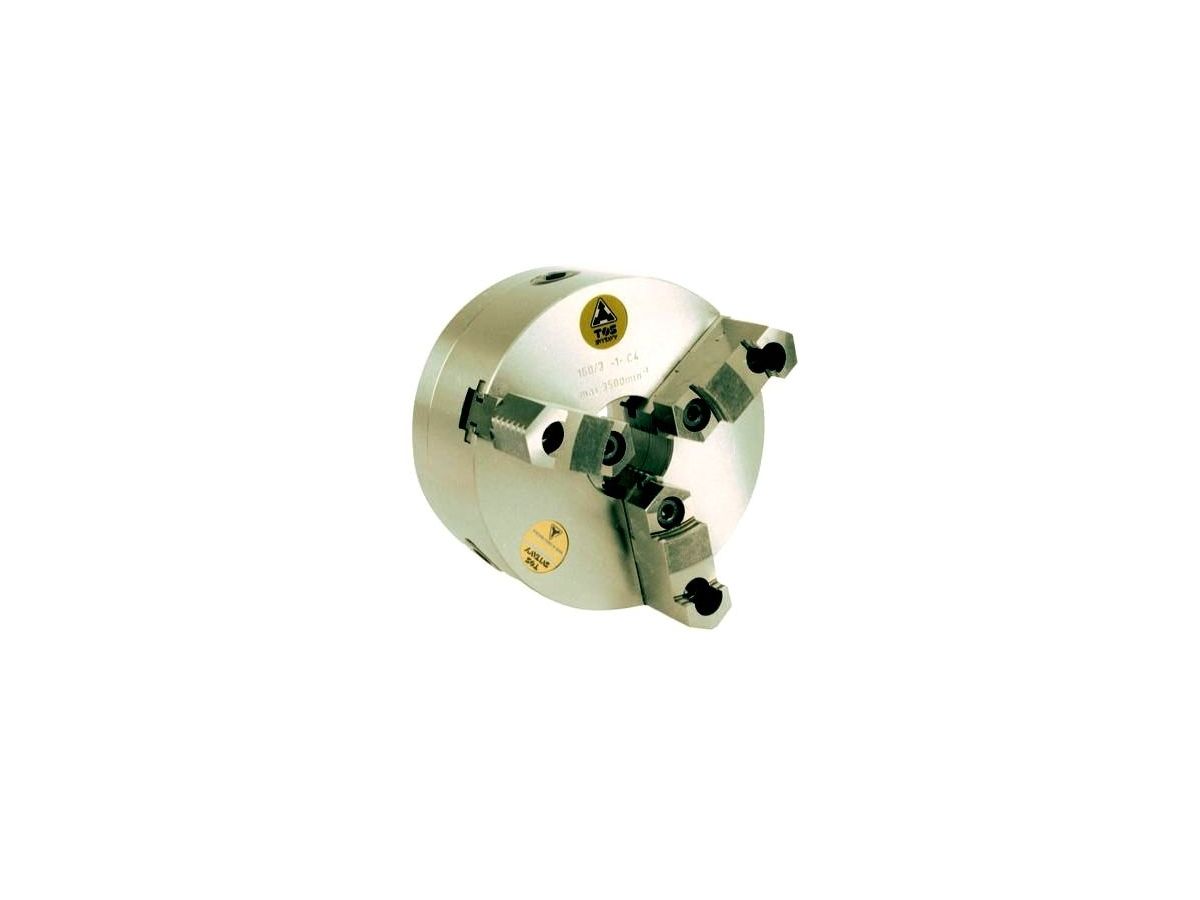

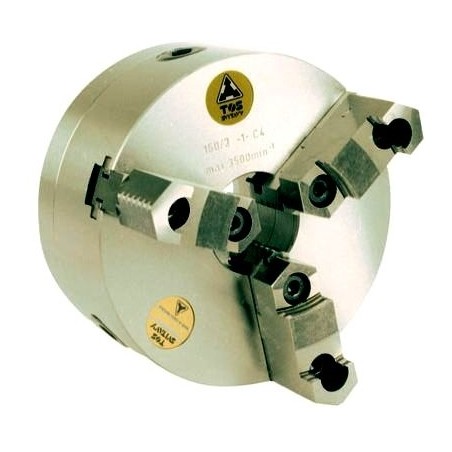

Univerzální sklíčidlo - samostředící se zkrácenou stavební délkou IUT - se základními čelist 243804

• Průměr: 250
• Počet čelistí: 3

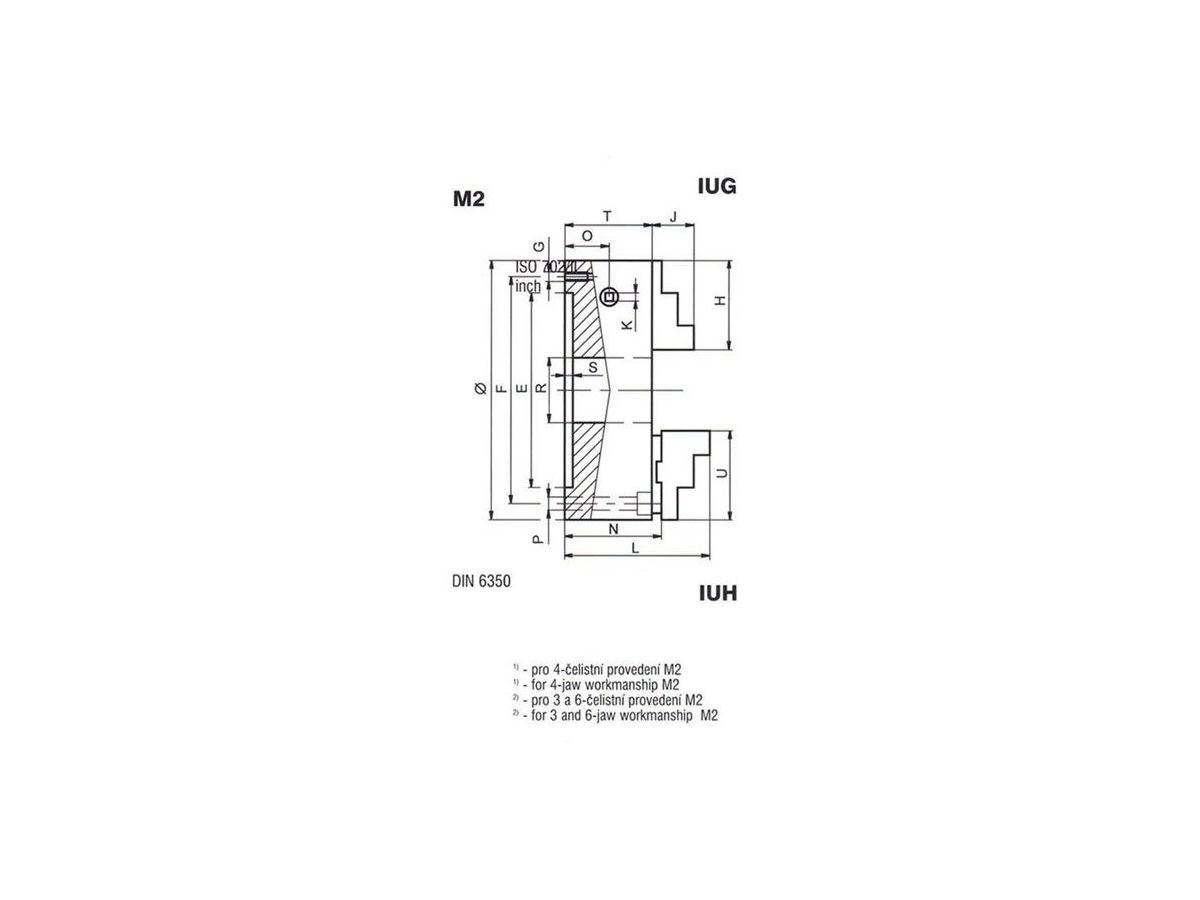

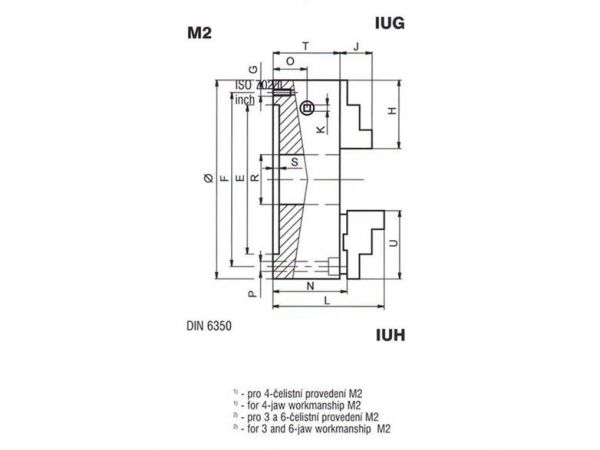

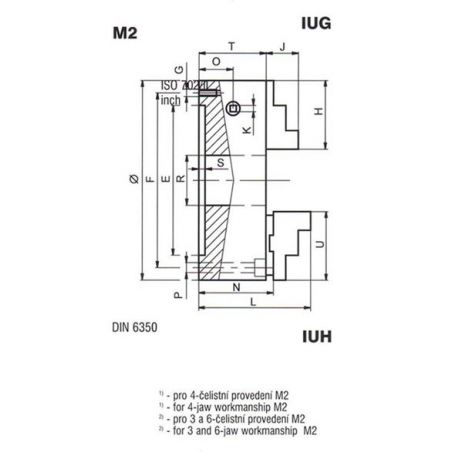

• R: 62 mm, K: 12 mm. T: 88 mm. O:  35,5 mm. H: 97,5 mm. S: 10 mm. J: 33 mm. L: 149,5 mm. N: 99,5 mm. U: 67 mm.
• Velikost kužele: 4.  F:  82,6 mm.  W: 85 mm. V: M10 mm. E: 63,5 mm. G: 15,9 mm.
• Typ upínání: B4.
• Třída přesnosti: zvýšená přesnost SUPERIOR.

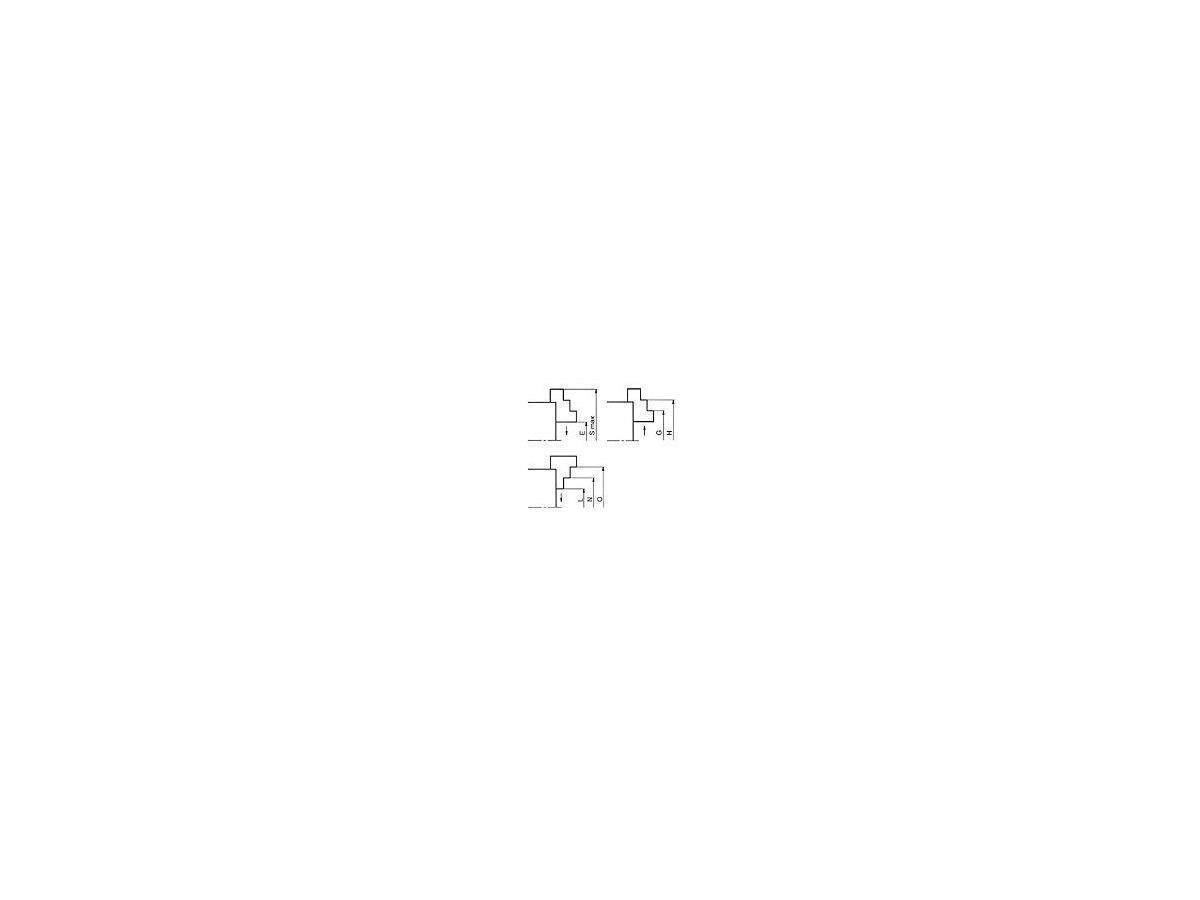

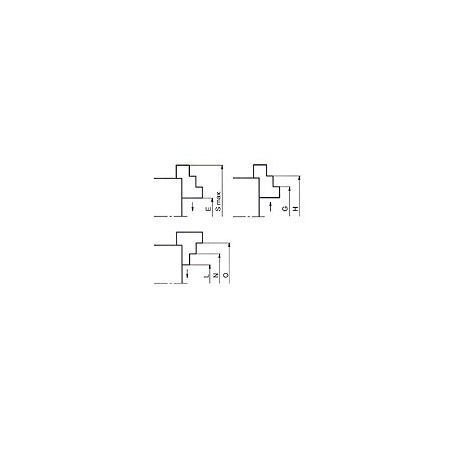

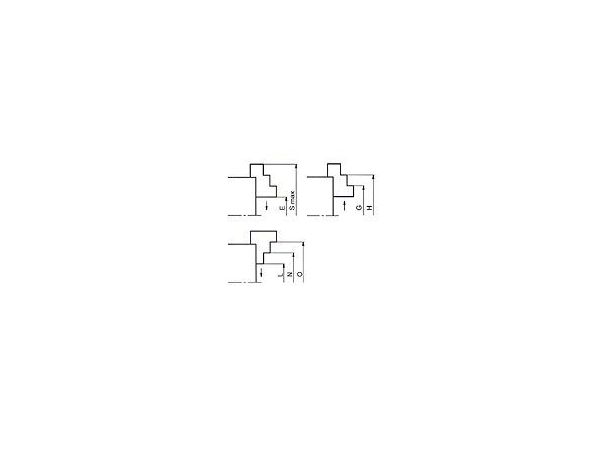

• Upínací rozsah O: 154 – 256 mm. Upínací rozsah L: 5 – 107 mm. Upínací rozsah H: 156 – 250 mm. Upínací rozsah G: 68 – 162 mm. Upínací rozsah R: 147 – 270 mm. Upínací rozsah P: 83 – 206 mm. Upínací rozsah F: 5 – 125 mm. Upínací rozsah K: 124 – 247 mm. Upínací rozsah E: 5 – 107 mm. Upínací rozsah N: 66 – 168 mm. Upínací rozsah J: 60 – 183 mm.
• Upínací rozsah S max.: 314 mm. Upínací rozsah T max.: 328 mm.

     Univerzální sklíčidlo - samostředící se zkrácenou stavební délkou IUT - se základními čelist 243804

• Průměr: 160
• Počet čelistí: 4
• R: 48 mm, K: 9 mm. T: 82 mm. O:  42 mm. H: 66 mm. S: 10 mm. J: 23 mm. L: 128,4mm. N: 91,4 mm. U: 67 mm.
• Velikost kužele: 4.  F:  82,6 mm.  W: 85 mm. V: M10 mm. E: 63,5 mm. G: 15,9 mm.
• Typ upínání: D4.
• Třída přesnosti:  zvýšená přesnost SUPERIOR.
• Upínací rozsah O: 91 – 164 mm. Upínací rozsah L: 3 – 76 mm. Upínací rozsah H: 87 – 160 mm. Upínací rozsah G: 46 – 119 mm. Upínací rozsah R: 109 – 185 mm. Upínací rozsah P: 51 – 128 mm. Upínací rozsah F: 3 – 76 mm. Upínací rozsah K: 91 – 166 mm. Upínací rozsah E: 3 – 76 mm. Upínací rozsah N: 50 – 123 mm. Upínací rozsah J: 35 – 108 mm.
• Upínací rozsah S max.: 208 mm. Upínací rozsah T max.: 218 mm.
