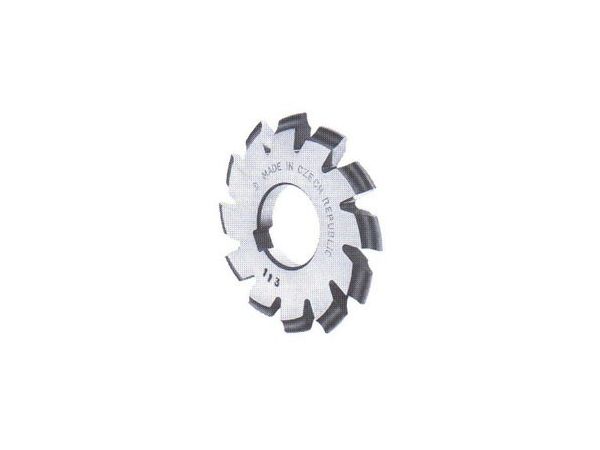

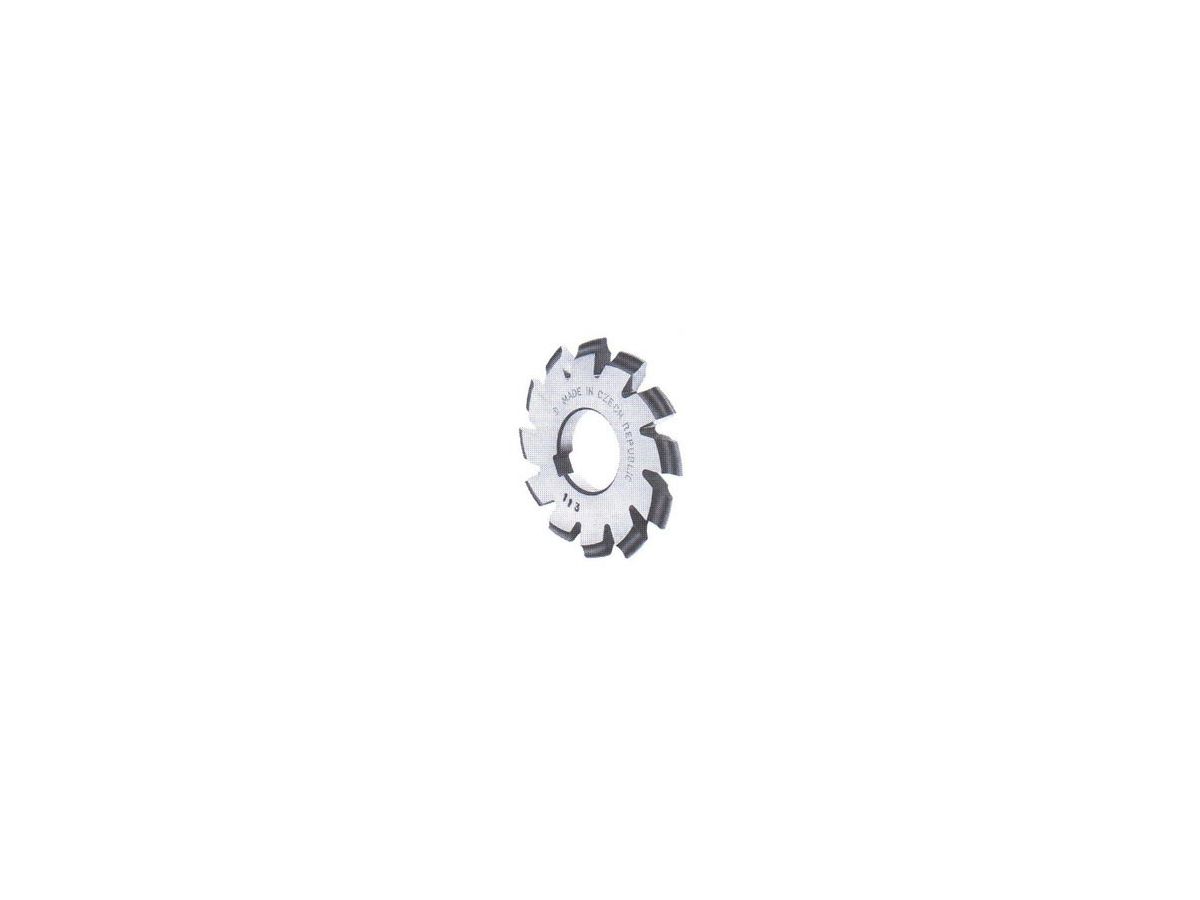

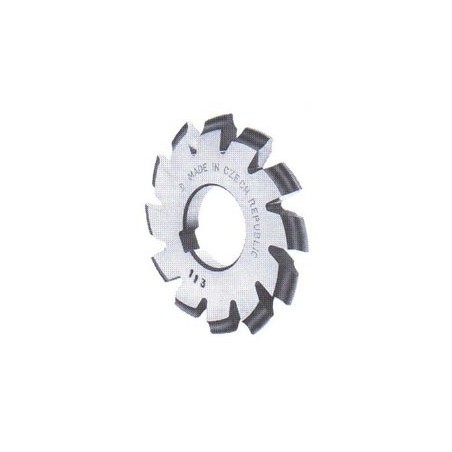

Tvarová kotoučová fréza na evolventní ozubení 222509

Tvarová kotoučová fréza na evolventní ozubení 222509

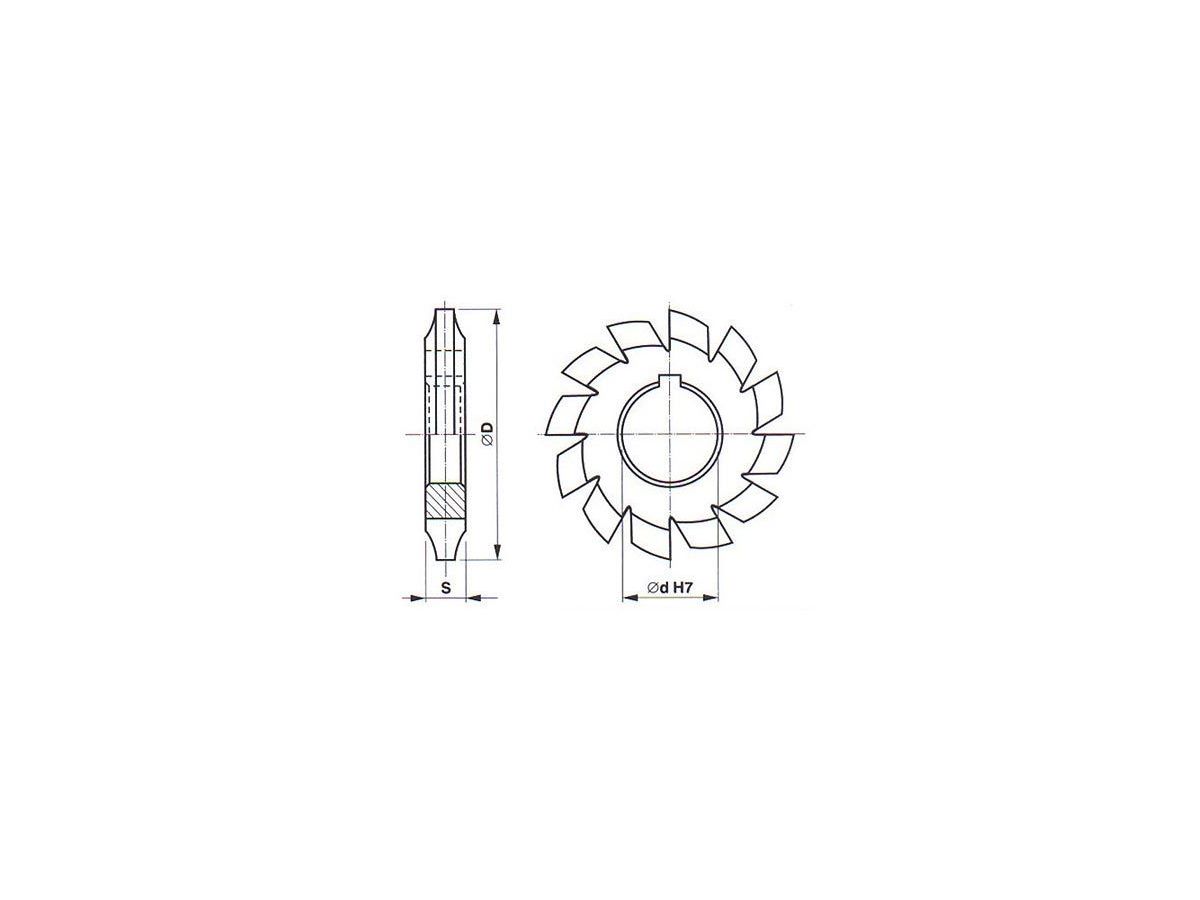

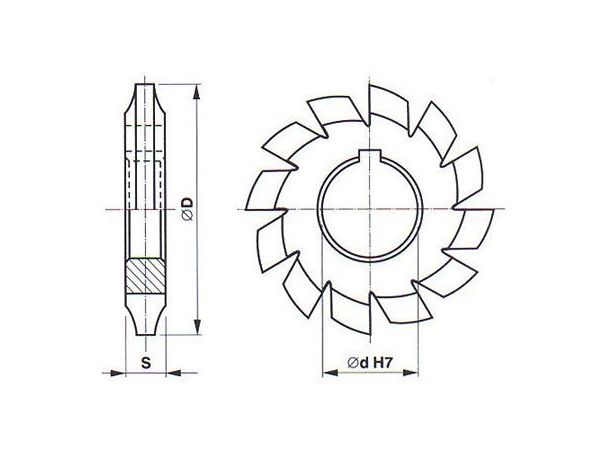

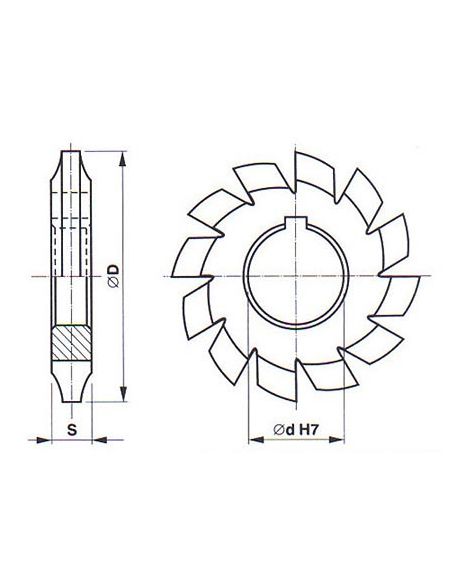

• Fréza číslo: 1.
• průměr d: 16 mm.
• s: 3 mm.
• průměr D: 40 mm.
• Počet zubů kola: 12 – 13.
• MODUL: 0,6.


• Použití: Frézy jsou určeny k výrobě evolventního ozubení dělícím způsobem.

Tvarová kotoučová fréza na evolventní ozubení 222509

• Fréza číslo: 1.
• průměr d: 16 mm.
• s: 3,5 mm.
• průměr D: 40 mm.
• Počet zubů kola: 12 – 13.
• MODUL: 0,8.


• Použití: Frézy jsou určeny k výrobě evolventního ozubení dělícím způsobem.

Tvarová kotoučová fréza na evolventní ozubení 222509

• Fréza číslo: 2.
• průměr d: 13 mm.
• s: 3 mm.
• průměr D: 32 mm.
• Počet zubů kola: 14 – 15.
• MODUL: 0,5.


• Použití: Frézy jsou určeny k výrobě evolventního ozubení dělícím způsobem.

Tvarová kotoučová fréza na evolventní ozubení 222509

• Fréza číslo: 2.
• průměr d: 16 mm.
• s: 3 mm.
• průměr D: 40 mm.
• Počet zubů kola: 14 – 15.
• MODUL: 0,6.


• Použití: Frézy jsou určeny k výrobě evolventního ozubení dělícím způsobem.

Tvarová kotoučová fréza na evolventní ozubení 222509

• Fréza číslo: 2.
• průměr d: 16 mm.
• s: 3,5 mm.
• průměr D: 40 mm.
• Počet zubů kola: 14 – 15.
• MODUL: 0,8.


• Použití: Frézy jsou určeny k výrobě evolventního ozubení dělícím způsobem.

Tvarová kotoučová fréza na evolventní ozubení 222509

• Fréza číslo: 3.
• průměr d: 16 mm.
• s: 3 mm.
• průměr D: 40 mm.
• Počet zubů kola: 16 – 20.
• MODUL: 0,6.


• Použití: Frézy jsou určeny k výrobě evolventního ozubení dělícím způsobem.

Tvarová kotoučová fréza na evolventní ozubení 222509

• Fréza číslo: 3.
• průměr d: 16 mm.
• s: 3,5 mm.
• průměr D: 40 mm.
• Počet zubů kola: 16 – 20.
• MODUL: 0,7.


• Použití: Frézy jsou určeny k výrobě evolventního ozubení dělícím způsobem.

Tvarová kotoučová fréza na evolventní ozubení 222509

• Fréza číslo: 3.
• průměr d: 16 mm.
• s: 3,5 mm.
• průměr D: 40 mm.
• Počet zubů kola: 16 – 20.
• MODUL: 0,8.


• Použití: Frézy jsou určeny k výrobě evolventního ozubení dělícím způsobem.

Tvarová kotoučová fréza na evolventní ozubení 222509

• Fréza číslo: 4.
• průměr d: 13 mm.
• s: 3 mm.
• průměr D: 32 mm.
• Počet zubů kola: 21 – 25.
• MODUL: 0,5.


• Použití: Frézy jsou určeny k výrobě evolventního ozubení dělícím způsobem.

Tvarová kotoučová fréza na evolventní ozubení 222509

• Fréza číslo: 4.
• průměr d: 16 mm.
• s: 3 mm.
• průměr D: 40 mm.
• Počet zubů kola: 21 – 25.
• MODUL: 0,6.


• Použití: Frézy jsou určeny k výrobě evolventního ozubení dělícím způsobem.

Tvarová kotoučová fréza na evolventní ozubení 222509

• Fréza číslo: 4.
• průměr d: 16 mm.
• s: 3,5 mm.
• průměr D: 40 mm.
• Počet zubů kola: 21 – 25.
• MODUL: 0,8.


• Použití: Frézy jsou určeny k výrobě evolventního ozubení dělícím způsobem.

Tvarová kotoučová fréza na evolventní ozubení 222509

• Fréza číslo: 5.
• průměr d: 13 mm.
• s: 3 mm.
• průměr D: 32 mm.
• Počet zubů kola: 26 – 34.
• MODUL: 0,5.


• Použití: Frézy jsou určeny k výrobě evolventního ozubení dělícím způsobem.

Tvarová kotoučová fréza na evolventní ozubení 222509

• Fréza číslo: 5.
• průměr d: 16 mm.
• s: 3,5 mm.
• průměr D: 40 mm.
• Počet zubů kola: 26 – 34.
• MODUL: 0,8.


• Použití: Frézy jsou určeny k výrobě evolventního ozubení dělícím způsobem.

Tvarová kotoučová fréza na evolventní ozubení 222509

• Fréza číslo: 6.
• průměr d: 13 mm.
• s: 3 mm.
• průměr D: 32 mm.
• Počet zubů kola: 35 – 54.
• MODUL: 0,5.


• Použití: Frézy jsou určeny k výrobě evolventního ozubení dělícím způsobem.

Tvarová kotoučová fréza na evolventní ozubení 222509

• Fréza číslo: 6.
• průměr d: 16 mm.
• s: 3 mm.
• průměr D: 40 mm.
• Počet zubů kola: 35 – 54.
• MODUL: 0,6.


• Použití: Frézy jsou určeny k výrobě evolventního ozubení dělícím způsobem.

Tvarová kotoučová fréza na evolventní ozubení 222509

• Fréza číslo: 6.
• průměr d: 16 mm.
• s: 3,5 mm.
• průměr D: 40 mm.
• Počet zubů kola: 35 – 54.
• MODUL: 0,8.


• Použití: Frézy jsou určeny k výrobě evolventního ozubení dělícím způsobem.

Tvarová kotoučová fréza na evolventní ozubení 222509

• Fréza číslo: 7.
• průměr d: 13 mm.
• s: 3 mm.
• průměr D: 32 mm.
• Počet zubů kola: 55 – 134.
• MODUL: 0,5.


• Použití: Frézy jsou určeny k výrobě evolventního ozubení dělícím způsobem.

Tvarová kotoučová fréza na evolventní ozubení 222509

• Fréza číslo: 7.
• průměr d: 16 mm.
• s: 3,5 mm.
• průměr D: 40 mm.
• Počet zubů kola: 55 – 134.
• MODUL: 0,7.


• Použití: Frézy jsou určeny k výrobě evolventního ozubení dělícím způsobem.

Tvarová kotoučová fréza na evolventní ozubení 222509

• Fréza číslo: 7.
• průměr d: 16 mm.
• s: 3,5 mm.
• průměr D: 40 mm.
• Počet zubů kola: 55 – 134.
• MODUL: 0,8.


• Použití: Frézy jsou určeny k výrobě evolventního ozubení dělícím způsobem.

Tvarová kotoučová fréza na evolventní ozubení 222509

• Fréza číslo: 8.
• průměr d: 13 mm.
• s: 3 mm.
• průměr D: 32 mm.
• Počet zubů kola: 135 a více.
• MODUL: 0,5.


• Použití: Frézy jsou určeny k výrobě evolventního ozubení dělícím způsobem.

Tvarová kotoučová fréza na evolventní ozubení 222509

• Fréza číslo: 8.
• průměr d: 16 mm.
• s: 3,5 mm.
• průměr D: 40 mm.
• Počet zubů kola: 135 a více.
• MODUL: 0,7.


• Použití: Frézy jsou určeny k výrobě evolventního ozubení dělícím způsobem.

Tvarová kotoučová fréza na evolventní ozubení 222509

• Fréza číslo: 8.
• průměr d: 16 mm.
• s: 3,5 mm.
• průměr D: 40 mm.
• Počet zubů kola: 135 a víc.
• MODUL: 0,8.


• Použití: Frézy jsou určeny k výrobě evolventního ozubení dělícím způsobem.
