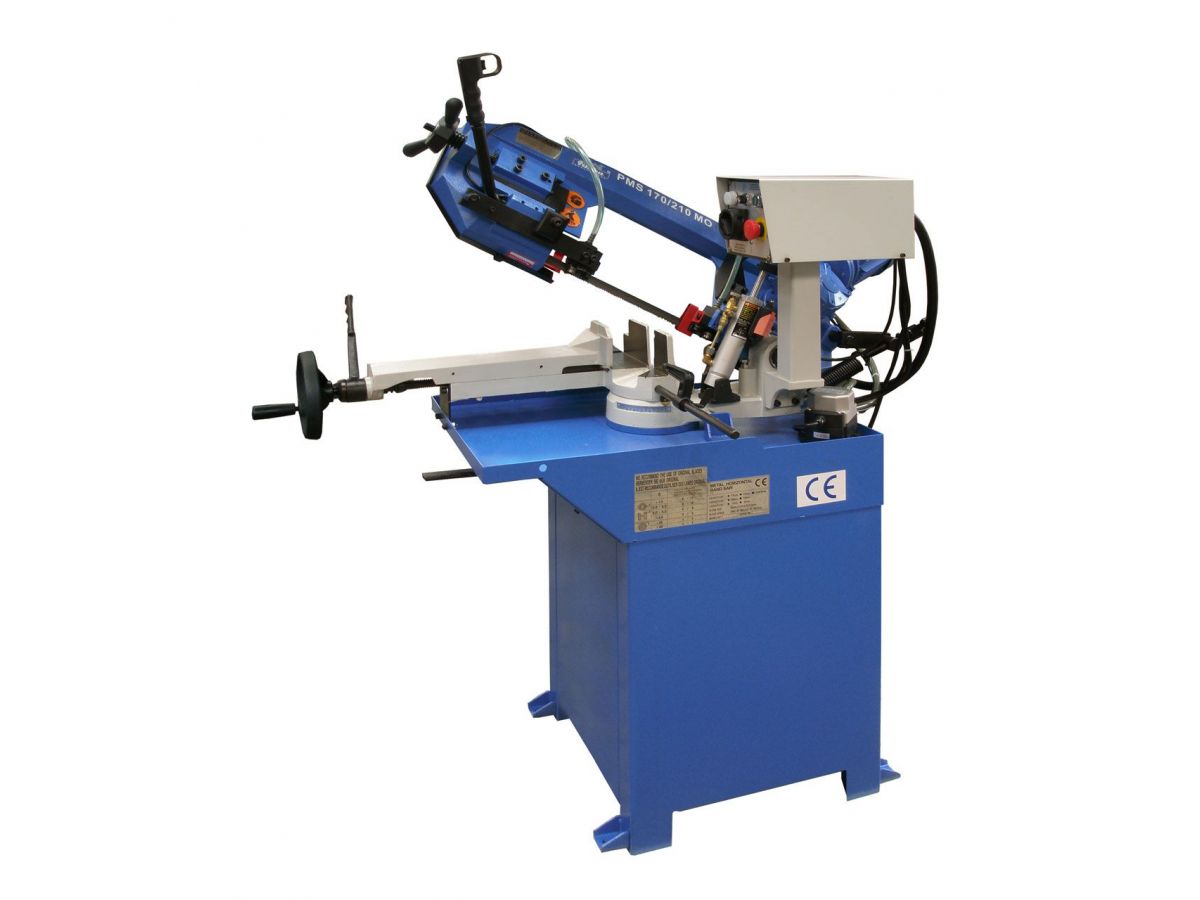

Pásová pila na kov PMS 170/210 MO Pilana

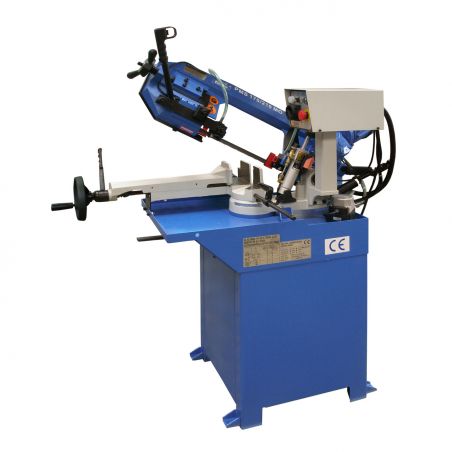

Pásová pila PMS 170/210 MO patří mezi nejpopulárnější gravitační pásové pily na trhu s více jak tisíci prodanými kusy za deset let. Konstrukce stroje je osvědčená a neměnná, což zajišťuje stabilní dodávky všech komponentů stroje i po deseti letech provozu. Ovládání stroje je uzpůsobeno tak, aby obsluha vykonávala co nejmíň zbytečných pohybů při seřizování pásové pily. Stroj se také vyznačuje velkou kvalitou mechanického zpracování. Na pile lze dělit konstrukční ocel i legovanou ocel v různé profilaci do maximální tloušťky 1mm včetně plných tyčí až do průměru 170mm.

Rameno pásové pily

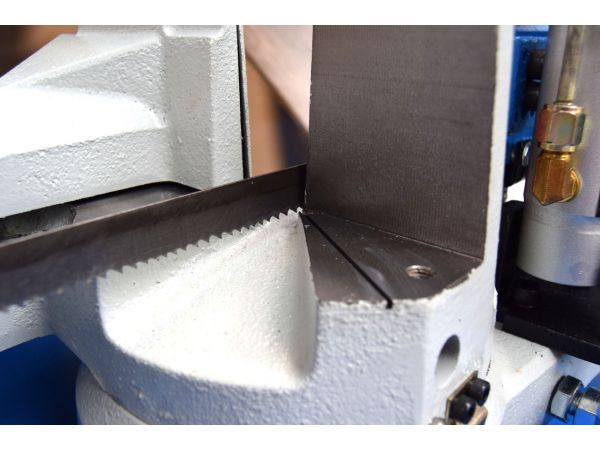

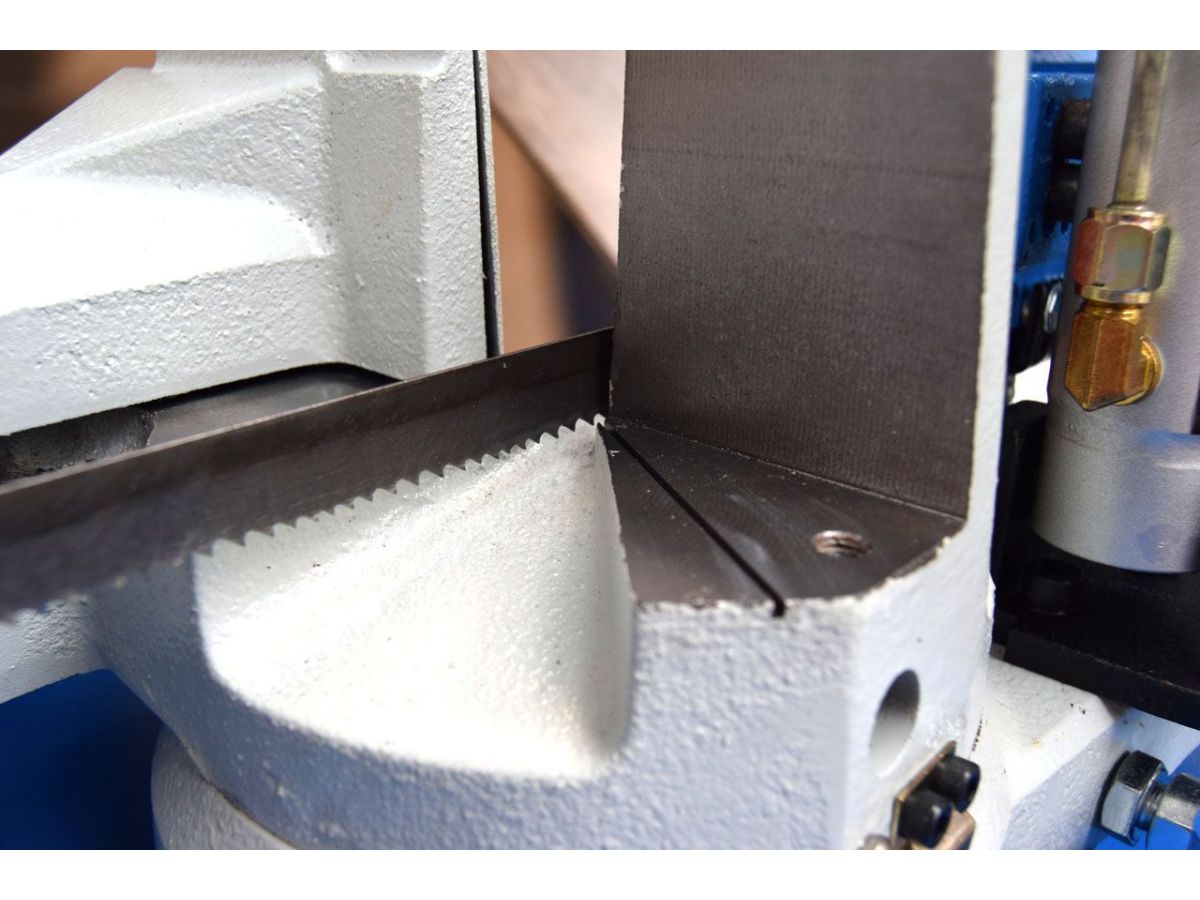

Rameno pily je jeden celistvý odlitý kus litiny, což je u kloubových pil nejlepší možné řešení. Litina díky svým mechanickým vlastnostem výborně absorbuje mikro-vibrace, které vznikají pří každém dělení pilovým pásem. Celková konstrukce ramene tedy zvyšuje životnost pilového pásu, protože eliminací mikro-vibrací dojde ke snížení tření mezí HSS zubem pilového pásu a řezanou ocelí. Robustní rameno pily je usazeno na kloubu s nezničitelnými kuželovými ložisky. Jeho vyvážení je uzpůsobeno tak, aby obsluze stačilo vyvinout jen málo síly pro jeho zvednutí i bez pomocí proti vratných pružin pro ruční řezání.

Řezání úkosů

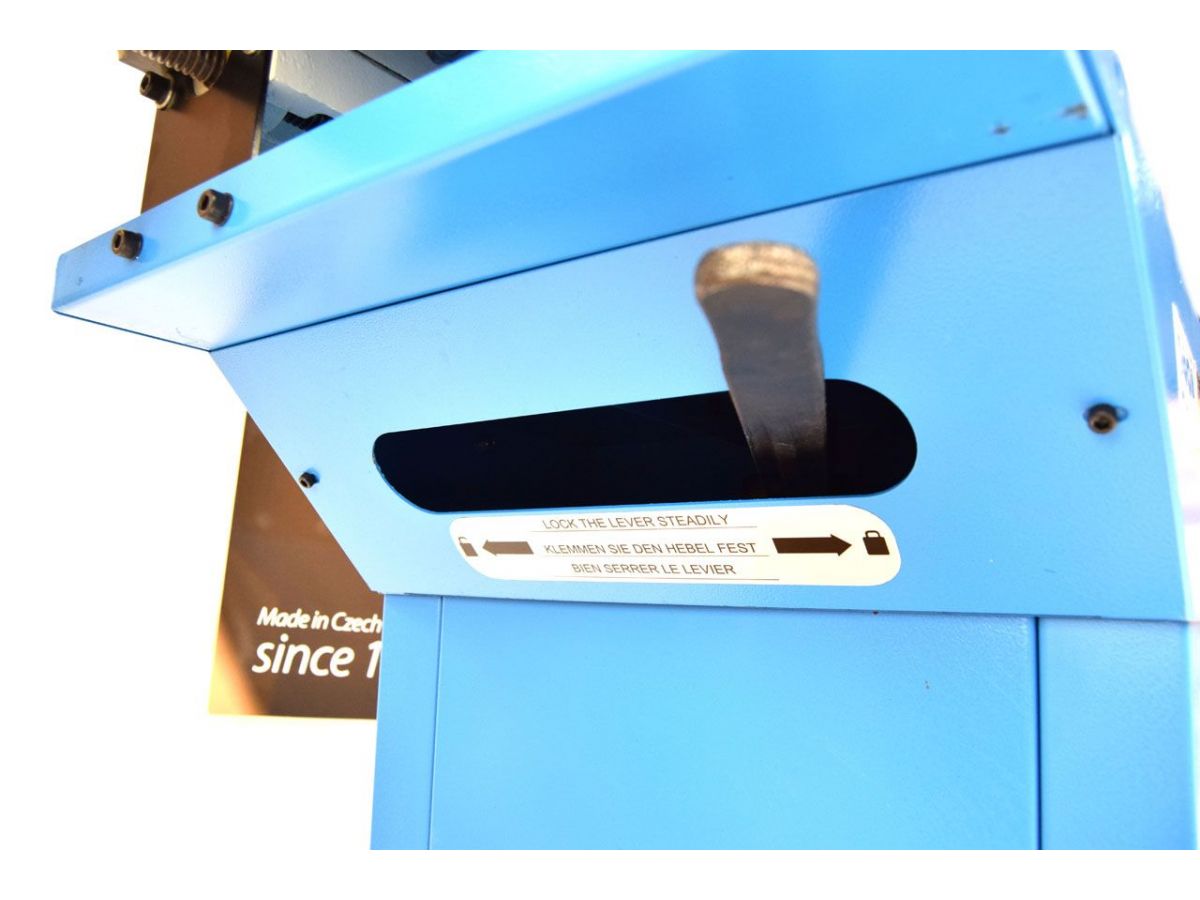

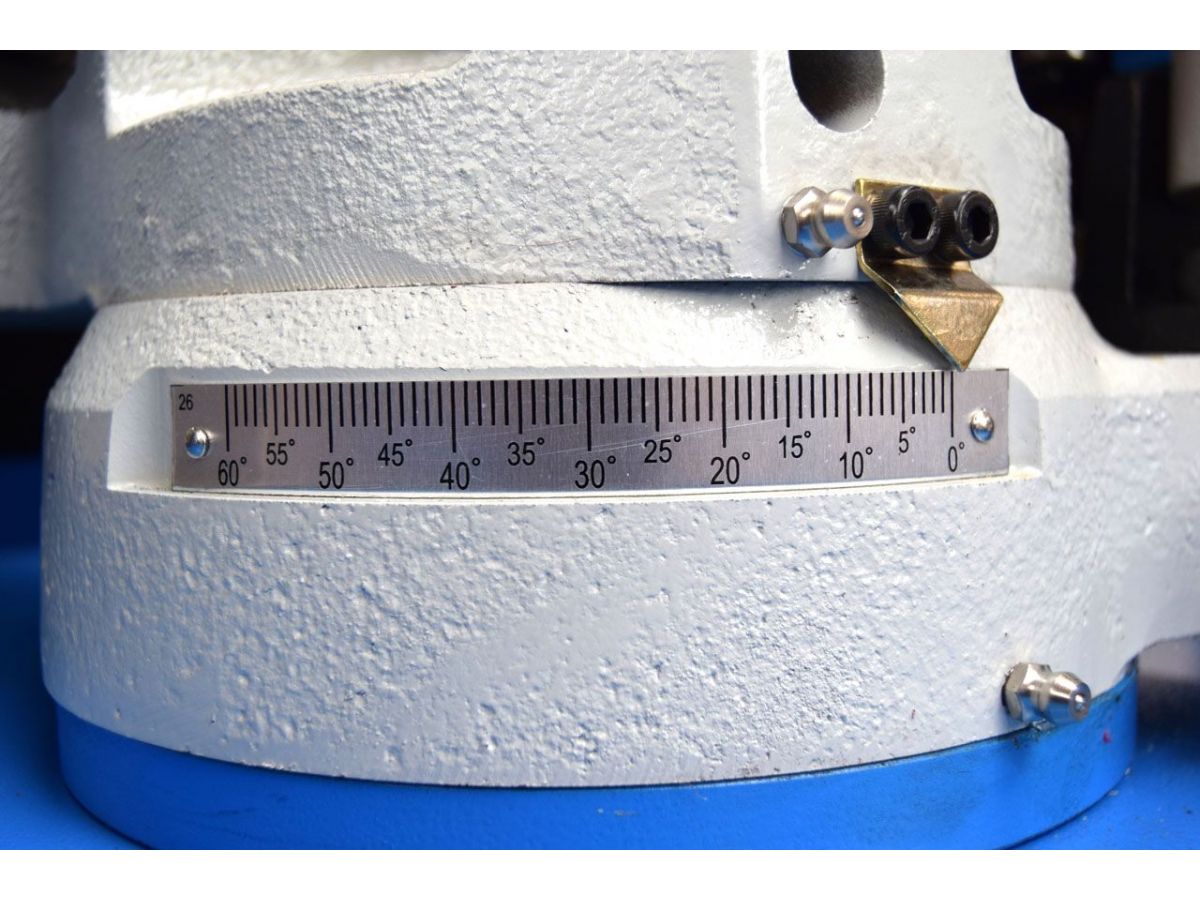

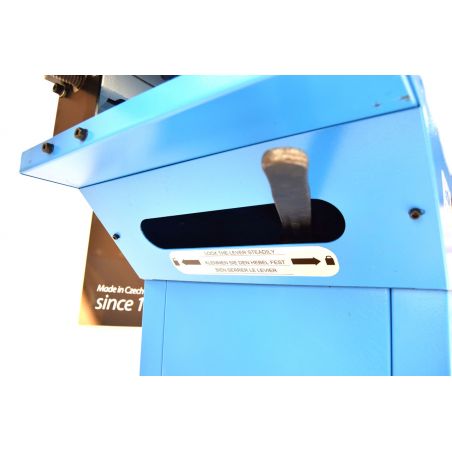

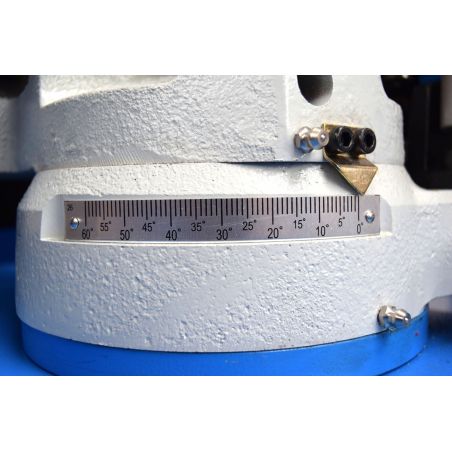

Gravitační pásová pila má snadné nastavení ramene do úhlu pomocí ruční zajišťovací páky. Na levou stranu až do úhlu 60°, kde lze řezat maximální do Ø70 mm. Při nastavení ramene do úhlu 45° lze řezat až do Ø120 mm.

Upínání materiálu

Osvědčený systém upínání materiálu, kde rychle nastavíte polohu posuvné čelisti svěráku za pomocí ručního kola.

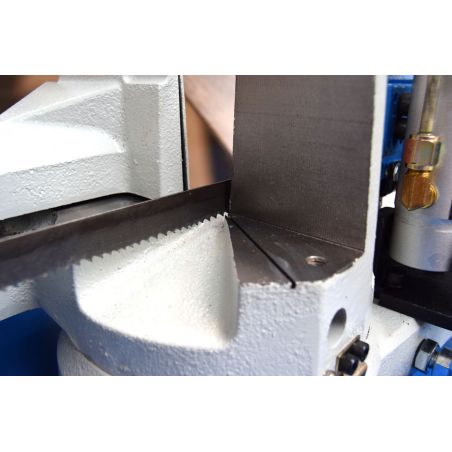

K pevnému uchopení materiálu slouží polohovatelná litinová páka, která zajistí pevné svěření různých profilací materiálu včetně rotačních tyčí, kde jsou styčné body uchopení nejmenší. Pevné uchopení materiálu ve svěráku je velmi důležitá, protože jakýkoliv pohyb děleného materiálu při řezu znamená zničení pilového pásu.

Chlazení pily

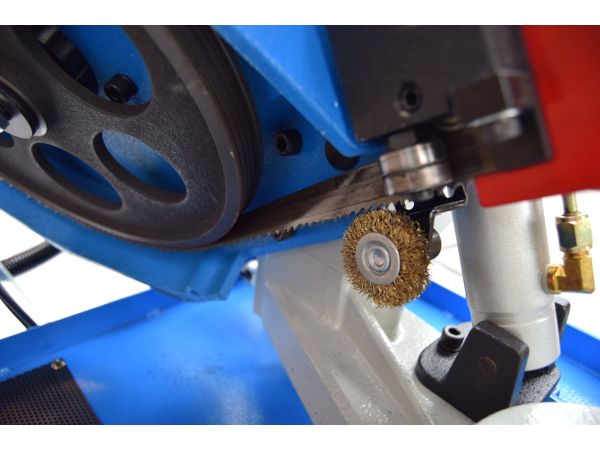

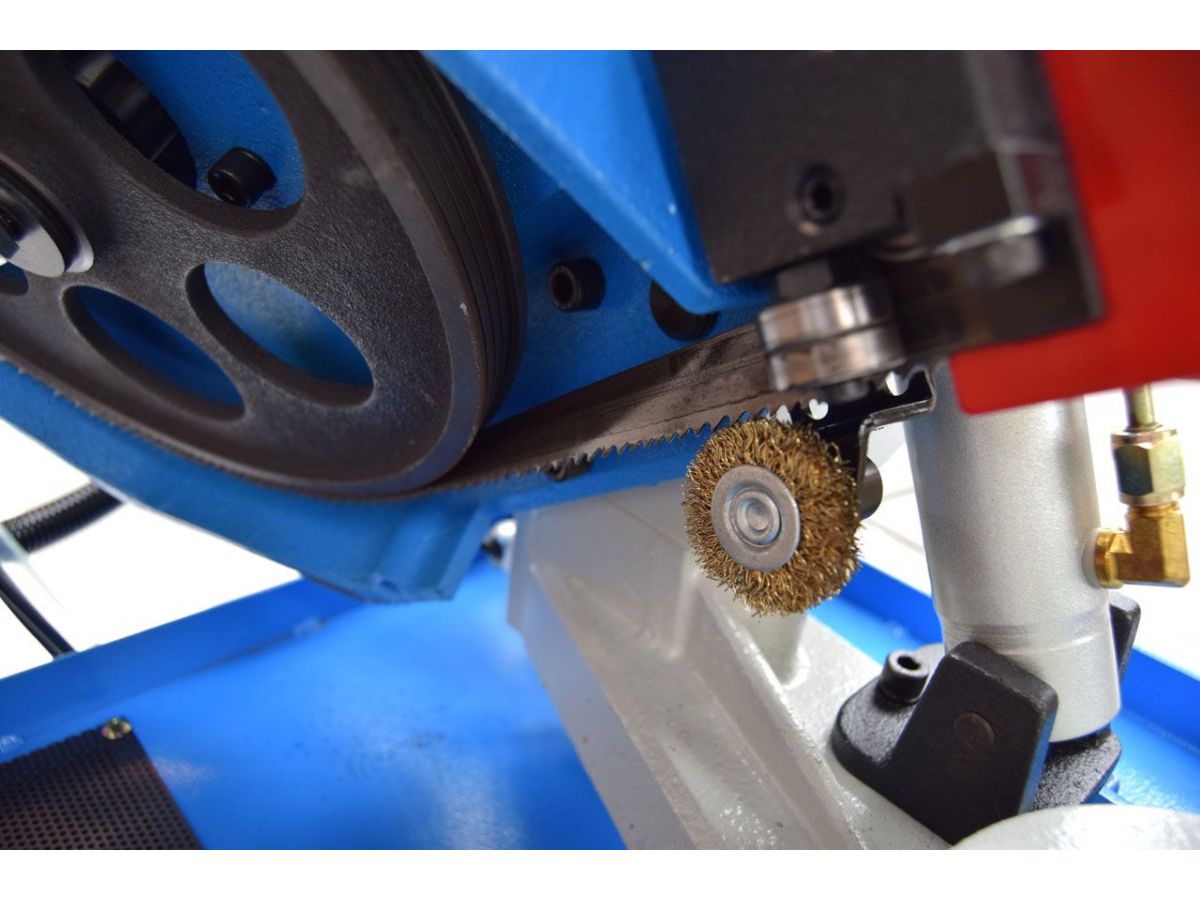

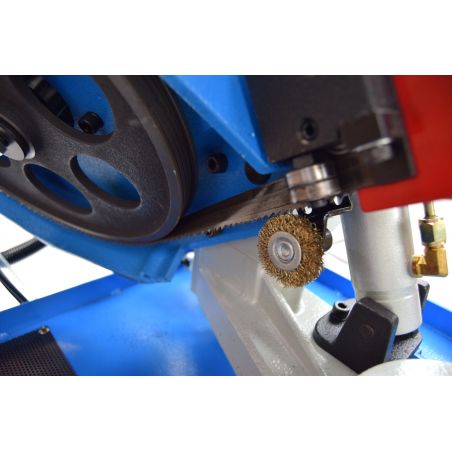

Chlazení pily je praktický vyvedeno do vodících kostek pro co nejvyšší účinnost chlazení. Cyklus chlazení se spouští automaticky s pilových pásem a lze ho snadno regulovat na škrtícím ventilu. Nádrž chlazení je snadno dostupná pro pohledné čištění. Součásti pily je odkapávací plech.

Technické parametry pily:

Napětí: 400 V
Motor: 0,75 kW
Rozměr pásu: 2110 x 20 x 0,9 mm
Rychlost pásu: 40, 80 m/min.
Maximální řezný průměr: 170 mm
Rozměry stroje: 1500 x 800 x 1620 mm
Hmotnost stroje: 156 kg
Hmotnost balení: 170 kg

Maximální rozměry řezaného materiálu:

	Profil kulatý	Profil čtvercový	Profil obdélníkový
0°	170 mm	170 x 170 mm	210 x 95 mm
45°	120 mm	110 x 110 mm
60°	70 mm	60 x 60 mm
