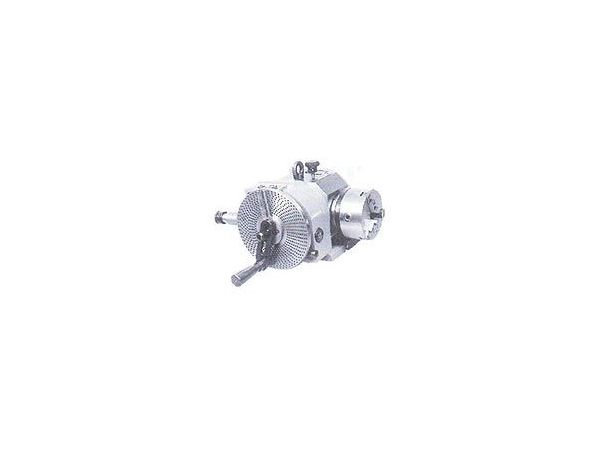

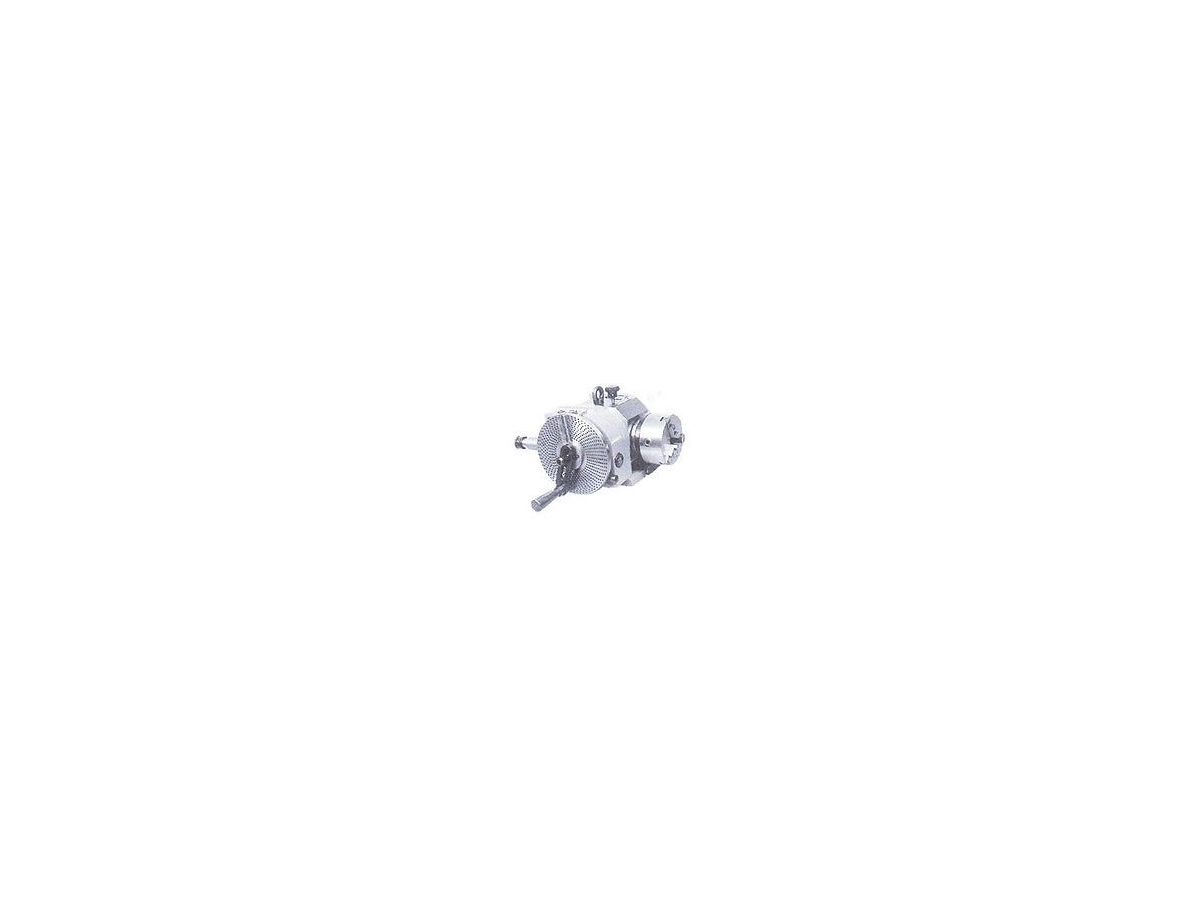

Dělící přístroj univerzální

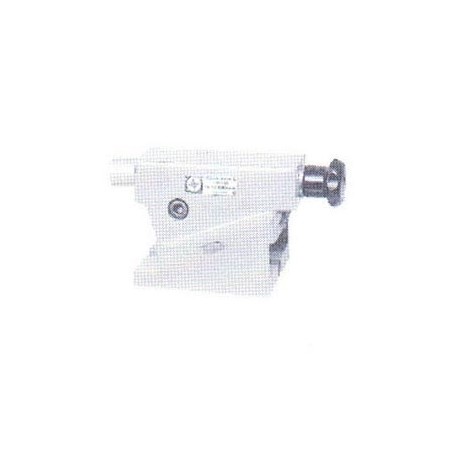

Dělící přístroj univerzální - DU 244180

• Kužel ve vřetenu MORSE/strmý: 4/40.
• Průměr otvoru vřetena: 22 mm.
• Chyba při přímém dělení -30 – 30 sek.

• Házení vřetena kužele: 0,01.
• Rozsah náklonu dělící hlavy: -10 – 100 °.

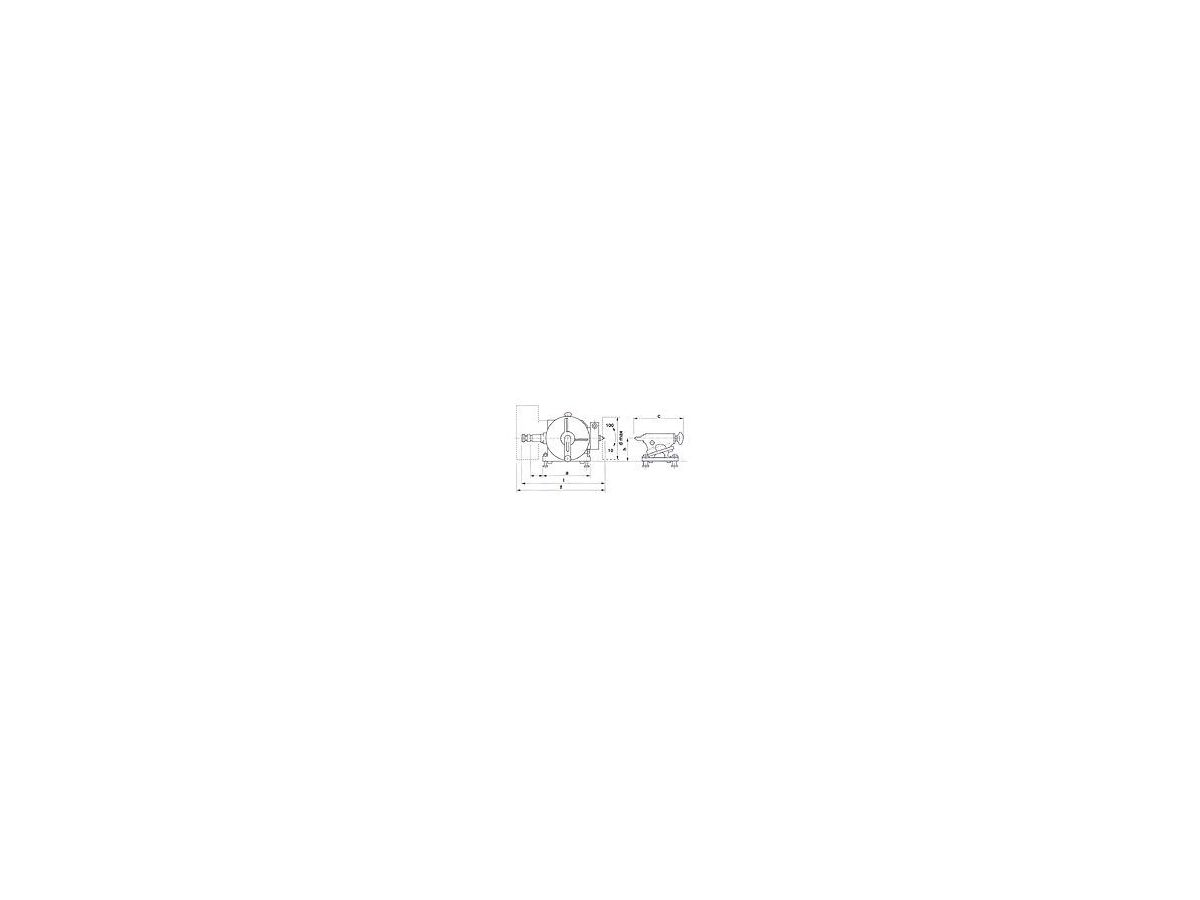

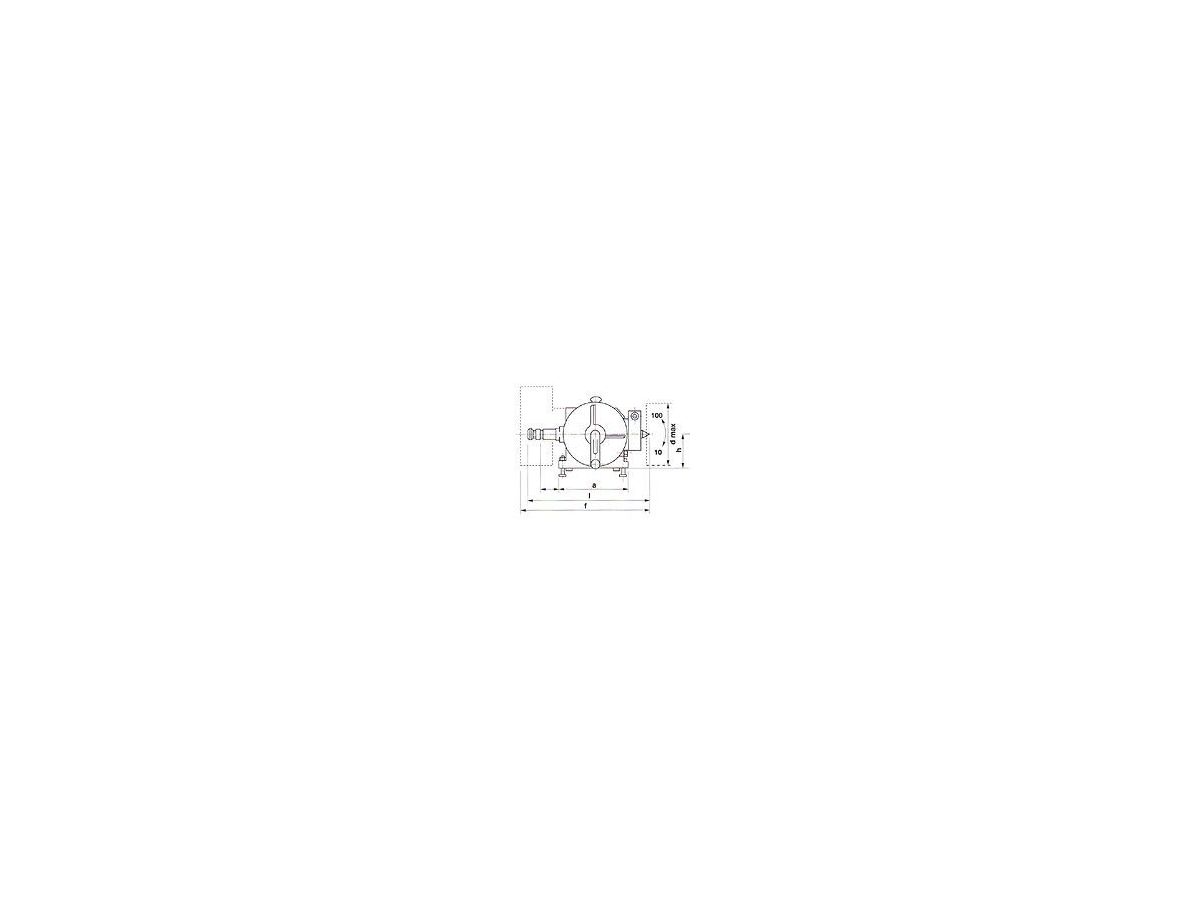

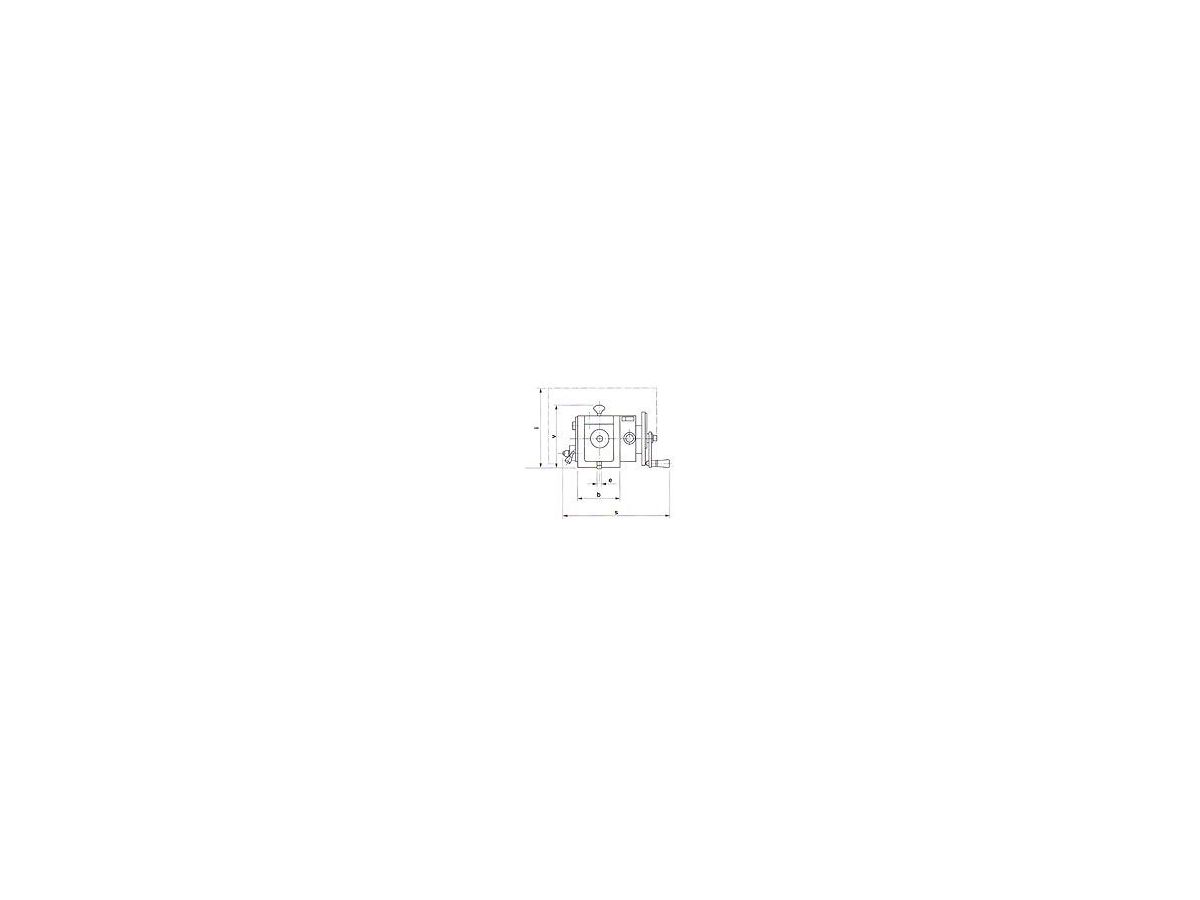

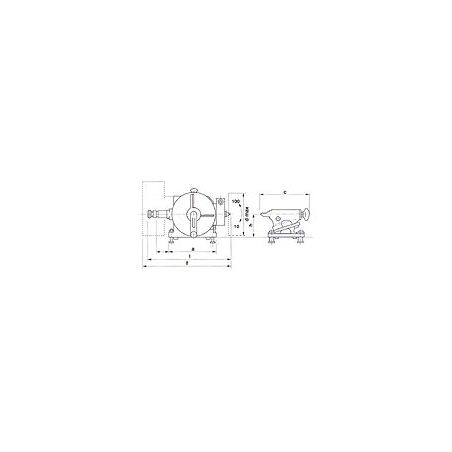

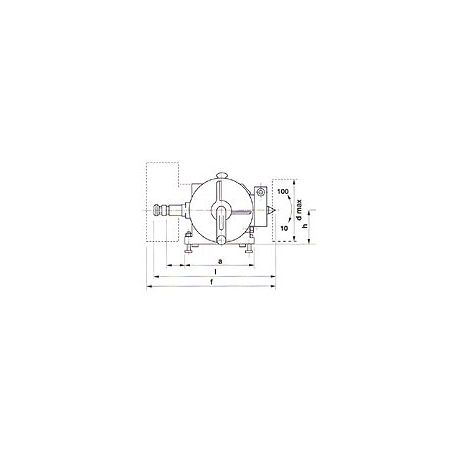

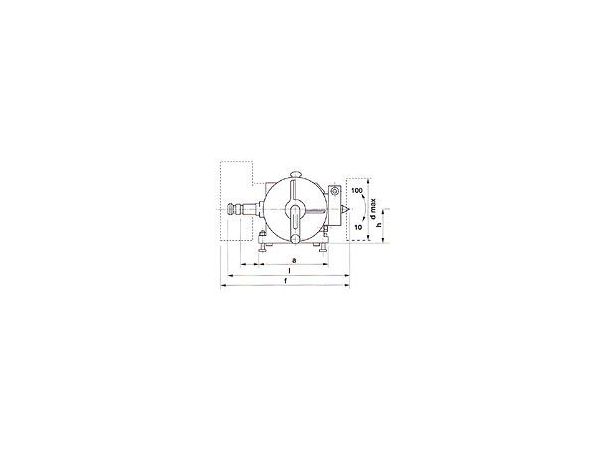

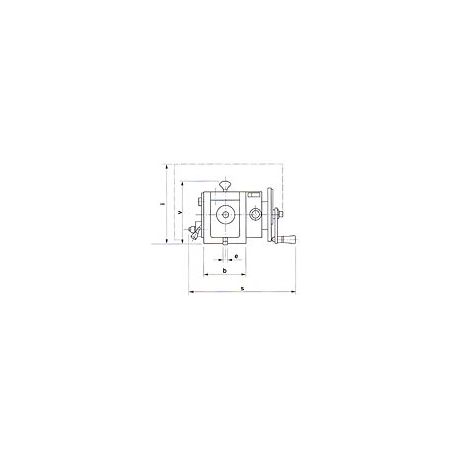

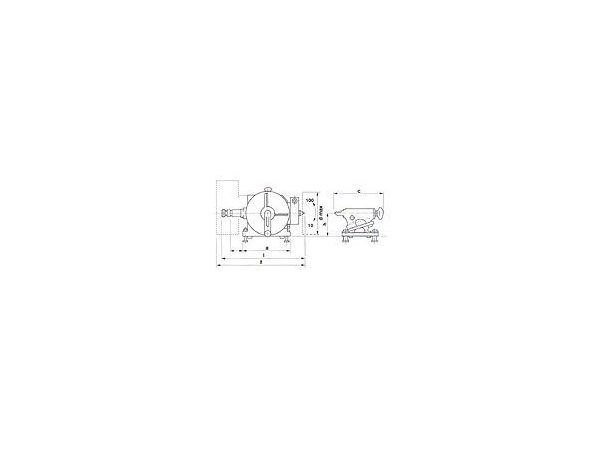

• Délka/šířka základny (a/b): 213/155.
• Průměr obrobku (d max): 200.
• Výška hrotu (h): 105.
• Šířka středící drážky (e): 14.

Popis: Přístroje se používají na frézkách k upínání obrobků, které je nutno při práci pootáčet o určitý úhel, a to jak mezi jednotlivými obráběcími úkony, tak i během obrábění (např. při výrobě zubů fréz, výstružníků šroubových drážek a pod.). Jsou určeny k dělení přímému, nepřímému i diferenciálnímu. Lze jimi dělit všemi čísly do 60°, s určitým odstupňováním do 720° a se zařízením k diferenciálnímu dělení všemi čísly do 400°. Upínací délka je omezena pouze pracovní délkou stolu přístroje.

Dělící přístroj univerzální - DU 244180

• Kužel ve vřetenu MORSE/strmý: 4/40.
• Průměr otvoru vřetena: 28 mm.
• Chyba při přímém dělení -30 – 30 sek.

• Házení vřetena kužele: 0,01.
• Rozsah náklonu dělící hlavy: -10 – 100 °.
• Délka/šířka základny (a/b): 242/180.
• Průměr obrobku (d max): 250.
• Výška hrotu (h): 130.
• Šířka středící drážky (e): 14/18.

Popis: Přístroje se používají na frézkách k upínání obrobků, které je nutno při práci pootáčet o určitý úhel, a to jak mezi jednotlivými obráběcími úkony, tak i během obrábění (např. při výrobě zubů fréz, výstružníků šroubových drážek a pod.). Jsou určeny k dělení přímému, nepřímému i diferenciálnímu. Lze jimi dělit všemi čísly do 60°, s určitým odstupňováním do 720° a se zařízením k diferenciálnímu dělení všemi čísly do 400°. Upínací délka je omezena pouze pracovní délkou stolu přístroje.

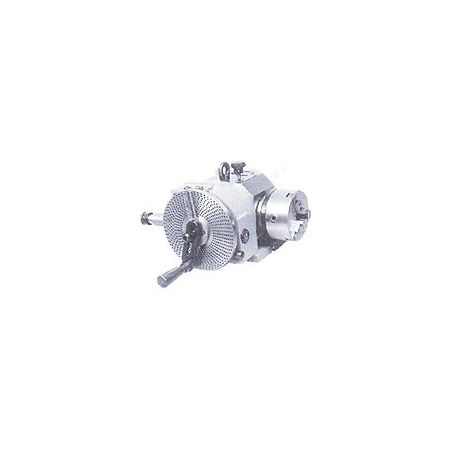

Dělící přístroj univerzální - DU 244180

• Kužel ve vřetenu MORSE/strmý: 4/40.
• Průměr otvoru vřetena: 28 mm.
• Chyba při přímém dělení -30 – 30 sek.

• Házení vřetena kužele: 0,01.
• Rozsah náklonu dělící hlavy: -10 – 100 °.
• Délka/šířka základny (a/b): 242/180.
• Průměr obrobku (d max): 320.
• Výška hrotu (h): 170.
• Šířka středící drážky (e): 18.

Popis: Přístroje se používají na frézkách k upínání obrobků, které je nutno při práci pootáčet o určitý úhel, a to jak mezi jednotlivými obráběcími úkony, tak i během obrábění (např. při výrobě zubů fréz, výstružníků šroubových drážek a pod.). Jsou určeny k dělení přímému, nepřímému i diferenciálnímu. Lze jimi dělit všemi čísly do 60°, s určitým odstupňováním do 720° a se zařízením k diferenciálnímu dělení všemi čísly do 400°. Upínací délka je omezena pouze pracovní délkou stolu přístroje.

Dělící přístroj univerzální - DU 244180

• Kužel ve vřetenu MORSE/strmý: 6/50.
• Průměr otvoru vřetena: 50 mm.
• Chyba při přímém dělení -30 – 30 sek.

• Házení vřetena kužele: 0,01.
• Rozsah náklonu dělící hlavy: -10 – 100 °.
• Délka/šířka základny (a/b): 365/256.
• Průměr obrobku (d max): 400.
• Výška hrotu (h): 210.
• Šířka středící drážky (e): 22.

Popis: Přístroje se používají na frézkách k upínání obrobků, které je nutno při práci pootáčet o určitý úhel, a to jak mezi jednotlivými obráběcími úkony, tak i během obrábění (např. při výrobě zubů fréz, výstružníků šroubových drážek a pod.). Jsou určeny k dělení přímému, nepřímému i diferenciálnímu. Lze jimi dělit všemi čísly do 60°, s určitým odstupňováním do 720° a se zařízením k diferenciálnímu dělení všemi čísly do 400°. Upínací délka je omezena pouze pracovní délkou stolu přístroje.
