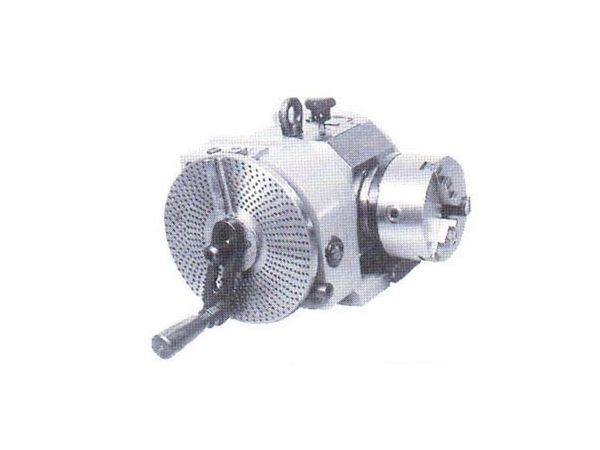

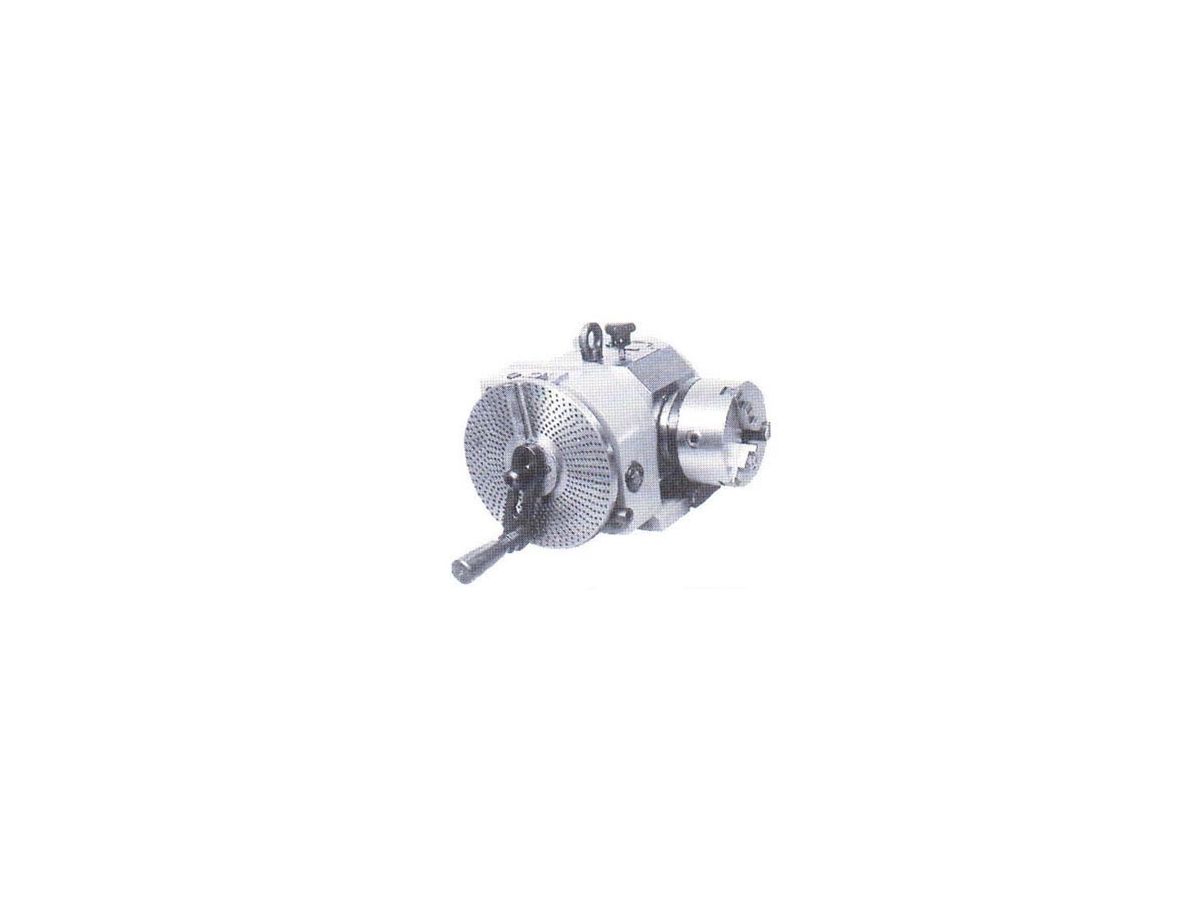

Dělící přístroj jednoduchý
Kužel ve vřetenu MORSE/strmý: 4/40.
Průměr otvoru vřetena: 22 mm.
Chyba při přímém dělení -30 – 30 sek.
Házení vřetena kužele: 0,01.
Rozsah náklonu dělící hlavy: -10 – 100 °.

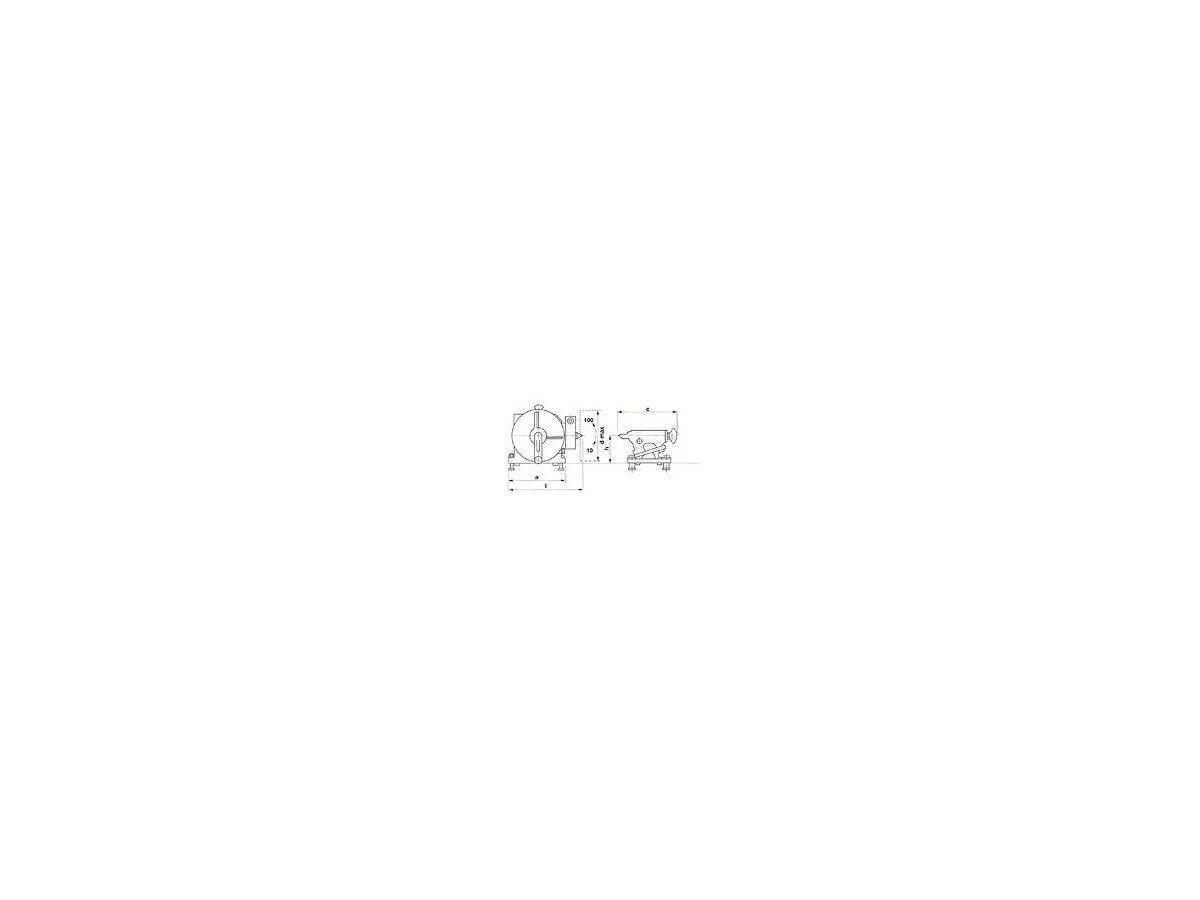

Délka/šířka základny (a/b): 213/155.
Průměr obrobku (d max): 200.

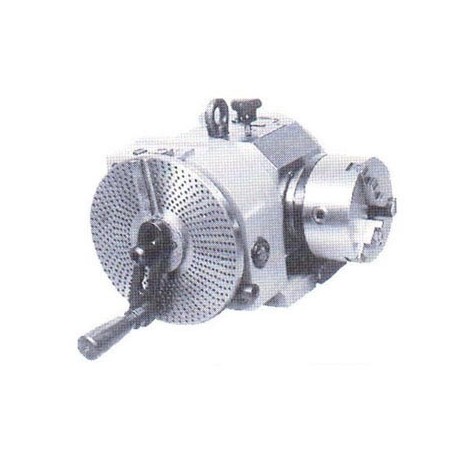

Dělící přístroj jednoduchý - DJ 244181
- Kužel ve vřetenu MORSE/strmý: 4/40.
- Průměr otvoru vřetena: 22 mm.
- Chyba při přímém dělení -30 – 30 sek.
- Házení vřetena kužele: 0,01.
- Rozsah náklonu dělící hlavy: -10 – 100 °.

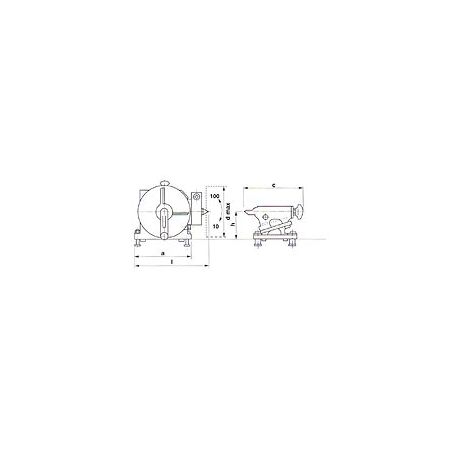

- Délka/šířka základny (a/b): 213/155.
- Průměr obrobku (d max): 200.
- Výška hrotu (h): 105.
- Šířka středící drážky (e): 14.
Popis: Přístroje se používají na frézkách k upínání obrobků, které je nutno při práci pootáčet o určitý úhel. Univerzální dělící stroje jsou určeny k dělení přímému nebo nepřímému. Přístroje jsou levého provedení (připevňují se do střední drážky na levou stranu stolu frézovacího stroje). V normálním provedení jsou jednoduché dělící přístroje dodávány s vřetenem a kuželovou dutinou MORSE.
