Ruční otočný stůl

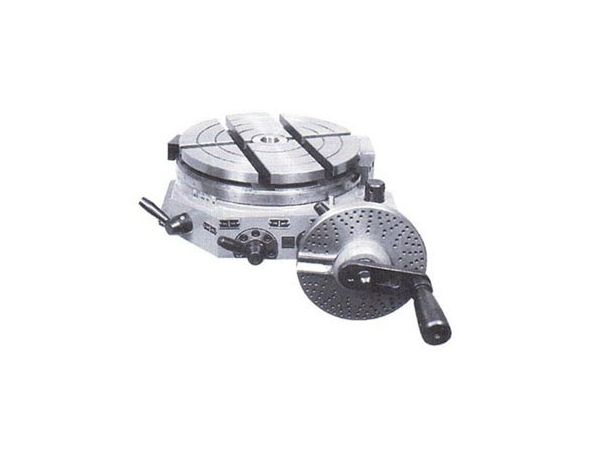

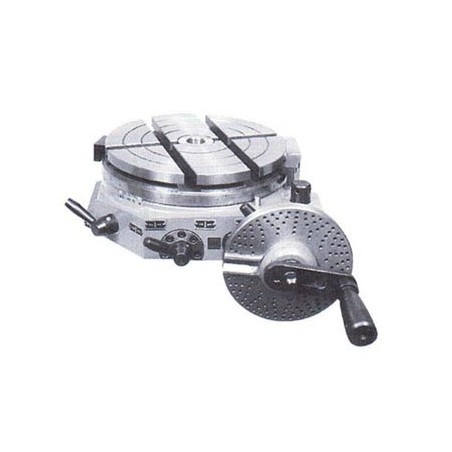

Ruční otočný stůl 244280

• Souosost otočné desky a osa otáčení: 0,02.
• Výška otočného stolu: 105 mm.
• Max. hmotnost obrobku: 80 kg.
• Hmotnost ot. stolu: 45 kg.
• Přesnost nastavení přímého rozdělení: 15 ".
• Rovnoběžnost upín. ploch se základnou: 0,015.
• Průměr otočné desky: 250.
• Průměr střed. otvoru: 25H7.
• Šířka upínací drážky: 14H7.

Popis: Ruční otočné stoly se používají při práci ve vertikálních i horizontálních frézkách a vrtačkách. Používají se při výrobě čelního kruhového drážkování, drážek přerušovaných nebo průběžných, vyvrtávání na průměru s kruhovým, roztečným a úhlovým dělením.

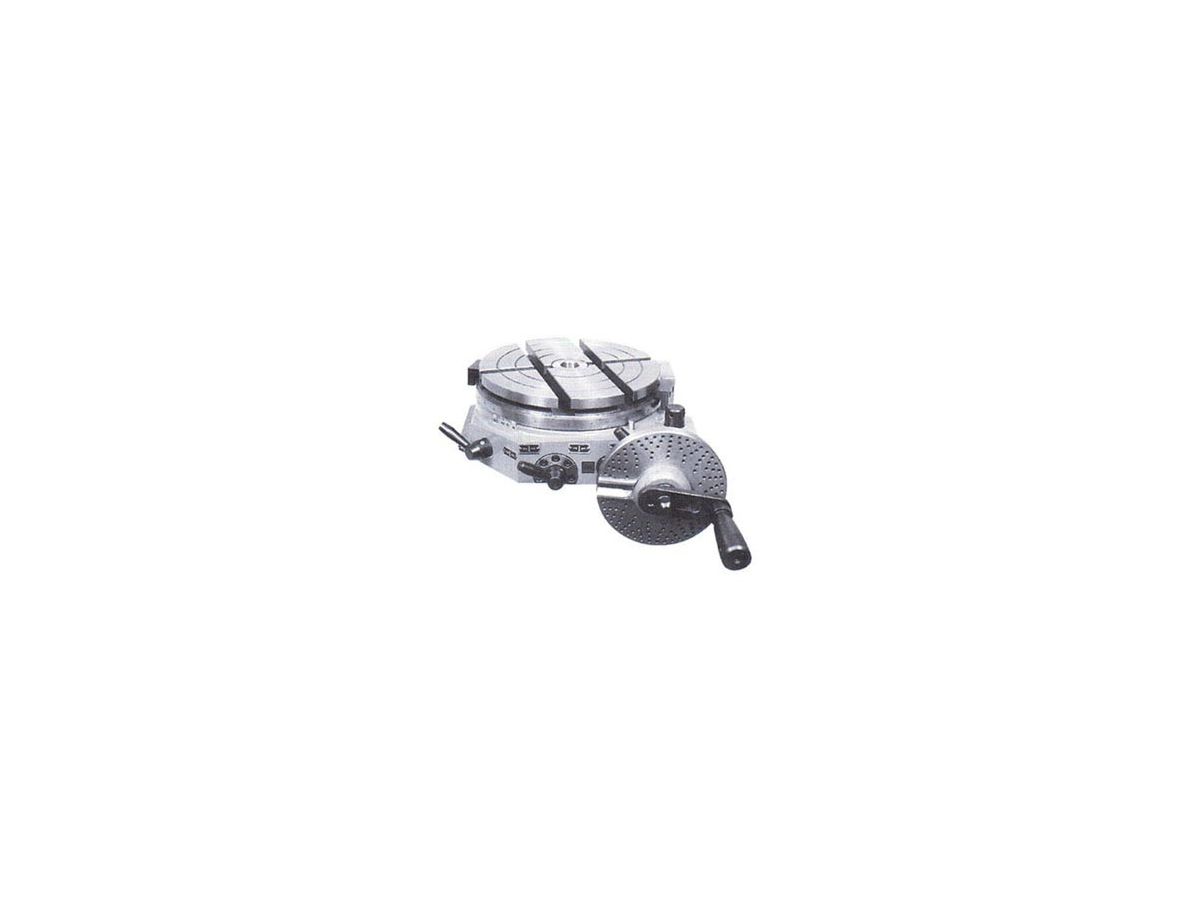

Ruční otočný stůl 244280

• Souosost otočné desky a osa otáčení: 0,02.
• Výška otočného stolu: 135 mm.
• Max. hmotnost obrobku: 200 kg.
• Hmotnost ot. stolu: 90 kg.
• Přesnost nastavení přímého rozdělení: 15 ".
• Rovnoběžnost upín. ploch se základnou: 0,015.
• Průměr otočné desky: 320.
• Průměr střed. otvoru: 35H7.
• Šířka upínací drážky: 14H12.

Popis: Ruční otočné stoly se používají při práci ve vertikálních i horizontálních frézkách a vrtačkách. Používají se při výrobě čelního kruhového drážkování, drážek přerušovaných nebo průběžných, vyvrtávání na průměru s kruhovým, roztečným a úhlovým dělením.
