Vyvrtávací hlava

Vyvrtávací hlava 242372

• Typ: Vhu 125.
• Kuželové stopky VK: VK 801.

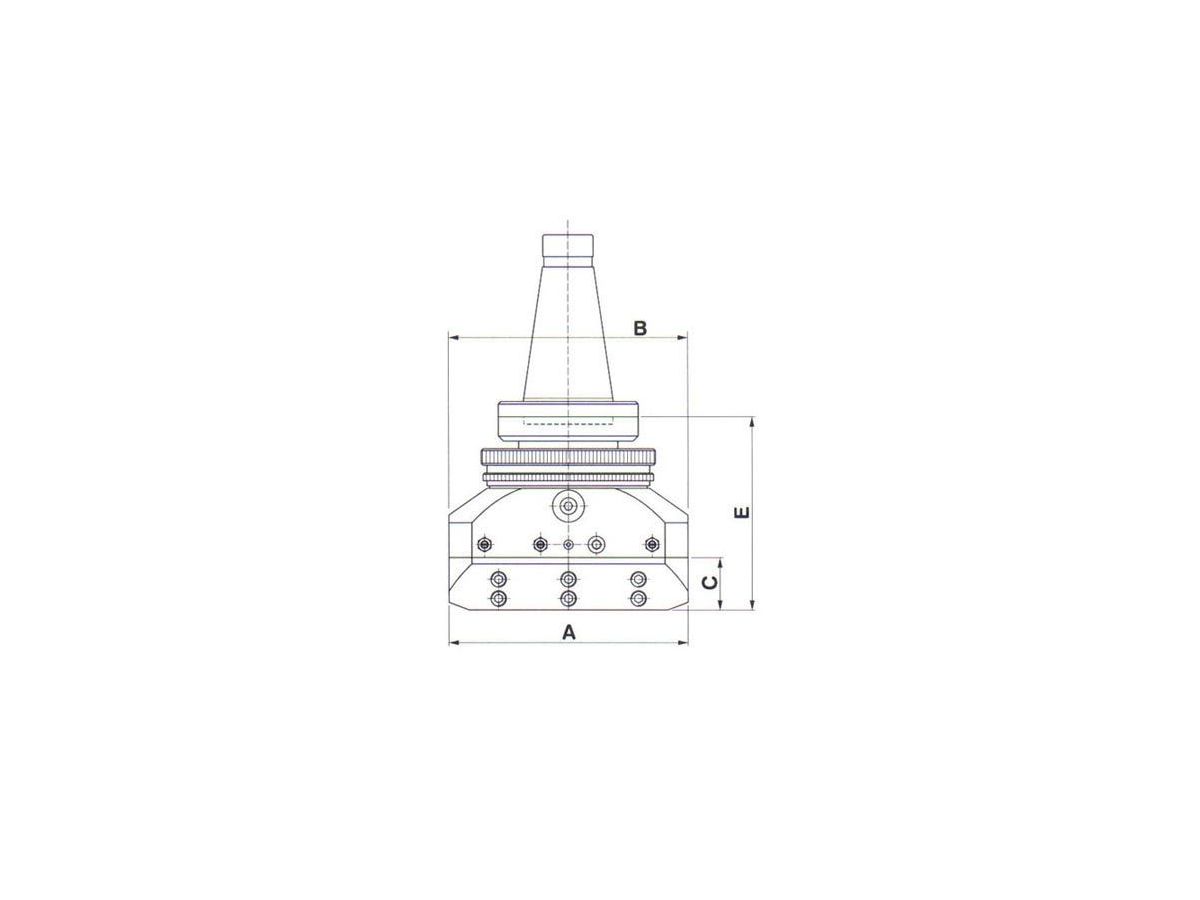

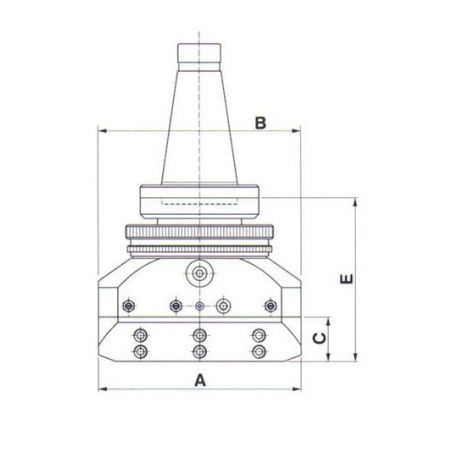

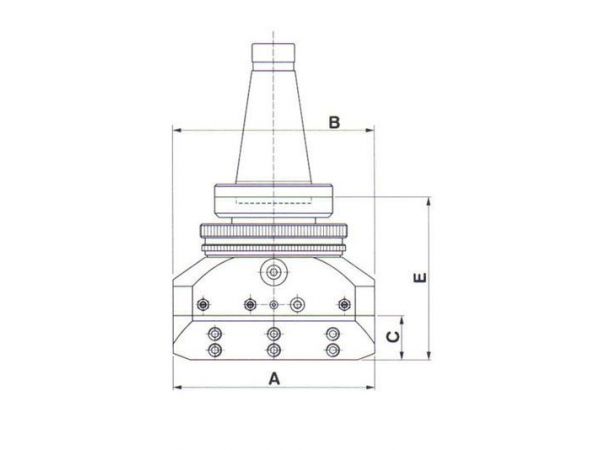

• Rozměr (A): 190 mm.
• Rozměr B: 190 mm.

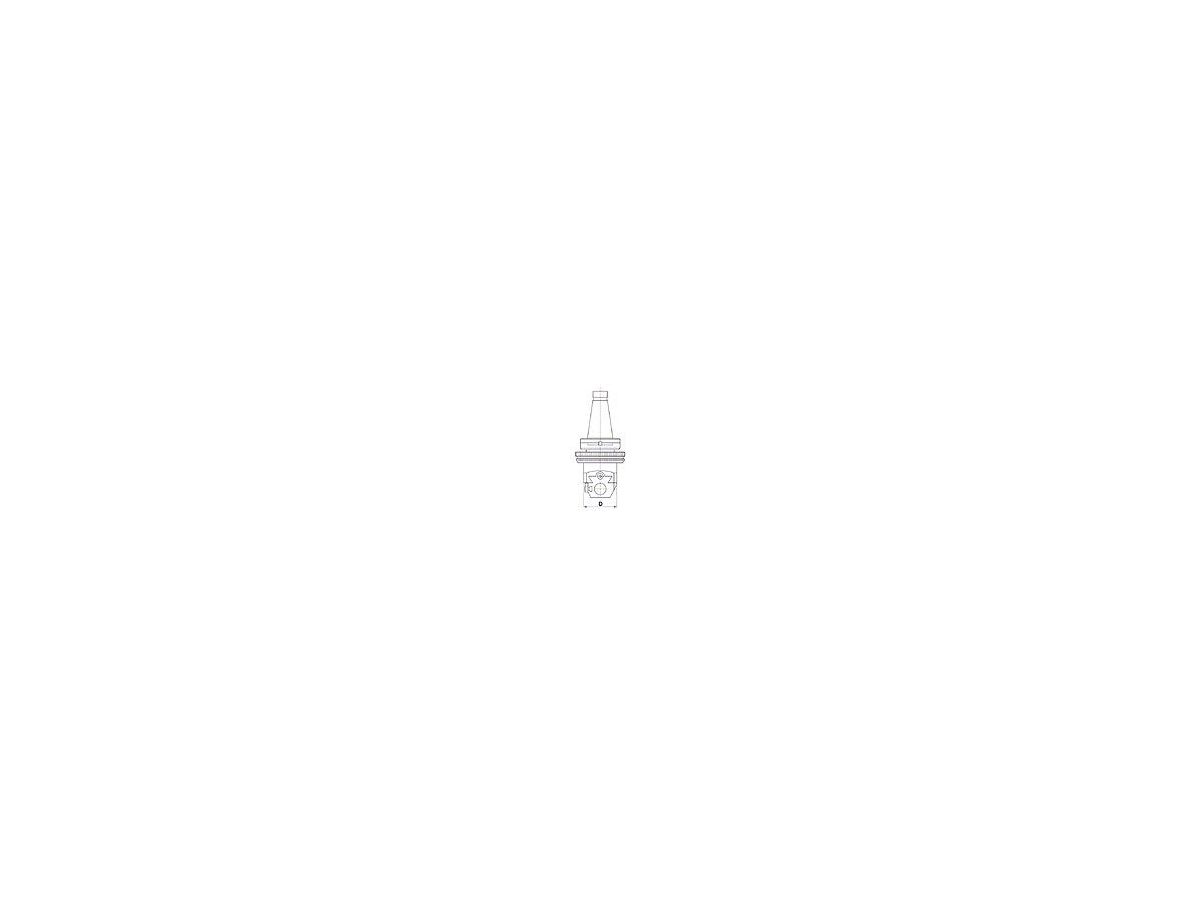

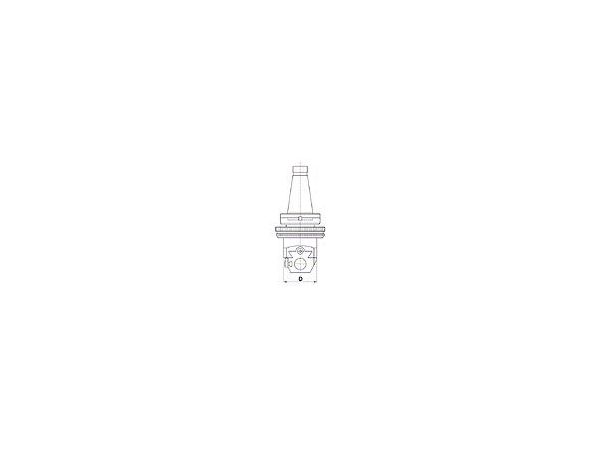

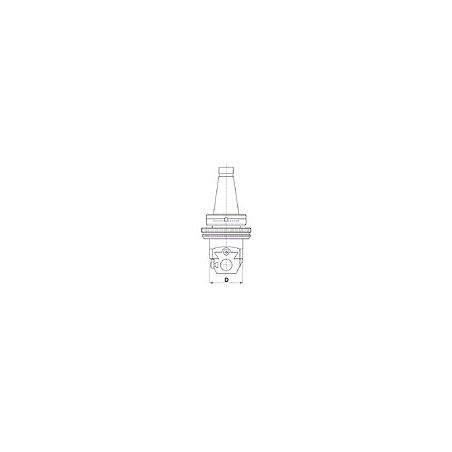

• Rozměr D: 92 mm.
• dmax d1: 280 mm. dmax d2: 390 mm. dmax d3: 650 mm.  dmax d4: 245 mm. dmax d5: 610 mm.  dmax d6: 600 mm. dmax d7: 530 mm.
• hmax h1: 205 mm. hmax h2: 115 mm.
• Zmax: 125 mm.
• Obráběný průměr čela (max.): 610 mm.  Vyvrtávaný průměr (max.): 650 mm. Průměr upínacích otvorů (d H8): 32 mm. Přesnost nastavování: 1DIV = 0,01. Ruční rychloposuv: 4 mm.ot-1. Samočinný posuv: 0,05 - 0,10 - 0,15 - 0,20 mm.ot-1. Pohyb saní (max.): 125 mm.
• Hmotnost hlavy: 12,4 kg. Hmotnost kazety: 33,0 kg.
• Rozměr kazety: 540 x 380 x 170 mm.
• Katalogové číslo: 201.054.

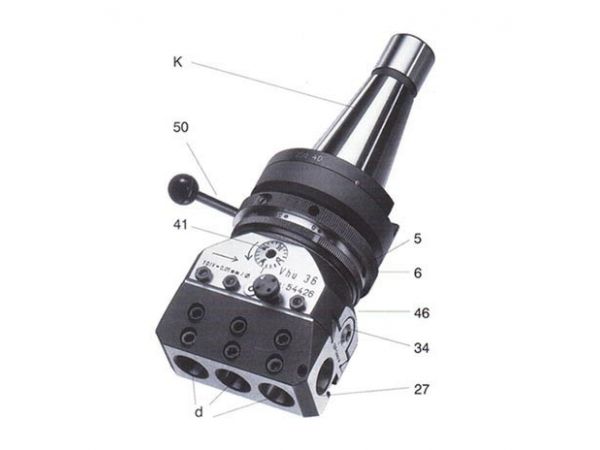

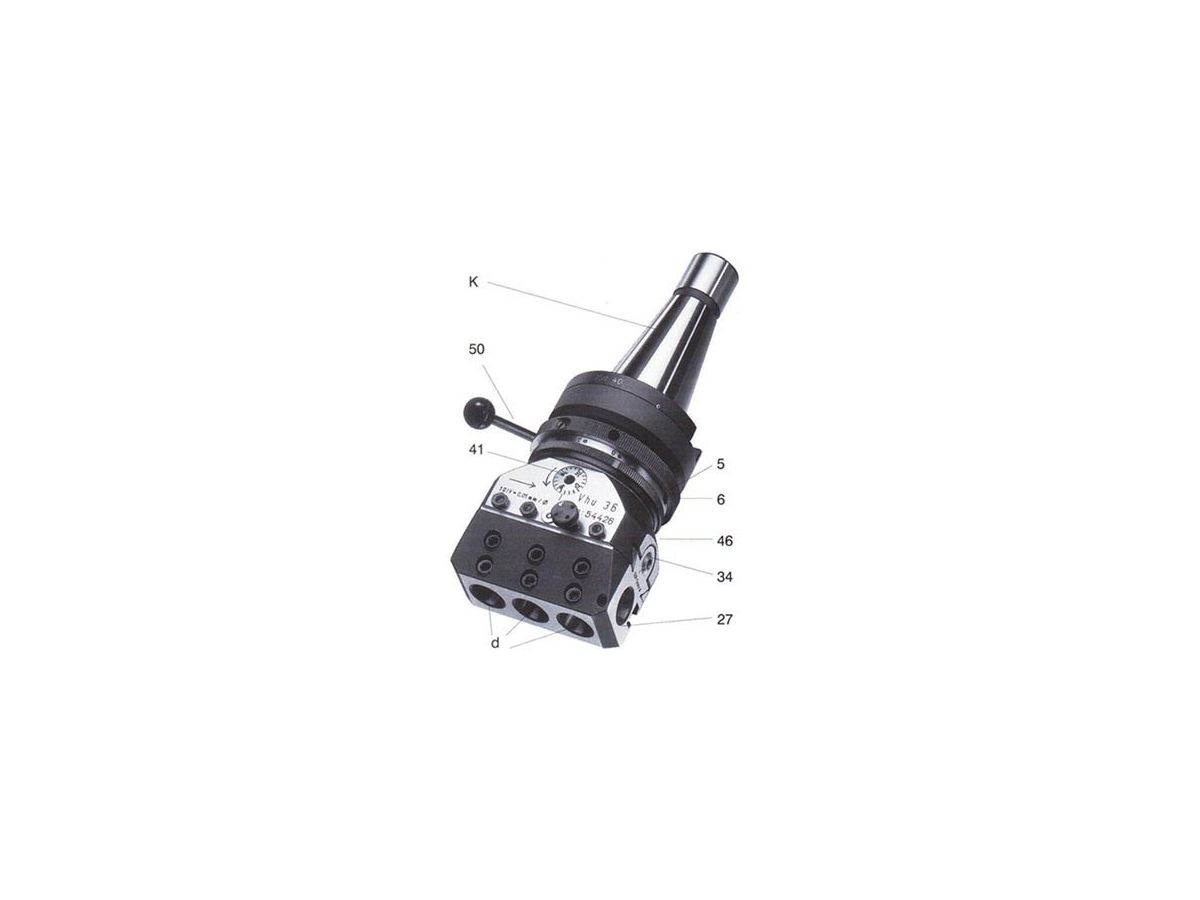

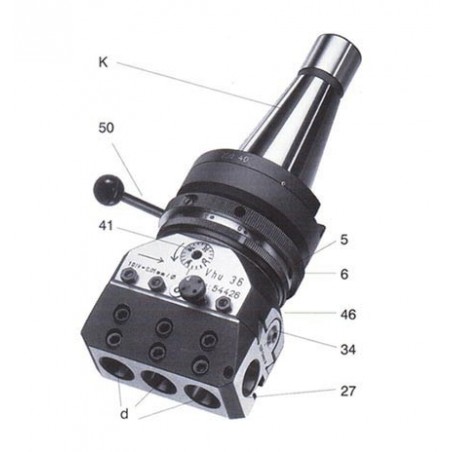

• Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka.
• Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí.
• Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 151 mm. C: 42 mm.    mm/průměr.

Vyvrtávací hlava 242372

• Typ: Vhu 36.
• Kuželové stopky VK: VK 360.
• Rozměr (A): 78 mm.
• Rozměr B: 78 mm.
• Rozměr D: 53 mm.
• dmax d1: 91 mm. dmax d2: 160 mm. dmax d3: 225 mm.  dmax d4: 88 mm. dmax d5: 230 mm.  dmax d6: 200 mm. dmax d7: 200 mm.
• hmax h1: 45 mm. hmax h2: 80 mm.
• Zmax: 36 mm.
• Obráběný průměr čela (max.): 230 mm.  Vyvrtávaný průměr (max.): 225 mm. Průměr upínacích otvorů (d H8): 16 mm. Přesnost nastavování: 1DIV = 0,01. Ruční rychloposuv: 3 mm.ot-1. Samočinný posuv: 0,02 - 0,04 - 0,06 mm.ot-1. Pohyb saní (max.): 36 mm.
• Hmotnost hlavy: 2,1 kg. Hmotnost kazety: 5,3 kg.
• Rozměr kazety: 320 x 270 x 85 mm.
• Katalogové číslo: 201.016.
• Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka.
• Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí.
• Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 100 mm. C: 28 mm.    mm/průměr.

Vyvrtávací hlava 242372

• Typ: Vhu 56.
• Kuželové stopky VK: VK800, VK801.
• Rozměr (A): 115 mm.
• Rozměr B: 115 mm.
• Rozměr D: 80 mm.
• dmax d1: 170 mm. dmax d2: 250 mm. dmax d3: 360 mm.  dmax d4: 210 mm. dmax d5: 320 mm.  dmax d6: 300 mm. dmax d7: 280 mm.
• hmax h1: 125 mm. hmax h2: 85 mm.
• Zmax: 56 mm.
• Obráběný průměr čela (max.): 320 mm.  Vyvrtávaný průměr (max.): 360 mm. Průměr upínacích otvorů (d H8): 25 mm. Přesnost nastavování: 1DIV = 0,01. Ruční rychloposuv: 3 mm.ot-1. Samočinný posuv: 0,05 - 0,10 - 0,15 - 0,20 mm.ot-1. Pohyb saní (max.): 56 mm.
• Hmotnost hlavy: 7,5 kg. Hmotnost kazety: 18,6 kg.
• Rozměr kazety: 490 x 350 x 165 mm.
• Katalogové číslo: 201.023.
• Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka.
• Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí.
• Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 134 mm. C: 36 mm.

Vyvrtávací hlava 242372

• Typ: Vhu 80.
• Kuželové stopky VK: VK800, VK801.
• Rozměr (A): 140 mm.
• Rozměr B: 140 mm.
• Rozměr D: 80 mm.
• dmax d1: 210 mm. dmax d2: 300 mm. dmax d3: 410 mm.  dmax d4: 280 mm. dmax d5: 380 mm.  dmax d6: 380 mm. dmax d7: 320 mm.
• hmax h1: 125 mm. hmax h2: 110 mm.
• Zmax: 80 mm.
• Obráběný průměr čela (max.): 380 mm.  Vyvrtávaný průměr (max.): 410 mm. Průměr upínacích otvorů (d H8): 25 mm. Přesnost nastavování: 1DIV = 0,01. Ruční rychloposuv: 3 mm.ot-1. Samočinný posuv: 0,05 - 0,10 - 0,15 - 0,20 mm.ot-1. Pohyb saní (max.): 80 mm.
• Hmotnost hlavy: 8,1 kg. Hmotnost kazety: 19,0 kg.
• Rozměr kazety: 490 x 350 x 165 mm.
• Katalogové číslo: 201.040.
• Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka.
• Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí.
• Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 134 mm. C: 36 mm.

Vyvrtávací hlava 242372

• Typ: Vhu 110.
• Kuželové stopky VK: VK800, VK801.
• Rozměr (A): 165 mm.
• Rozměr B: 140 mm.
• Rozměr D: 80 mm.
• dmax d1: 270 mm. dmax d2: 340 mm. dmax d3: 450 mm.  dmax d4: 340 mm. dmax d5: 430 mm.  dmax d6: 430 mm. dmax d7: 370 mm.
• hmax h1: 125 mm. hmax h2: 110 mm.
• Zmax: 110 mm.
• Obráběný průměr čela (max.): 430 mm.  Vyvrtávaný průměr (max.): 450 mm. Průměr upínacích otvorů (d H8): 25 mm. Přesnost nastavování: 1DIV = 0,01. Ruční rychloposuv: 3 mm.ot-1. Samočinný posuv: 0,05 - 0,10 - 0,15 - 0,20 mm.ot-1. Pohyb saní (max.): 110 mm.
• Hmotnost hlavy: 8,4 kg. Hmotnost kazety: 19,5 kg.
• Rozměr kazety: 490 x 350 x 165 mm.
• Katalogové číslo: 201.047.
• Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka.
• Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí.
• Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 134 mm. C: 36 mm.

Vyvrtávací hlava 242372

• Typ: Vhu 160.
• Kuželové stopky VK:  VK801.
• Rozměr (A): 225 mm.
• Rozměr B: 190 mm.
• Rozměr D: 92 mm.
• dmax d1: 350 mm. dmax d2: 480 mm. dmax d3: 720 mm.  dmax d4: 340 mm. dmax d5: 690 mm.  dmax d6: 690 mm. dmax d7: 610 mm.
• hmax h1: 205 mm. hmax h2: 115 mm.
• Zmax: 160 mm.
• Obráběný průměr čela (max.): 690 mm.  Vyvrtávaný průměr (max.): 720 mm. Průměr upínacích otvorů (d H8): 32 mm. Přesnost nastavování: 1DIV = 0,01. Ruční rychloposuv: 4 mm.ot-1. Samočinný posuv: 0,05 - 0,10 - 0,15 - 0,20 mm.ot-1. Pohyb saní (max.): 160 mm.
• Hmotnost hlavy: 13,8 kg. Hmotnost kazety: 34,3 kg.
• Rozměr kazety: 540 x 380 x 170 mm.
• Katalogové číslo: 201.061.
• Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka.
• Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí.
• Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 159 mm. C: 42 mm.

Vyvrtávací hlava 242372

• Typ: Vhu 36.
• Kuželové stopky VK: VK 360.
• Rozměr (A): 78 mm.
• Rozměr B: 78 mm.
• Rozměr D: 53 mm.
• dmax d1: 92 mm. dmax d2: 160 mm. dmax d3: 225 mm.  dmax d4: 88 mm. dmax d5: 230 mm.  dmax d6: 200 mm. dmax d7: 200 mm.
• hmax h1: 45 mm. hmax h2: 80 mm.
• Zmax: 36 mm.
• Obráběný průměr čela (max.): 230 mm.  Vyvrtávaný průměr (max.): 225 mm. Průměr upínacích otvorů (d H8): 16 mm. Přesnost nastavování: 1DIV = 0,01 mm/průměr. Ruční rychloposuv: 3 mm.ot-1. Samočinný posuv: 0,02 - 0,04 - 0,06 mm.ot-1. Pohyb saní (max.): 36 mm.
• Hmotnost hlavy: 2,1 kg. Hmotnost kazety: 5,3 kg.
• Rozměr kazety: 320 x 270 x 85 mm.
• Katalogové číslo: 201.016.
• Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka.
• Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí.
• Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 100 mm. C: 28 mm.    mm/průměr.

Vyvrtávací hlava 242372

• Typ: Vhu 56.
• Kuželové stopky VK: VK800, VK801.
• Rozměr (A): 115 mm.
• Rozměr B: 115 mm.
• Rozměr D: 80 mm.
• dmax d1: 170 mm. dmax d2: 250 mm. dmax d3: 360 mm.  dmax d4: 210 mm. dmax d5: 320 mm.  dmax d6: 300 mm. dmax d7: 280 mm.
• hmax h1: 125 mm. hmax h2: 85 mm.
• Zmax: 56 mm.
• Obráběný průměr čela (max.): 320 mm.  Vyvrtávaný průměr (max.): 360 mm. Průměr upínacích otvorů (d H8): 25 mm. Přesnost nastavování: 1DIV = 0,01. Ruční rychloposuv: 3 mm.ot-1. Samočinný posuv: 0,05 - 0,10 - 0,15 - 0,20 mm.ot-1. Pohyb saní (max.): 56 mm.
• Hmotnost hlavy: 7,5 kg. Hmotnost kazety: 18,6 kg.
• Rozměr kazety: 490 x 350 x 165 mm.
• Katalogové číslo: 201.023.
• Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka.
• Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí.
• Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 134 mm. C: 36 mm.

Vyvrtávací hlava 242372

• Typ: Vhu 80.
• Kuželové stopky VK: VK800, VK801.
• Rozměr (A): 140 mm.
• Rozměr B: 140 mm.
• Rozměr D: 80 mm.
• dmax d1: 210 mm. dmax d2: 300 mm. dmax d3: 410 mm.  dmax d4: 280 mm. dmax d5: 380 mm.  dmax d6: 380 mm. dmax d7: 320 mm.
• hmax h1: 125 mm. hmax h2: 110 mm.
• Zmax: 80 mm.
• Obráběný průměr čela (max.): 380 mm.  Vyvrtávaný průměr (max.): 410 mm. Průměr upínacích otvorů (d H8): 25 mm. Přesnost nastavování: 1DIV = 0,01. Ruční rychloposuv: 3 mm.ot-1. Samočinný posuv: 0,05 - 0,10 - 0,15 - 0,20 mm.ot-1. Pohyb saní (max.): 80 mm.
• Hmotnost hlavy: 8,1 kg. Hmotnost kazety: 19,0 kg.
• Rozměr kazety: 490 x 350 x 165 mm.
• Katalogové číslo: 201.040.
• Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka.
• Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí.
• Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 134 mm. C: 36 mm.

Vyvrtávací hlava 242372

• Typ: Vhu 110.
• Kuželové stopky VK: VK800, VK801.
• Rozměr (A): 165 mm.
• Rozměr B: 140 mm.
• Rozměr D: 80 mm.
• dmax d1: 270 mm. dmax d2: 340 mm. dmax d3: 450 mm.  dmax d4: 340 mm. dmax d5: 430 mm.  dmax d6: 430 mm. dmax d7: 370 mm.
• hmax h1: 125 mm. hmax h2: 110 mm.
• Zmax: 110 mm.
• Obráběný průměr čela (max.): 430 mm.  Vyvrtávaný průměr (max.): 450 mm. Průměr upínacích otvorů (d H8): 25 mm. Přesnost nastavování: 1DIV = 0,01. Ruční rychloposuv: 3 mm.ot-1. Samočinný posuv: 0,05 - 0,10 - 0,15 - 0,20 mm.ot-1. Pohyb saní (max.): 110 mm.
• Hmotnost hlavy: 8,4 kg. Hmotnost kazety: 19,5 kg.
• Rozměr kazety: 490 x 350 x 165 mm.
• Katalogové číslo: 201.047.
• Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka.
• Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí.
• Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 134 mm. C: 36 mm.

Vyvrtávací hlava 242372

• Typ: Vhu 125.
• Kuželové stopky VK: VK 801.
• Rozměr (A): 190 mm.
• Rozměr B: 190 mm.
• Rozměr D: 92 mm.
• dmax d1: 280 mm. dmax d2: 390 mm. dmax d3: 650 mm.  dmax d4: 245 mm. dmax d5: 610 mm.  dmax d6: 600 mm. dmax d7: 530 mm.
• hmax h1: 205 mm. hmax h2: 115 mm.
• Zmax: 125 mm.
• Obráběný průměr čela (max.): 610 mm.  Vyvrtávaný průměr (max.): 650 mm. Průměr upínacích otvorů (d H8): 32 mm. Přesnost nastavování: 1DIV = 0,01. Ruční rychloposuv: 4 mm.ot-1. Samočinný posuv: 0,05 - 0,10 - 0,15 - 0,20 mm.ot-1. Pohyb saní (max.): 125 mm.
• Hmotnost hlavy: 12,4 kg. Hmotnost kazety: 33,0 kg.
• Rozměr kazety: 540 x 380 x 170 mm.
• Katalogové číslo: 201.054.
• Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka.
• Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí.
• Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 151 mm. C: 42 mm.    mm/průměr.

Vyvrtávací hlava 242372

• Typ: Vhu 160.
• Kuželové stopky VK:  VK801.
• Rozměr (A): 225 mm.
• Rozměr B: 190 mm.
• Rozměr D: 92 mm.
• dmax d1: 350 mm. dmax d2: 480 mm. dmax d3: 720 mm.  dmax d4: 340 mm. dmax d5: 690 mm.  dmax d6: 690 mm. dmax d7: 610 mm.
• hmax h1: 205 mm. hmax h2: 115 mm.
• Zmax: 160 mm.
• Obráběný průměr čela (max.): 690 mm.  Vyvrtávaný průměr (max.): 720 mm. Průměr upínacích otvorů (d H8): 32 mm. Přesnost nastavování: 1DIV = 0,01. Ruční rychloposuv: 4 mm.ot-1. Samočinný posuv: 0,05 - 0,10 - 0,15 - 0,20 mm.ot-1. Pohyb saní (max.): 160 mm.
• Hmotnost hlavy: 13,8 kg. Hmotnost kazety: 34,3 kg.
• Rozměr kazety: 540 x 380 x 170 mm.
• Katalogové číslo: 201.061.
• Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka.
• Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí.
• Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 159 mm. C: 42 mm.

Vyvrtávací hlava 242372

• Typ: Vhu 36.
• Kuželové stopky VK: VK 360.
• Rozměr (A): 78 mm.
• Rozměr B: 78 mm.
• Rozměr D: 53 mm.
• dmax d1: 92 mm. dmax d2: 160 mm. dmax d3: 225 mm.  dmax d4: 88 mm. dmax d5: 230 mm.  dmax d6: 200 mm. dmax d7: 200 mm.
• hmax h1: 45 mm. hmax h2: 80 mm.
• Zmax: 36 mm.
• Obráběný průměr čela (max.): 230 mm.  Vyvrtávaný průměr (max.): 225 mm. Průměr upínacích otvorů (d H8): 16 mm. Přesnost nastavování: 1DIV = 0,01 mm/průměr. Ruční rychloposuv: 3 mm.ot-1. Samočinný posuv: 0,02 - 0,04 - 0,06 mm.ot-1. Pohyb saní (max.): 36 mm.
• Hmotnost hlavy: 2,1 kg. Hmotnost kazety: 5,3 kg.
• Rozměr kazety: 320 x 270 x 85 mm.
• Katalogové číslo: 201.016.
• Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka.
• Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí.
• Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 100 mm. C: 28 mm.    mm/průměr.

Vyvrtávací hlava 242372

• Typ: Vhu 56.
• Kuželové stopky VK: VK800, VK801.
• Rozměr (A): 115 mm.
• Rozměr B: 115 mm.
• Rozměr D: 80 mm.
• dmax d1: 170 mm. dmax d2: 250 mm. dmax d3: 360 mm.  dmax d4: 210 mm. dmax d5: 320 mm.  dmax d6: 300 mm. dmax d7: 280 mm.
• hmax h1: 125 mm. hmax h2: 85 mm.
• Zmax: 56 mm.
• Obráběný průměr čela (max.): 320 mm.  Vyvrtávaný průměr (max.): 360 mm. Průměr upínacích otvorů (d H8): 25 mm. Přesnost nastavování: 1DIV = 0,01. Ruční rychloposuv: 3 mm.ot-1. Samočinný posuv: 0,05 - 0,10 - 0,15 - 0,20 mm.ot-1. Pohyb saní (max.): 56 mm.
• Hmotnost hlavy: 7,5 kg. Hmotnost kazety: 18,6 kg.
• Rozměr kazety: 490 x 350 x 165 mm.
• Katalogové číslo: 201.023.
• Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka.
• Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí.
• Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 134 mm. C: 36 mm.

Vyvrtávací hlava 242372

• Typ: Vhu 80.
• Kuželové stopky VK: VK800, VK801.
• Rozměr (A): 140 mm.
• Rozměr B: 140 mm.
• Rozměr D: 80 mm.
• dmax d1: 210 mm. dmax d2: 300 mm. dmax d3: 410 mm.  dmax d4: 280 mm. dmax d5: 380 mm.  dmax d6: 380 mm. dmax d7: 320 mm.
• hmax h1: 125 mm. hmax h2: 110 mm.
• Zmax: 80 mm.
• Obráběný průměr čela (max.): 380 mm.  Vyvrtávaný průměr (max.): 410 mm. Průměr upínacích otvorů (d H8): 25 mm. Přesnost nastavování: 1DIV = 0,01. Ruční rychloposuv: 3 mm.ot-1. Samočinný posuv: 0,05 - 0,10 - 0,15 - 0,20 mm.ot-1. Pohyb saní (max.): 80 mm.
• Hmotnost hlavy: 8,1 kg. Hmotnost kazety: 19,0 kg.
• Rozměr kazety: 490 x 350 x 165 mm.
• Katalogové číslo: 201.040.
• Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka.
• Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí.
• Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 134 mm. C: 36 mm.

Vyvrtávací hlava 242372

• Typ: Vhu 110.
• Kuželové stopky VK: VK800, VK801.
• Rozměr (A): 165 mm.
• Rozměr B: 140 mm.
• Rozměr D: 80 mm.
• dmax d1: 270 mm. dmax d2: 340 mm. dmax d3: 450 mm.  dmax d4: 340 mm. dmax d5: 430 mm.  dmax d6: 430 mm. dmax d7: 370 mm.
• hmax h1: 125 mm. hmax h2: 110 mm.
• Zmax: 110 mm.
• Obráběný průměr čela (max.): 430 mm.  Vyvrtávaný průměr (max.): 450 mm. Průměr upínacích otvorů (d H8): 25 mm. Přesnost nastavování: 1DIV = 0,01. Ruční rychloposuv: 3 mm.ot-1. Samočinný posuv: 0,05 - 0,10 - 0,15 - 0,20 mm.ot-1. Pohyb saní (max.): 110 mm.
• Hmotnost hlavy: 8,4 kg. Hmotnost kazety: 19,5 kg.
• Rozměr kazety: 490 x 350 x 165 mm.
• Katalogové číslo: 201.047.
• Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka.
• Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí.
• Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 134 mm. C: 36 mm.

Vyvrtávací hlava 242372

• Typ: Vhu 125.
• Kuželové stopky VK: VK 801.
• Rozměr (A): 190 mm.
• Rozměr B: 190 mm.
• Rozměr D: 92 mm.
• dmax d1: 280 mm. dmax d2: 390 mm. dmax d3: 650 mm.  dmax d4: 245 mm. dmax d5: 610 mm.  dmax d6: 600 mm. dmax d7: 530 mm.
• hmax h1: 205 mm. hmax h2: 115 mm.
• Zmax: 125 mm.
• Obráběný průměr čela (max.): 610 mm.  Vyvrtávaný průměr (max.): 650 mm. Průměr upínacích otvorů (d H8): 32 mm. Přesnost nastavování: 1DIV = 0,01. Ruční rychloposuv: 4 mm.ot-1. Samočinný posuv: 0,05 - 0,10 - 0,15 - 0,20 mm.ot-1. Pohyb saní (max.): 125 mm.
• Hmotnost hlavy: 12,4 kg. Hmotnost kazety: 33,0 kg.
• Rozměr kazety: 540 x 380 x 170 mm.
• Katalogové číslo: 201.054.
• Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka.
• Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí.
• Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 151 mm. C: 42 mm.    mm/průměr.

Vyvrtávací hlava 242372

• Typ: Vhu 160.
• Kuželové stopky VK:  VK801.
• Rozměr (A): 225 mm.
• Rozměr B: 190 mm.
• Rozměr D: 92 mm.
• dmax d1: 350 mm. dmax d2: 480 mm. dmax d3: 720 mm.  dmax d4: 340 mm. dmax d5: 690 mm.  dmax d6: 690 mm. dmax d7: 610 mm.
• hmax h1: 205 mm. hmax h2: 115 mm.
• Zmax: 160 mm.
• Obráběný průměr čela (max.): 690 mm.  Vyvrtávaný průměr (max.): 720 mm. Průměr upínacích otvorů (d H8): 32 mm. Přesnost nastavování: 1DIV = 0,01. Ruční rychloposuv: 4 mm.ot-1. Samočinný posuv: 0,05 - 0,10 - 0,15 - 0,20 mm.ot-1. Pohyb saní (max.): 160 mm.
• Hmotnost hlavy: 13,8 kg. Hmotnost kazety: 34,3 kg.
• Rozměr kazety: 540 x 380 x 170 mm.
• Katalogové číslo: 201.061.
• Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka.
• Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí.
• Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 159 mm. C: 42 mm.

Vyvrtávací hlava 242372

• Typ: Vhu 36.
• Kuželové stopky VK: VK 360.
• Rozměr (A): 78 mm.
• Rozměr B: 78 mm.
• Rozměr D: 53 mm.
• dmax d1: 92 mm. dmax d2: 160 mm. dmax d3: 225 mm.  dmax d4: 88 mm. dmax d5: 230 mm.  dmax d6: 200 mm. dmax d7: 200 mm.
• hmax h1: 45 mm. hmax h2: 80 mm.
• Zmax: 36 mm.
• Obráběný průměr čela (max.): 230 mm.  Vyvrtávaný průměr (max.): 225 mm. Průměr upínacích otvorů (d H8): 16 mm. Přesnost nastavování: 1DIV = 0,01 mm/průměr. Ruční rychloposuv: 3 mm.ot-1. Samočinný posuv: 0,02 - 0,04 - 0,06 mm.ot-1. Pohyb saní (max.): 36 mm.
• Hmotnost hlavy: 2,1 kg. Hmotnost kazety: 5,3 kg.
• Rozměr kazety: 320 x 270 x 85 mm.
• Katalogové číslo: 201.016.
• Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka.
• Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí.
• Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 100 mm. C: 28 mm.    mm/průměr.

Vyvrtávací hlava 242372

• Typ: Vhu 56.
• Kuželové stopky VK: VK800, VK801.
• Rozměr (A): 115 mm.
• Rozměr B: 115 mm.
• Rozměr D: 80 mm.
• dmax d1: 170 mm. dmax d2: 250 mm. dmax d3: 360 mm.  dmax d4: 210 mm. dmax d5: 320 mm.  dmax d6: 300 mm. dmax d7: 280 mm.
• hmax h1: 125 mm. hmax h2: 85 mm.
• Zmax: 56 mm.
• Obráběný průměr čela (max.): 320 mm.  Vyvrtávaný průměr (max.): 360 mm. Průměr upínacích otvorů (d H8): 25 mm. Přesnost nastavování: 1DIV = 0,01. Ruční rychloposuv: 3 mm.ot-1. Samočinný posuv: 0,05 - 0,10 - 0,15 - 0,20 mm.ot-1. Pohyb saní (max.): 56 mm.
• Hmotnost hlavy: 7,5 kg. Hmotnost kazety: 18,6 kg.
• Rozměr kazety: 490 x 350 x 165 mm.
• Katalogové číslo: 201.023.
• Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka.
• Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí.
• Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 134 mm. C: 36 mm.

Vyvrtávací hlava 242372

• Typ: Vhu 80.
• Kuželové stopky VK: VK800, VK801.
• Rozměr (A): 140 mm.
• Rozměr B: 140 mm.
• Rozměr D: 80 mm.
• dmax d1: 210 mm. dmax d2: 300 mm. dmax d3: 410 mm.  dmax d4: 280 mm. dmax d5: 380 mm.  dmax d6: 380 mm. dmax d7: 320 mm.
• hmax h1: 125 mm. hmax h2: 110 mm.
• Zmax: 80 mm.
• Obráběný průměr čela (max.): 380 mm.  Vyvrtávaný průměr (max.): 410 mm. Průměr upínacích otvorů (d H8): 25 mm. Přesnost nastavování: 1DIV = 0,01. Ruční rychloposuv: 3 mm.ot-1. Samočinný posuv: 0,05 - 0,10 - 0,15 - 0,20 mm.ot-1. Pohyb saní (max.): 80 mm.
• Hmotnost hlavy: 8,1 kg. Hmotnost kazety: 19,0 kg.
• Rozměr kazety: 490 x 350 x 165 mm.
• Katalogové číslo: 201.040.
• Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka.
• Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí.
• Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 134 mm. C: 36 mm.

Vyvrtávací hlava 242372

• Typ: Vhu 110.
• Kuželové stopky VK: VK800, VK801.
• Rozměr (A): 165 mm.
• Rozměr B: 140 mm.
• Rozměr D: 80 mm.
• dmax d1: 270 mm. dmax d2: 340 mm. dmax d3: 450 mm.  dmax d4: 340 mm. dmax d5: 430 mm.  dmax d6: 430 mm. dmax d7: 370 mm.
• hmax h1: 125 mm. hmax h2: 110 mm.
• Zmax: 110 mm.
• Obráběný průměr čela (max.): 430 mm.  Vyvrtávaný průměr (max.): 450 mm. Průměr upínacích otvorů (d H8): 25 mm. Přesnost nastavování: 1DIV = 0,01. Ruční rychloposuv: 3 mm.ot-1. Samočinný posuv: 0,05 - 0,10 - 0,15 - 0,20 mm.ot-1. Pohyb saní (max.): 110 mm.
• Hmotnost hlavy: 8,4 kg. Hmotnost kazety: 19,5 kg.
• Rozměr kazety: 490 x 350 x 165 mm.
• Katalogové číslo: 201.047.
• Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka.
• Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí.
• Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 134 mm. C: 36 mm.

Vyvrtávací hlava 242372

• Typ: Vhu 125.
• Kuželové stopky VK: VK 801.
• Rozměr (A): 190 mm.
• Rozměr B: 190 mm.
• Rozměr D: 92 mm.
• dmax d1: 280 mm. dmax d2: 390 mm. dmax d3: 650 mm.  dmax d4: 245 mm. dmax d5: 610 mm.  dmax d6: 600 mm. dmax d7: 530 mm.
• hmax h1: 205 mm. hmax h2: 115 mm.
• Zmax: 125 mm.
• Obráběný průměr čela (max.): 610 mm.  Vyvrtávaný průměr (max.): 650 mm. Průměr upínacích otvorů (d H8): 32 mm. Přesnost nastavování: 1DIV = 0,01. Ruční rychloposuv: 4 mm.ot-1. Samočinný posuv: 0,05 - 0,10 - 0,15 - 0,20 mm.ot-1. Pohyb saní (max.): 125 mm.
• Hmotnost hlavy: 12,4 kg. Hmotnost kazety: 33,0 kg.
• Rozměr kazety: 540 x 380 x 170 mm.
• Katalogové číslo: 201.054.
• Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka.
• Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí.
• Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 151 mm. C: 42 mm.    mm/průměr.

Vyvrtávací hlava 242372

• Typ: Vhu 160.
• Kuželové stopky VK:  VK801.
• Rozměr (A): 225 mm.
• Rozměr B: 190 mm.
• Rozměr D: 92 mm.
• dmax d1: 350 mm. dmax d2: 480 mm. dmax d3: 720 mm.  dmax d4: 340 mm. dmax d5: 690 mm.  dmax d6: 690 mm. dmax d7: 610 mm.
• hmax h1: 205 mm. hmax h2: 115 mm.
• Zmax: 160 mm.
• Obráběný průměr čela (max.): 690 mm.  Vyvrtávaný průměr (max.): 720 mm. Průměr upínacích otvorů (d H8): 32 mm. Přesnost nastavování: 1DIV = 0,01. Ruční rychloposuv: 4 mm.ot-1. Samočinný posuv: 0,05 - 0,10 - 0,15 - 0,20 mm.ot-1. Pohyb saní (max.): 160 mm.
• Hmotnost hlavy: 13,8 kg. Hmotnost kazety: 34,3 kg.
• Rozměr kazety: 540 x 380 x 170 mm.
• Katalogové číslo: 201.061.
• Legenda: 5 - spojka6 - brzdící kroužek27 - saně34 - šroub41 - šnek se stupnicí46 - těleso50 - zastavovací tyčK - kuželová stopka.
• Popis: Vhu - jako vyvrtávací přístroj - značně rozšiřuje možnosti vyvrtávacích strojů, vrtaček, frézek apod. Hlavy se používají k přesnému vyvrtávání válcových otvorů a obrábění vnějších válcových ploch. Při použití samočinného posuvu saní lze hlavou obrábět čelní plochy otvorů, zapichovat a vyvrtávat kuželové plochy. Posuv saní je seřiditelný ve 3 až 4 velikostech a vypíná se samočinně na nastaveném dorazu kolíčkovou spojkou. Posuv je odvozen od rotačního pohybu hlavy za předpokladu, že je zvolen jeden z posuvů, kolíček spojky je zasunut a brzdící kroužek hlavy je zastaven zastavovací tyčí.
• Popis 2: Šroub (34) slouží k rychlému přesunutí saní a šnek se stupnicí (41) naopak k nastavování rozměru při přesném vyvrtávání (1 dílek = vysunutí saní o 0,05 mm). Hlavy jsou dodávány včetně základního příslušenství ve dřevěné kazetě. Upínací kuželová stopka je vyměnitelná a není součástí příslušenství, a proto je třeba ji objednávat zvlášť. Hlavy Vhu 11/Vhu 160 jsou modifikací základního provedení Vhu80/Vhu 125 - mají prodloužené saně včetně prodlouženého šroubu. E: 159 mm. C: 42 mm.
