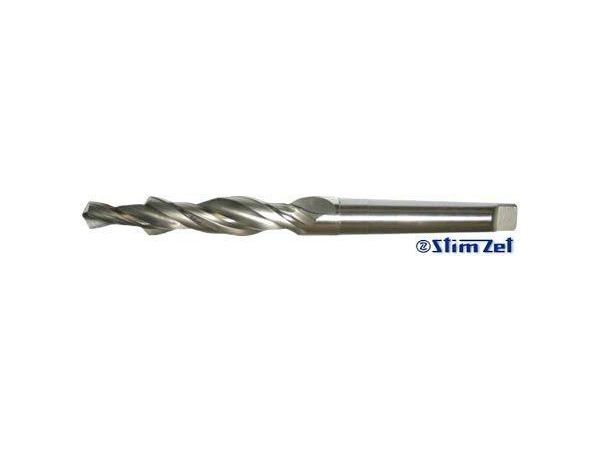

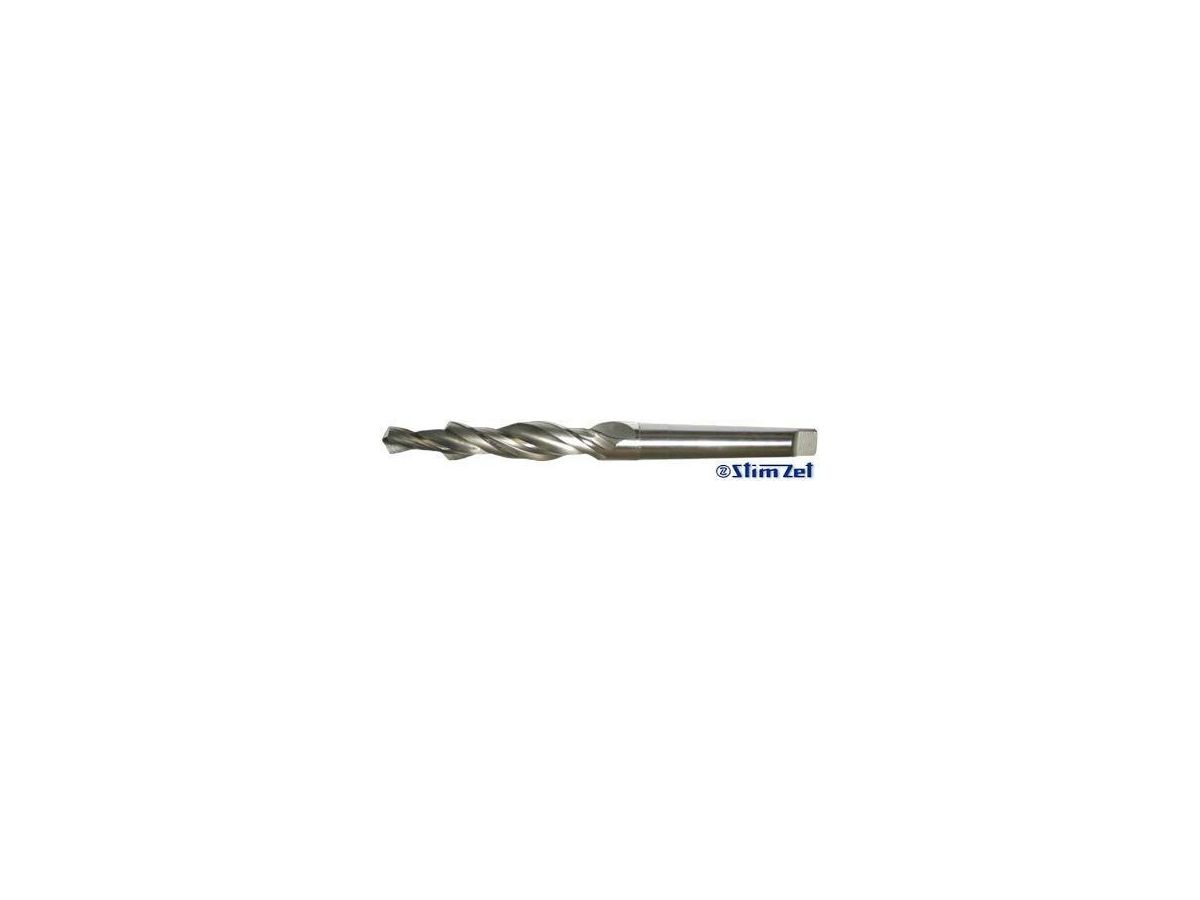

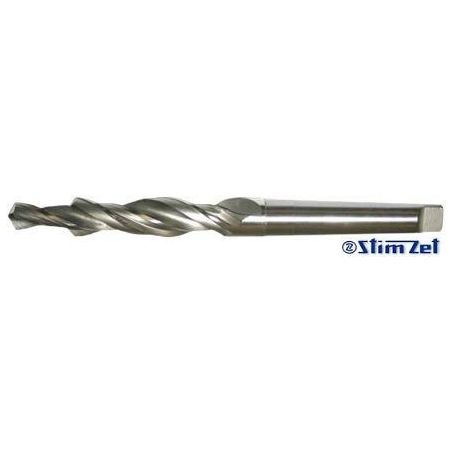

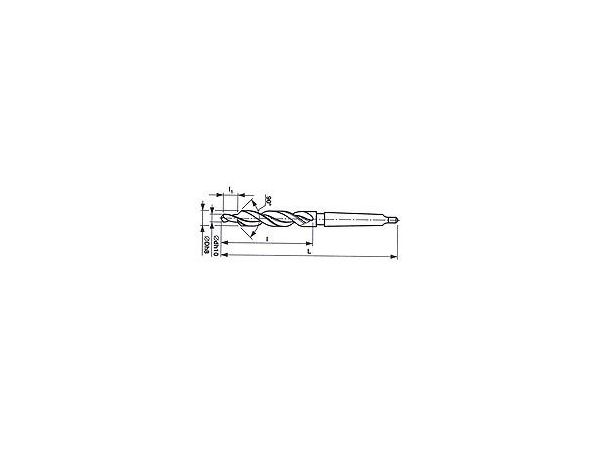

Vrták s kuželovou stopkou stupňovitý, na díry pro dřík a hlavu šroubu, 90°, HSS 221255 - STIMZET

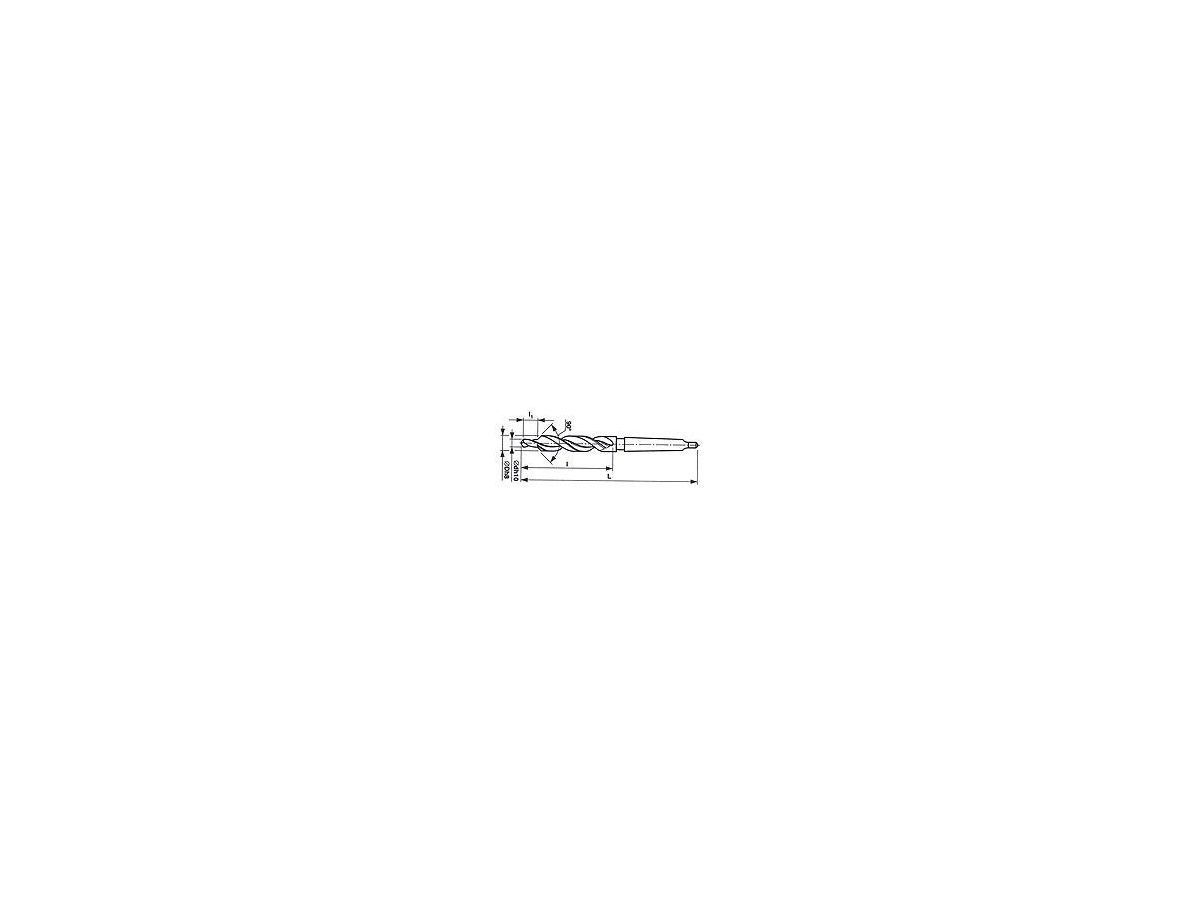

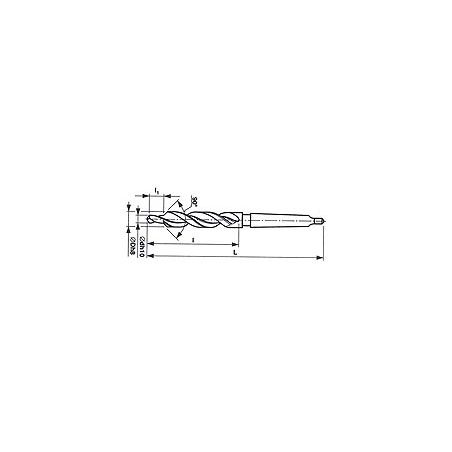

Vrták stupňovitý s kuželovou stopkou, na díry pro dřík a hlavu šroubu, 90°

• Délka vrtáku ( L ) : 162 mm
• Délka šroubovice ( l ) : 81 mm
• Délka osazení ( l1 ): 13 mm
• Průměr vrtáku ( D ) : 9,5 mm
• Průměr osazení ( d ) : 5,3 mm
• Šroub : M5
• Úhel špičky: epsilon = 118°/90°
• Úhel šroubovice : lambda = 25° - 30°
• Hmotnost : 0,077 kg
• Upínací kužel : MORSE 1
• Poznámka: PROFI - nástroje vyráběné vybrušováním a přesným frézováním. Stupňovité vrtáky se čtyřmi fazetkami jsou doporučeny k vrtání děr pro šrouby a současně zahloubení pro válcové hlavy šroubů v součástkách z nelegované i legované oceli a ocelolitiny do pevnosti 800 N/mm^2, šedé, temperované i tvárné litiny, hliníkové slitiny apod. Při vrtání nutno volit nižší řezné podmínky než udávají normativy pro normální vrtáky.

Vrták stupňovitý s kuželovou stopkou, na díry pro dřík a hlavu šroubu, 90°

• Délka vrtáku ( L ) : 175 mm
• Délka šroubovice ( l ) : 94 mm
• Délka osazení ( l1 ): 15 mm
• Průměr vrtáku ( D ) : 11,4 mm
• Průměr osazení ( d ) : 6,4 mm
• Šroub : M6
• Úhel špičky: epsilon = 118°/90°
• Úhel šroubovice : lambda = 25° - 30°
• Hmotnost : 0,103 kg
• Upínací kužel : MORSE 1
• Poznámka: PROFI - nástroje vyráběné vybrušováním a přesným frézováním. Stupňovité vrtáky se čtyřmi fazetkami jsou doporučeny k vrtání děr pro šrouby a současně zahloubení pro válcové hlavy šroubů v součástkách z nelegované i legované oceli a ocelolitiny do pevnosti 800 N/mm^2, šedé, temperované i tvárné litiny, hliníkové slitiny apod. Při vrtání nutno volit nižší řezné podmínky než udávají normativy pro normální vrtáky.

Vrták stupňovitý s kuželovou stopkou, na díry pro dřík a hlavu šroubu, 90°

• Délka vrtáku ( L ) : 218 mm
• Délka šroubovice ( l ) : 120 mm
• Délka osazení ( l1 ): 19 mm
• Průměr vrtáku ( D ) : 15,4 mm
• Průměr osazení ( d ) : 8,4 mm
• Šroub : M8
• Úhel špičky: epsilon = 118°/90°
• Úhel šroubovice : lambda = 25° - 30°
• Hmotnost : 0,103 kg
• Upínací kužel : MORSE 2
• Poznámka: PROFI - nástroje vyráběné vybrušováním a přesným frézováním. Stupňovité vrtáky se čtyřmi fazetkami jsou doporučeny k vrtání děr pro šrouby a současně zahloubení pro válcové hlavy šroubů v součástkách z nelegované i legované oceli a ocelolitiny do pevnosti 800 N/mm^2, šedé, temperované i tvárné litiny, hliníkové slitiny apod. Při vrtání nutno volit nižší řezné podmínky než udávají normativy pro normální vrtáky.

Vrták stupňovitý s kuželovou stopkou, na díry pro dřík a hlavu šroubu, 90°

• Délka vrtáku ( L ) : 233 mm
• Délka šroubovice ( l ) : 135 mm
• Délka osazení ( l1 ): 23 mm
• Průměr vrtáku ( D ) : 18,5 mm
• Průměr osazení ( d ) : 10,5 mm
• Šroub : M10
• Úhel špičky: epsilon = 118°/90°
• Úhel šroubovice : lambda = 25° - 30°
• Hmotnost : 0,314 kg
• Upínací kužel : MORSE 2
• Poznámka: PROFI - nástroje vyráběné vybrušováním a přesným frézováním. Stupňovité vrtáky se čtyřmi fazetkami jsou doporučeny k vrtání děr pro šrouby a současně zahloubení pro válcové hlavy šroubů v součástkách z nelegované i legované oceli a ocelolitiny do pevnosti 800 N/mm^2, šedé, temperované i tvárné litiny, hliníkové slitiny apod. Při vrtání nutno volit nižší řezné podmínky než udávají normativy pro normální vrtáky.

Vrták stupňovitý s kuželovou stopkou, na díry pro dřík a hlavu šroubu, 90°

• Délka vrtáku ( L ) : 253 mm
• Délka šroubovice ( l ) : 155 mm
• Délka osazení ( l1 ): 27 mm
• Průměr vrtáku ( D ) : 22,5 mm
• Průměr osazení ( d ) : 13 mm
• Šroub : M12
• Úhel špičky: epsilon = 118°/90°
• Úhel šroubovice : lambda = 25° - 30°
• Hmotnost : 0,56 kg
• Upínací kužel : MORSE 2
• Poznámka: PROFI - nástroje vyráběné vybrušováním a přesným frézováním. Stupňovité vrtáky se čtyřmi fazetkami jsou doporučeny k vrtání děr pro šrouby a současně zahloubení pro válcové hlavy šroubů v součástkách z nelegované i legované oceli a ocelolitiny do pevnosti 800 N/mm^2, šedé, temperované i tvárné litiny, hliníkové slitiny apod. Při vrtání nutno volit nižší řezné podmínky než udávají normativy pro normální vrtáky.

Vrták stupňovitý s kuželovou stopkou, na díry pro dřík a hlavu šroubu, 90°

• Délka vrtáku ( L ) : 281 mm
• Délka šroubovice ( l ) : 160 mm
• Délka osazení ( l1 ): 31 mm
• Průměr vrtáku ( D ) : 25 mm
• Průměr osazení ( d ) : 15 mm
• Šroub : M14
• Úhel špičky: epsilon = 118°/90°
• Úhel šroubovice : lambda = 25° - 30°
• Hmotnost : 0,715 kg
• Upínací kužel : MORSE 3
• Poznámka: PROFI - nástroje vyráběné vybrušováním a přesným frézováním. Stupňovité vrtáky se čtyřmi fazetkami jsou doporučeny k vrtání děr pro šrouby a současně zahloubení pro válcové hlavy šroubů v součástkách z nelegované i legované oceli a ocelolitiny do pevnosti 800 N/mm^2, šedé, temperované i tvárné litiny, hliníkové slitiny apod. Při vrtání nutno volit nižší řezné podmínky než udávají normativy pro normální vrtáky.

Vrták stupňovitý s kuželovou stopkou, na díry pro dřík a hlavu šroubu, 90°

• Délka vrtáku ( L ) : 291 mm
• Délka šroubovice ( l ) : 170 mm
• Délka osazení ( l1 ): 35 mm
• Průměr vrtáku ( D ) : 28 mm
• Průměr osazení ( d ) : 17 mm
• Šroub : M16
• Úhel špičky: epsilon = 118°/90°
• Úhel šroubovice : lambda = 25° - 30°
• Hmotnost : 0,82 kg
• Upínací kužel : MORSE 3
• Poznámka: PROFI - nástroje vyráběné vybrušováním a přesným frézováním. Stupňovité vrtáky se čtyřmi fazetkami jsou doporučeny k vrtání děr pro šrouby a současně zahloubení pro válcové hlavy šroubů v součástkách z nelegované i legované oceli a ocelolitiny do pevnosti 800 N/mm^2, šedé, temperované i tvárné litiny, hliníkové slitiny apod. Při vrtání nutno volit nižší řezné podmínky než udávají normativy pro normální vrtáky.

Vrták stupňovitý s kuželovou stopkou, na díry pro dřík a hlavu šroubu, 90°

• Délka vrtáku ( L ) : 344 mm
• Délka šroubovice ( l ) : 195 mm
• Délka osazení ( l1 ): 43 mm
• Průměr vrtáku ( D ) : 37 mm
• Průměr osazení ( d ) : 21 mm
• Šroub : M20
• Úhel špičky: epsilon = 118°/90°
• Úhel šroubovice : lambda = 25° - 30°
• Hmotnost : 1,71 kg
• Upínací kužel : MORSE 4
• Poznámka: PROFI - nástroje vyráběné vybrušováním a přesným frézováním. Stupňovité vrtáky se čtyřmi fazetkami jsou doporučeny k vrtání děr pro šrouby a současně zahloubení pro válcové hlavy šroubů v součástkách z nelegované i legované oceli a ocelolitiny do pevnosti 800 N/mm^2, šedé, temperované i tvárné litiny, hliníkové slitiny apod. Při vrtání nutno volit nižší řezné podmínky než udávají normativy pro normální vrtáky.
