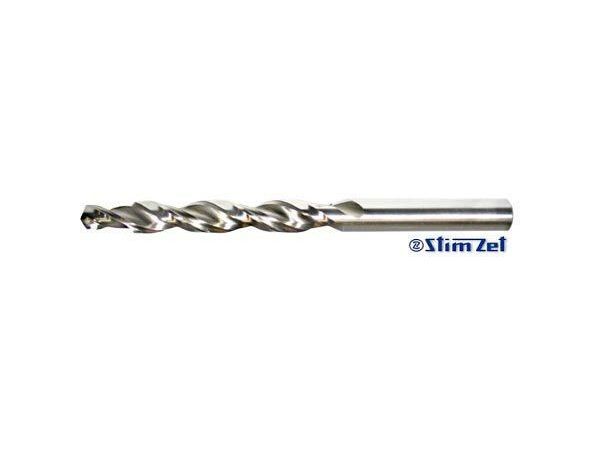

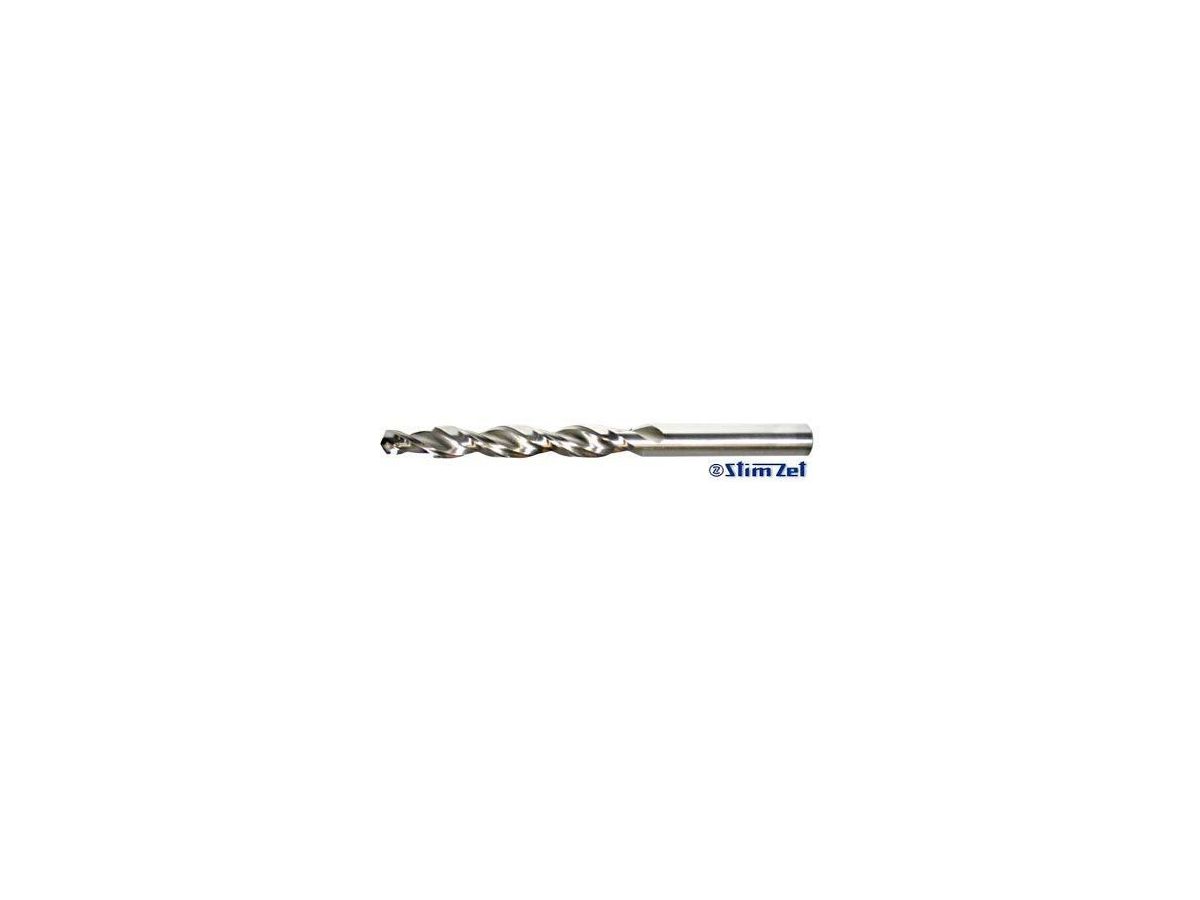

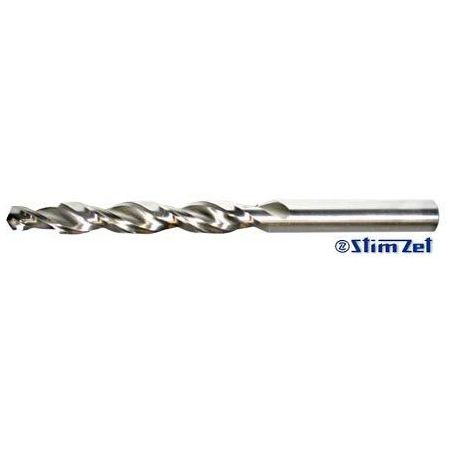

Vrták s válcovou stopkou - stupňovitý na díry pro dřík a hlavu šroubu, 90°, HSS 221258 - STIMZET

Vrták stupňovitý s válcovou stopkou, na díry pro dřík a hlavu šroubu, 90°

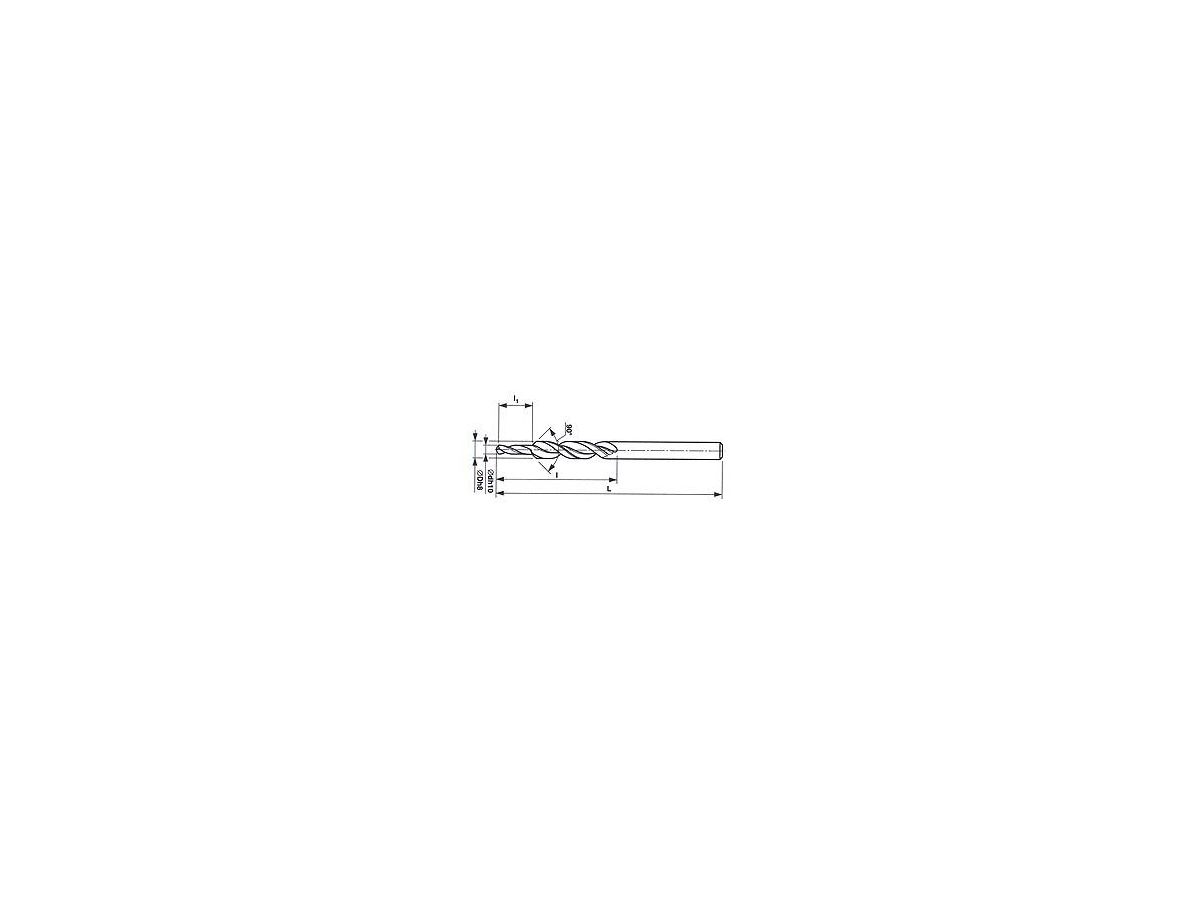

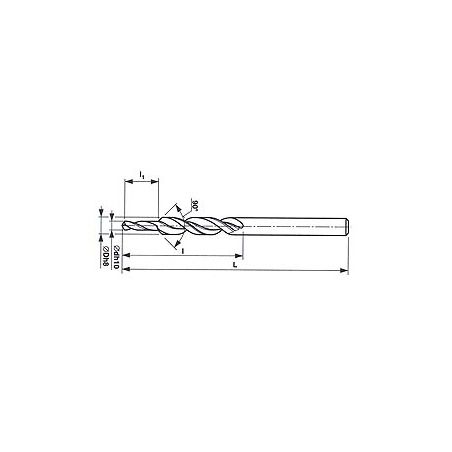

• Délka vrtáku ( L ) : 80 mm
• Délka šroubovice ( l ) : 47 mm
• Délka osazení ( l1 ): 12 mm
• Průměr vrtáku ( D ) : 4,5 mm
• Průměr osazení ( d1 ) : 3,3 mm
• Šroub : M4
• Úhel špičky: epsilon = 118°/90°
• Úhel šroubovice : lambda = 25° - 30°
• Hmotnost : 0,006kg
• Poznámka: PROFI - nástroje vyráběné vybrušováním a přesným frézováním. Stupňovité vrtáky se čtyřmi fazetkami jsou doporučeny k vrtání děr pro šrouby a současně zahloubení pro válcové hlavy šroubů v součástkách z nelegované i legované oceli a ocelolitiny do pevnosti 800 N/mm^2, šedé, temperované i tvárné litiny, hliníkové slitiny apod. Při vrtání nutno volit nižší řezné podmínky než udávají normativy pro normální vrtáky.

Vrták stupňovitý s válcovou stopkou, na díry pro dřík a hlavu šroubu, 90°

• Délka vrtáku ( L ) : 93 mm
• Délka šroubovice ( l ) : 57 mm
• Délka osazení ( l1 ): 14,5 mm
• Průměr vrtáku ( D ) : 5,5 mm
• Průměr osazení ( d1 ) : 4,2 mm
• Šroub : M5
• Úhel špičky: epsilon = 118°/90°
• Úhel šroubovice : lambda = 25° - 30°
• Hmotnost : 0,01kg
• Poznámka: PROFI - nástroje vyráběné vybrušováním a přesným frézováním. Stupňovité vrtáky se čtyřmi fazetkami jsou doporučeny k vrtání děr pro šrouby a současně zahloubení pro válcové hlavy šroubů v součástkách z nelegované i legované oceli a ocelolitiny do pevnosti 800 N/mm^2, šedé, temperované i tvárné litiny, hliníkové slitiny apod. Při vrtání nutno volit nižší řezné podmínky než udávají normativy pro normální vrtáky.

Vrták stupňovitý s válcovou stopkou, na díry pro dřík a hlavu šroubu, 90°

• Délka vrtáku ( L ) : 101 mm
• Délka šroubovice ( l ) : 63 mm
• Délka osazení ( l1 ): 17 mm
• Průměr vrtáku ( D ) : 6,6 mm
• Průměr osazení ( d1 ) : 5,0 mm
• Šroub : M6
• Úhel špičky: epsilon = 118°/90°
• Úhel šroubovice : lambda = 25° - 30°
• Hmotnost : 0,018kg
• Poznámka: PROFI - nástroje vyráběné vybrušováním a přesným frézováním. Stupňovité vrtáky se čtyřmi fazetkami jsou doporučeny k vrtání děr pro šrouby a současně zahloubení pro válcové hlavy šroubů v součástkách z nelegované i legované oceli a ocelolitiny do pevnosti 800 N/mm^2, šedé, temperované i tvárné litiny, hliníkové slitiny apod. Při vrtání nutno volit nižší řezné podmínky než udávají normativy pro normální vrtáky.

Vrták stupňovitý s válcovou stopkou, na díry pro dřík a hlavu šroubu, 90°

• Délka vrtáku ( L ) : 125 mm
• Délka šroubovice ( l ) : 81 mm
• Délka osazení ( l1 ): 21,5 mm
• Průměr vrtáku ( D ) : 9,0 mm
• Průměr osazení ( d1 ) : 6,8 mm
• Šroub : M8
• Úhel špičky: epsilon = 118°/90°
• Úhel šroubovice : lambda = 25° - 30°
• Hmotnost : 0,038 kg
• Poznámka: PROFI - nástroje vyráběné vybrušováním a přesným frézováním. Stupňovité vrtáky se čtyřmi fazetkami jsou doporučeny k vrtání děr pro šrouby a současně zahloubení pro válcové hlavy šroubů v součástkách z nelegované i legované oceli a ocelolitiny do pevnosti 800 N/mm^2, šedé, temperované i tvárné litiny, hliníkové slitiny apod. Při vrtání nutno volit nižší řezné podmínky než udávají normativy pro normální vrtáky.

Vrták stupňovitý s válcovou stopkou, na díry pro dřík a hlavu šroubu, 90°

• Délka vrtáku ( L ) : 142 mm
• Délka šroubovice ( l ) : 94 mm
• Délka osazení ( l1 ): 26 mm
• Průměr vrtáku ( D ) : 11,0 mm
• Průměr osazení ( d1 ) : 8,5 mm
• Šroub : M10
• Úhel špičky: epsilon = 118°/90°
• Úhel šroubovice : lambda = 25° - 30°
• Hmotnost : 0,068 kg
• Poznámka: PROFI - nástroje vyráběné vybrušováním a přesným frézováním. Stupňovité vrtáky se čtyřmi fazetkami jsou doporučeny k vrtání děr pro šrouby a současně zahloubení pro válcové hlavy šroubů v součástkách z nelegované i legované oceli a ocelolitiny do pevnosti 800 N/mm^2, šedé, temperované i tvárné litiny, hliníkové slitiny apod. Při vrtání nutno volit nižší řezné podmínky než udávají normativy pro normální vrtáky.

Vrták stupňovitý s válcovou stopkou, na díry pro dřík a hlavu šroubu, 90°

• Délka vrtáku ( L ) : 160 mm
• Délka šroubovice ( l ) : 108 mm
• Délka osazení ( l1 ): 30,5 mm
• Průměr vrtáku ( D ) : 14,0 mm
• Průměr osazení ( d1 ) : 10,2 mm
• Šroub : M12
• Úhel špičky: epsilon = 118°/90°
• Úhel šroubovice : lambda = 25° - 30°
• Hmotnost : 0,125 kg
• Poznámka: PROFI - nástroje vyráběné vybrušováním a přesným frézováním. Stupňovité vrtáky se čtyřmi fazetkami jsou doporučeny k vrtání děr pro šrouby a současně zahloubení pro válcové hlavy šroubů v součástkách z nelegované i legované oceli a ocelolitiny do pevnosti 800 N/mm^2, šedé, temperované i tvárné litiny, hliníkové slitiny apod. Při vrtání nutno volit nižší řezné podmínky než udávají normativy pro normální vrtáky.
