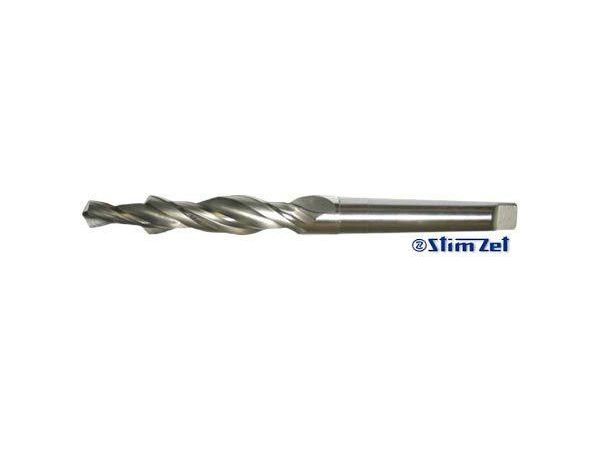

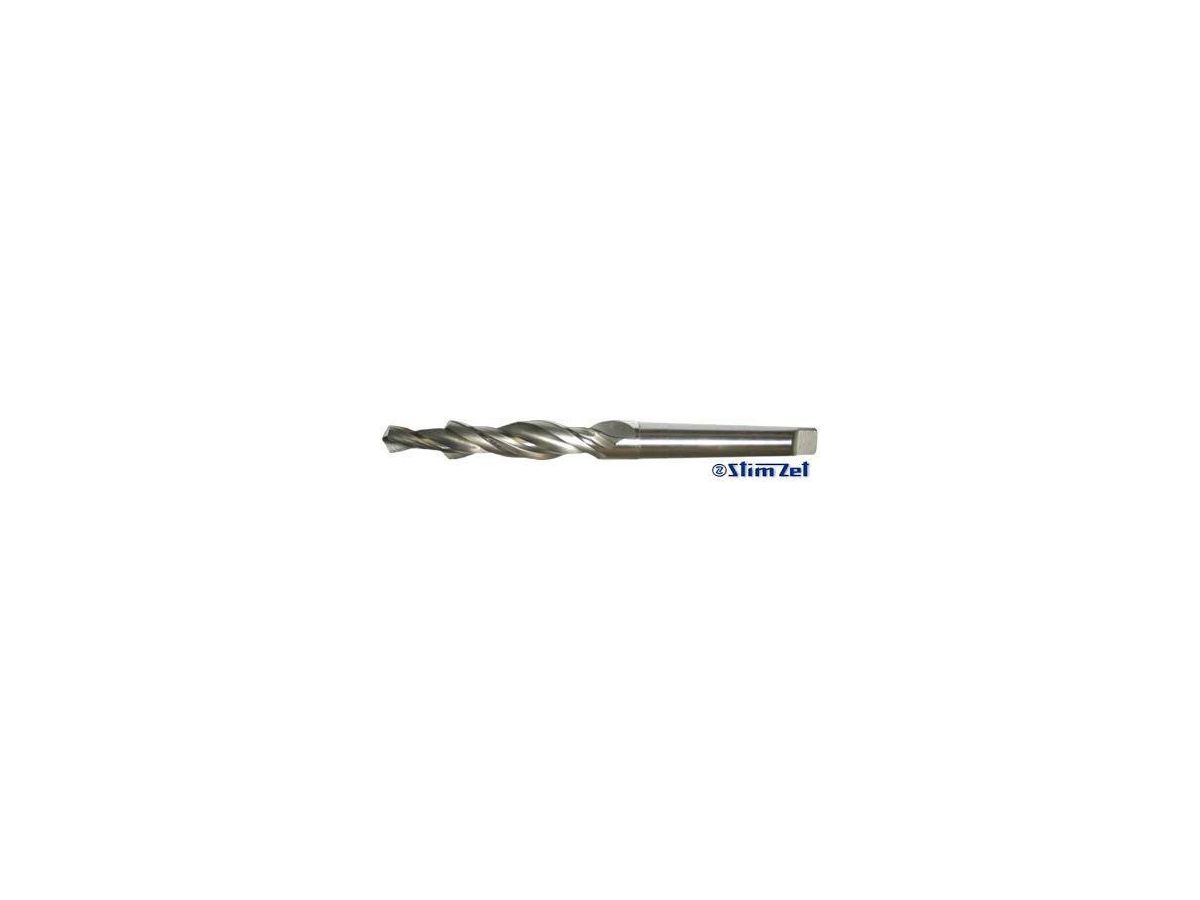

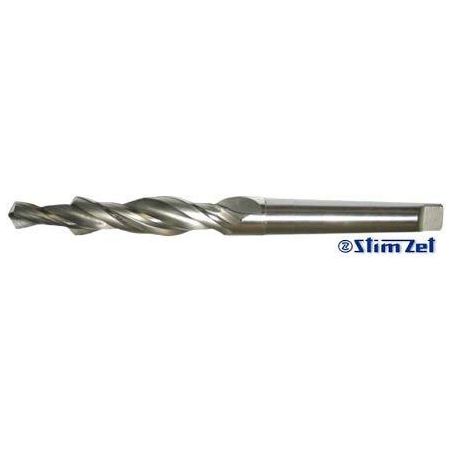

Vrták s kuželovou stopkou, stupňovitý na díry pro dřík a hlavu šroubu, 90°, HSS 221259 - STIMZET

Vrták stupňovitý s kuželovou stopkou, na díry pro dřík a hlavu šroubu, 90°

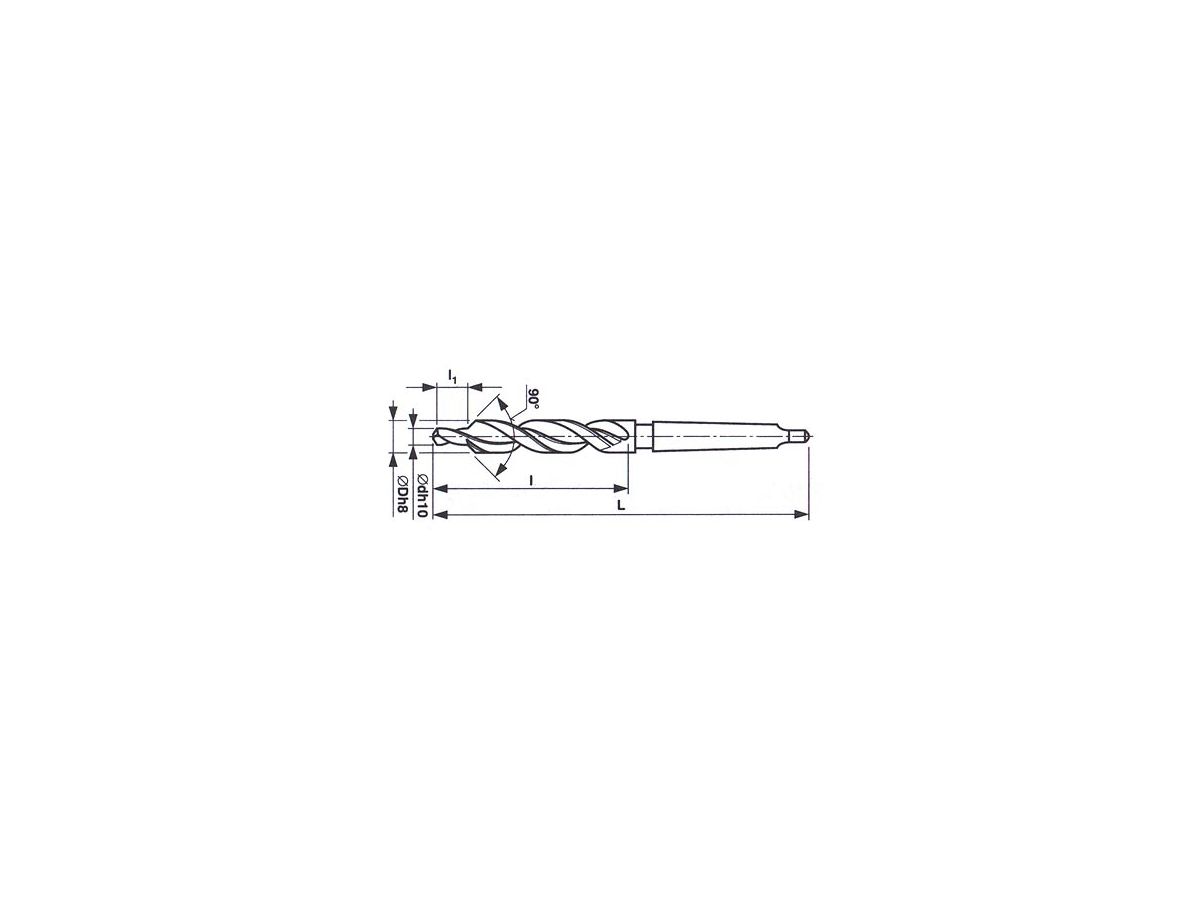

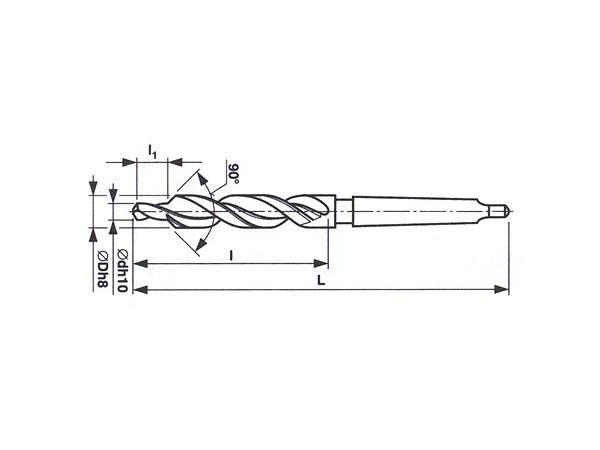

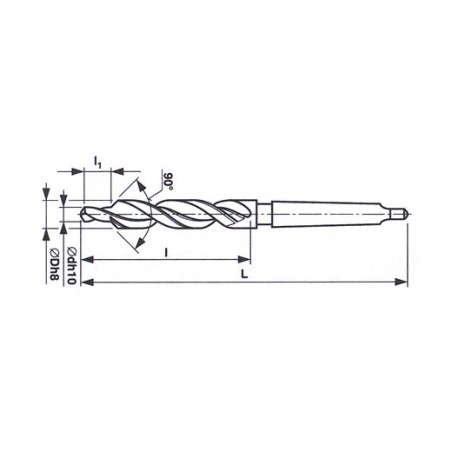

• Délka vrtáku ( L ) : 162 mm
• Délka šroubovice ( l ) : 81 mm
• Délka osazení ( l1 ): 21,5 mm
• Průměr vrtáku ( D ) : 9 mm
• Průměr osazení ( d ) : 6,8 mm
• Šroub : M8
• Úhel špičky: epsilon = 118°/90°
• Úhel šroubovice : lambda = 25° - 30°
• Hmotnost : 0,075 kg
• Upínací kužel : MORSE 1

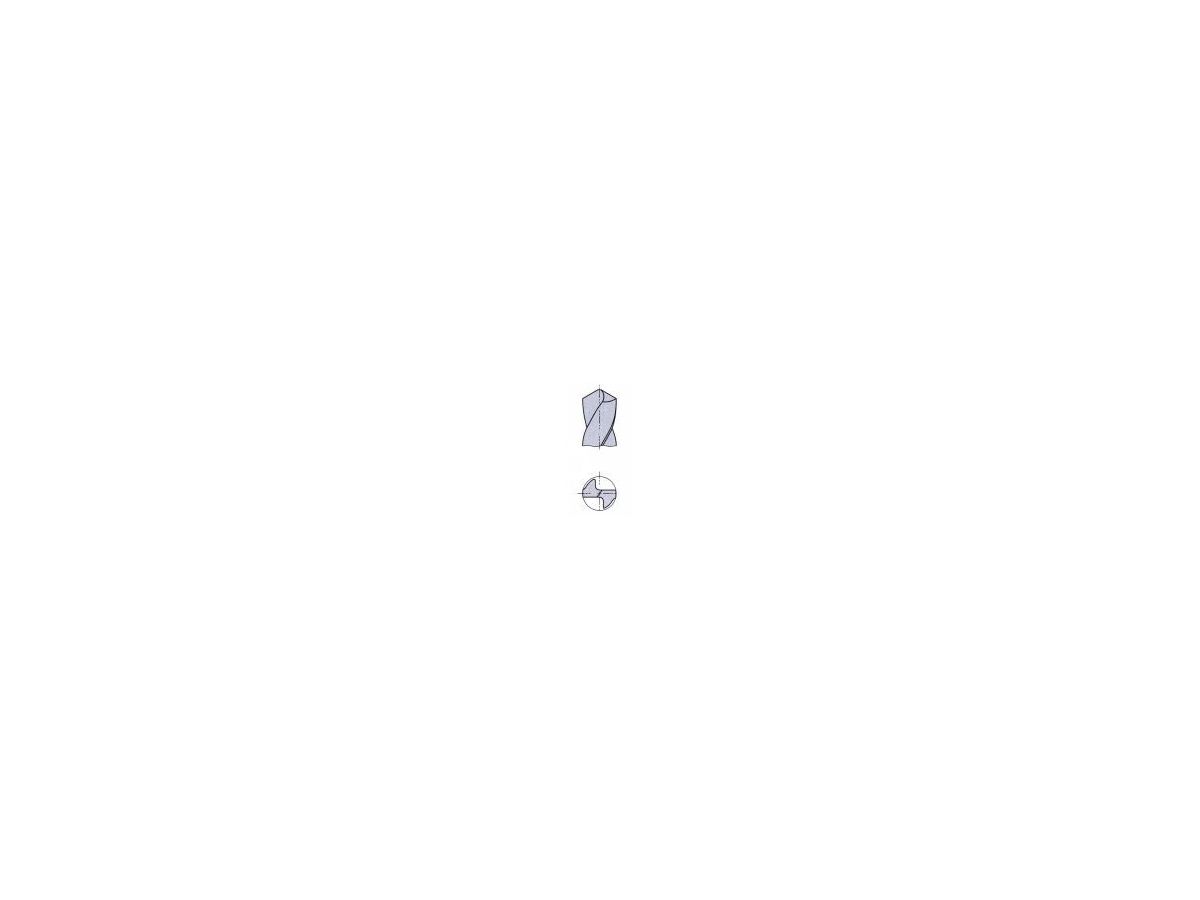

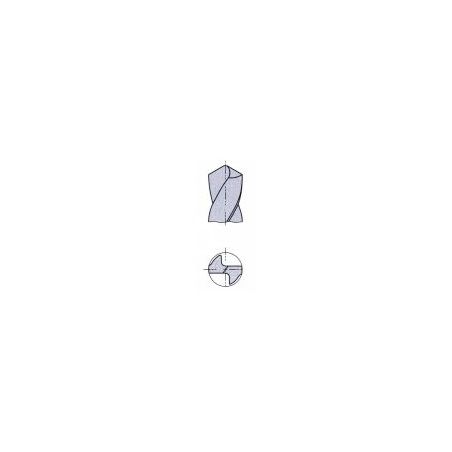

• Poznámka: PROFI - nástroje vyráběné vybrušováním a přesným frézováním. Stupňovité vrtáky se čtyřmi fazetkami jsou doporučeny k vrtání děr pro šrouby a současně zahloubení pro válcové hlavy šroubů v součástkách z nelegované i legované oceli a ocelolitiny do pevnosti 800 N/mm^2, šedé, temperované i tvárné litiny, hliníkové slitiny apod. Při vrtání nutno volit nižší řezné podmínky než udávají normativy pro normální vrtáky.

Vrták stupňovitý s kuželovou stopkou, na díry pro dřík a hlavu šroubu, 90°

• Délka vrtáku ( L ) : 175 mm
• Délka šroubovice ( l ) : 94 mm
• Délka osazení ( l1 ): 26 mm
• Průměr vrtáku ( D ) : 11 mm
• Průměr osazení ( d ) : 8,5 mm
• Šroub : M10
• Úhel špičky: epsilon = 118°/90°
• Úhel šroubovice : lambda = 25° - 30°
• Hmotnost : 0,096 kg
• Upínací kužel : MORSE 1
• Poznámka: PROFI - nástroje vyráběné vybrušováním a přesným frézováním. Stupňovité vrtáky se čtyřmi fazetkami jsou doporučeny k vrtání děr pro šrouby a současně zahloubení pro válcové hlavy šroubů v součástkách z nelegované i legované oceli a ocelolitiny do pevnosti 800 N/mm^2, šedé, temperované i tvárné litiny, hliníkové slitiny apod. Při vrtání nutno volit nižší řezné podmínky než udávají normativy pro normální vrtáky.

Vrták stupňovitý s kuželovou stopkou, na díry pro dřík a hlavu šroubu, 90°

• Délka vrtáku ( L ) : 189 mm
• Délka šroubovice ( l ) : 108 mm
• Délka osazení ( l1 ): 30,5 mm
• Průměr vrtáku ( D ) : 14 mm
• Průměr osazení ( d ) : 10,2 mm
• Šroub : M12
• Úhel špičky: epsilon = 118°/90°
• Úhel šroubovice : lambda = 25° - 30°
• Hmotnost : 0,096 kg
• Upínací kužel : MORSE 1
• Poznámka: PROFI - nástroje vyráběné vybrušováním a přesným frézováním. Stupňovité vrtáky se čtyřmi fazetkami jsou doporučeny k vrtání děr pro šrouby a současně zahloubení pro válcové hlavy šroubů v součástkách z nelegované i legované oceli a ocelolitiny do pevnosti 800 N/mm^2, šedé, temperované i tvárné litiny, hliníkové slitiny apod. Při vrtání nutno volit nižší řezné podmínky než udávají normativy pro normální vrtáky.

Vrták stupňovitý s kuželovou stopkou, na díry pro dřík a hlavu šroubu, 90°

• Délka vrtáku ( L ) : 218 mm
• Délka šroubovice ( l ) : 120 mm
• Délka osazení ( l1 ): 35 mm
• Průměr vrtáku ( D ) : 16 mm
• Průměr osazení ( d ) : 12 mm
• Šroub : M14
• Úhel špičky: epsilon = 118°/90°
• Úhel šroubovice : lambda = 25° - 30°
• Hmotnost : 0,21 kg
• Upínací kužel : MORSE 2
• Poznámka: PROFI - nástroje vyráběné vybrušováním a přesným frézováním. Stupňovité vrtáky se čtyřmi fazetkami jsou doporučeny k vrtání děr pro šrouby a současně zahloubení pro válcové hlavy šroubů v součástkách z nelegované i legované oceli a ocelolitiny do pevnosti 800 N/mm^2, šedé, temperované i tvárné litiny, hliníkové slitiny apod. Při vrtání nutno volit nižší řezné podmínky než udávají normativy pro normální vrtáky.

Vrták stupňovitý s kuželovou stopkou, na díry pro dřík a hlavu šroubu, 90°

• Délka vrtáku ( L ) : 228 mm
• Délka šroubovice ( l ) : 130 mm
• Délka osazení ( l1 ): 39 mm
• Průměr vrtáku ( D ) : 18 mm
• Průměr osazení ( d ) : 14 mm
• Šroub : M16
• Úhel špičky: epsilon = 118°/90°
• Úhel šroubovice : lambda = 25° - 30°
• Hmotnost : 0,3 kg
• Upínací kužel : MORSE 2
• Poznámka: PROFI - nástroje vyráběné vybrušováním a přesným frézováním. Stupňovité vrtáky se čtyřmi fazetkami jsou doporučeny k vrtání děr pro šrouby a současně zahloubení pro válcové hlavy šroubů v součástkách z nelegované i legované oceli a ocelolitiny do pevnosti 800 N/mm^2, šedé, temperované i tvárné litiny, hliníkové slitiny apod. Při vrtání nutno volit nižší řezné podmínky než udávají normativy pro normální vrtáky.

Vrták stupňovitý s kuželovou stopkou, na díry pro dřík a hlavu šroubu, 90°

• Délka vrtáku ( L ) : 238 mm
• Délka šroubovice ( l ) : 140 mm
• Délka osazení ( l1 ): 44 mm
• Průměr vrtáku ( D ) : 20 mm
• Průměr osazení ( d ) : 15,5 mm
• Šroub : M18
• Úhel špičky: epsilon = 118°/90°
• Úhel šroubovice : lambda = 25° - 30°
• Hmotnost : 0,35 kg
• Upínací kužel : MORSE 2
• Poznámka: PROFI - nástroje vyráběné vybrušováním a přesným frézováním. Stupňovité vrtáky se čtyřmi fazetkami jsou doporučeny k vrtání děr pro šrouby a současně zahloubení pro válcové hlavy šroubů v součástkách z nelegované i legované oceli a ocelolitiny do pevnosti 800 N/mm^2, šedé, temperované i tvárné litiny, hliníkové slitiny apod. Při vrtání nutno volit nižší řezné podmínky než udávají normativy pro normální vrtáky.

Vrták stupňovitý s kuželovou stopkou, na díry pro dřík a hlavu šroubu, 90°

• Délka vrtáku ( L ) : 248 mm
• Délka šroubovice ( l ) : 140 mm
• Délka osazení ( l1 ): 48 mm
• Průměr vrtáku ( D ) : 22 mm
• Průměr osazení ( d ) : 17,5 mm
• Šroub : M20
• Úhel špičky: epsilon = 118°/90°
• Úhel šroubovice : lambda = 25° - 30°
• Hmotnost : 0,455 kg
• Upínací kužel : MORSE 2
• Poznámka: PROFI - nástroje vyráběné vybrušováním a přesným frézováním. Stupňovité vrtáky se čtyřmi fazetkami jsou doporučeny k vrtání děr pro šrouby a současně zahloubení pro válcové hlavy šroubů v součástkách z nelegované i legované oceli a ocelolitiny do pevnosti 800 N/mm^2, šedé, temperované i tvárné litiny, hliníkové slitiny apod. Při vrtání nutno volit nižší řezné podmínky než udávají normativy pro normální vrtáky.
